Китайський виробник гідравлічних шлангів і гумових виробів

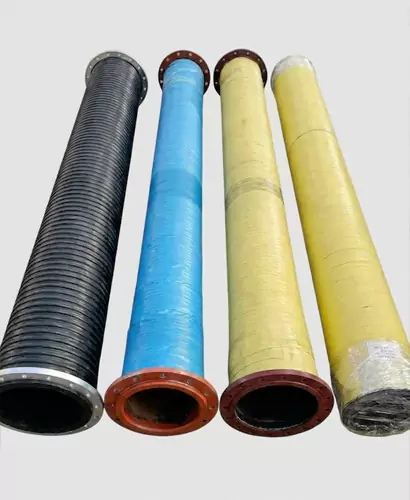

Гумовий шланг великого діаметрувідіграє вирішальну роль у галузях промисловості, де транспортування великих обсягів рідини не підлягає обговоренню. У JIDONGDA ми присвятили понад два десятиліття вдосконаленню цих шлангів для гірничодобувної промисловості, будівництва, сільського господарства та морських галузей. Наша інженерна робота зосереджена на тому, щоб витримувати екстремальний тиск, абразивні матеріали та сувору погоду, зберігаючи при цьому гнучкість і довговічність.

Розуміючи технічні вимоги,JIDONGDAРішення для гумових шлангів великого діаметру містять преміальні натуральні та синтетичні каучукові суміші з вдосконаленими армуючими шарами. Така конструкція забезпечує стійкість до корозії, старіння та різких стрибків тиску. Ми наголошуємо на гладкій внутрішній обшивці, щоб мінімізувати втрати на тертя, безпосередньо підвищуючи ефективність роботи під час перекачування шламу, днопоглиблення та скидання води.

Основні параметри

Точність розмірів і складу матеріалів визначає нашу лінійку продуктів. Нижче ми розбиваємо стандартні специфікації, які керують вибором для інженерів і менеджерів із закупівель. Зауважте, що кожен параметр можна адаптувати до спеціалізованих вимог проекту.

• Діапазон внутрішнього діаметра:Від 4 дюймів (102 мм) до 48 дюймів (1219 мм), покриваючи більшість промислових потреб у всмоктуванні та нагнітанні.
• Номінальний тиск:Робочий тиск від 0,3 МПа до 2,5 МПа, з факторами безпеки від тиску розриву, які зазвичай встановлюються на рівні 3:1 або 4:1 залежно від застосування.
• Термостійкість:Стандартні шланги витримують температуру від -20°C до 80°C, тоді як термостійкі версії розширюються до 120°C для передачі пари або гарячого масла.
• Матеріал вкладиша:Варіанти включають суміш NR/SBR для загального стирання, NBR для маслостійкості та EPDM для хімічної та атмосферної стійкості.
• Армуючі шари:Високоміцна поліефірна тканина, спіраль із сталевого дроту або кілька текстильних шарів, вбудованих у гумову стінку для структурної цілісності.
• Властивості покриття:Стійкий до стирання, озоностійкий і УФ-стабілізований синтетичний каучук для захисту від погіршення навколишнього середовища.
• Доступна довжина:Стандартна довжина 20 метрів або 61 метр із спеціальними розрізами та вузлами з фланцями, виготовленими на підприємстві.
• Рейтинг вакууму:Повна вакуумна здатність для всмоктування, що забезпечується жорстким спіральним дротом, вбудованим у стінку шланга.

Застосування в різних галузях

Універсальність гумових шлангів великого діаметру JIDONGDA випливає з адаптивної техніки. Нижче наведено основні сектори, де ці шланги є незамінними.

• Видобуток корисних копалин:Транспортування хвостів, концентратів, технічної води на великі відстані. Стійкий до стирання вкладиш справляється з гострими важкими частинками без швидкого зношування.
• Днопоглиблювальні роботи:Засмоктування та скидання піску, гравію та мулу з річок, гаваней та морського дна. Гнучкість шланга забезпечує постійний рух земснарядів і плавучих трубопроводів.
• Сільськогосподарське зрошення та дренаж:Масштабне перекачування води з резервуарів на поля, а також протипаводкове відкачування. Легка конструкція шланга порівняно з розміром отвору спрощує розгортання та вилучення.
• Зневоднення будівельного майданчика:Видалення ґрунтових або зливових вод із котлованів, фундаментів і тунелів. Повний рівень вакууму забезпечує стабільне всмоктування навіть при високих вимогах до підйому.

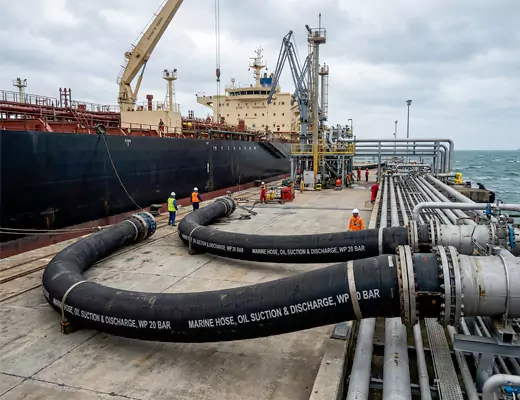

• Морський і офшорний:Перенесення баластних вод, відкачування трюмних вод і ліквідація розливів нафти. Спеціальні маслостійкі та вогнестійкі кришки відповідають суворим нормам безпеки на морі.
• Утилізація промислових рідких відходів:Поводження з корозійними стоками та хімічними побічними продуктами на очисних спорудах. Вкладиші з EPDM забезпечують відмінну стійкість до широкого діапазону рівнів pH.
• Виробництво електроенергії:Лінії забору та випуску охолоджувальної води теплових електростанцій. Шланги витримують постійний потік води та помірні температури без утворення накипу чи деградації.

Переваги вибору JIDONGDA як постачальника шлангів

Вибір постачальника гумового шланга великого діаметру передбачає не тільки оцінку самого продукту. JIDONGDA об’єднує послуги, тестування та логістику для забезпечення повної надійності.

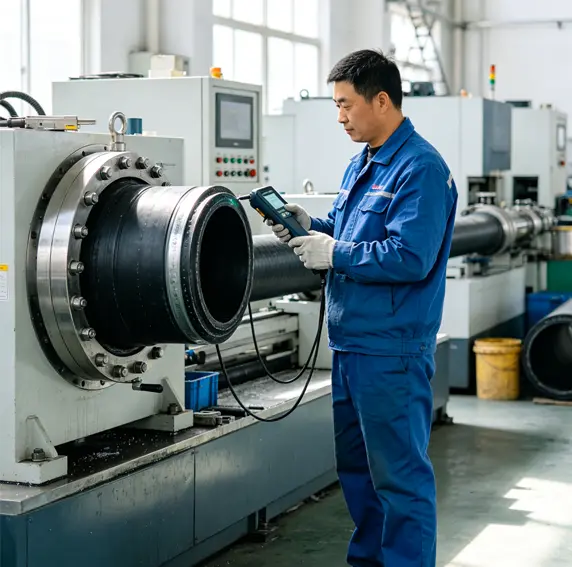

• Прямий заводський контроль якості:Наша власна лабораторія щодня проводить випробування реометром, аналіз міцності на розрив і стійкість до стирання. Клієнти отримують докладні сертифікати перевірки з кожною відправкою.
• Спеціальна інженерна підтримка:Ми залучаємо інженерів для оцінки умов на місці, рекомендуємо оптимальні конфігурації шлангів і розробляємо спеціальні кінцеві з’єднання, які зменшують складність монтажу.
• Глобальна логістична експертиза:Шланги упаковуються в захисну плівку та доставляються навалом або в контейнерах до будь-якого великого порту по всьому світу. Наша команда документації забезпечує безперебійне митне оформлення.
• Конкурентоспроможна загальна вартість володіння:Подовжені інтервали обслуговування та низькі вимоги до обслуговування компенсують початкові інвестиції. Багато клієнтів повідомляють про три-п’ять разів довший термін служби порівняно з загальними альтернативами.
• Швидка розробка прототипу:Для унікальних проектів ми можемо виготовити зразки шлангів протягом 15 днів, що дозволяє провести польові випробування перед початком повномасштабного виробництва.

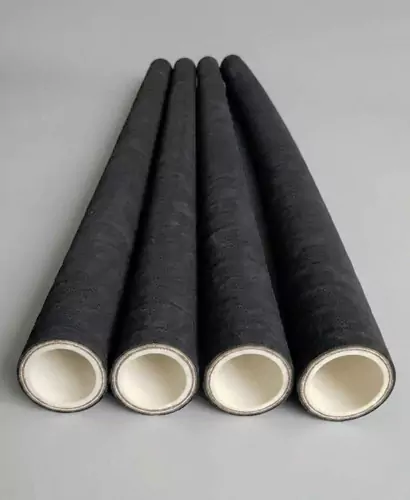

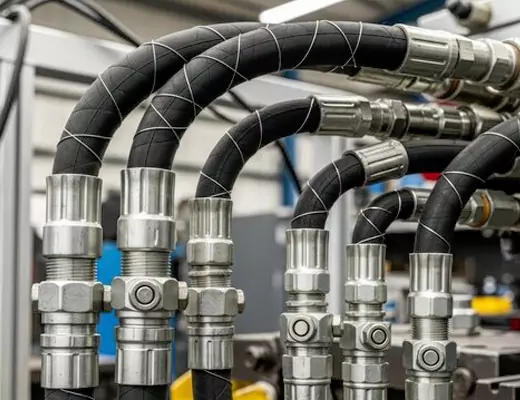

Гумовий шланг високого тискує критично важливим компонентом у незліченних промислових, гідравлічних і пневматичних системах. Його здатність транспортувати рідини, гази та абразивні матеріали під екстремальним тиском, зберігаючи при цьому гнучкість, робить його незамінним. Розуміння конструктивних параметрів, складу матеріалів і технологій зміцнення цих шлангів має важливе значення для вибору правильного продукту та забезпечення безпеки експлуатації.

Основна конструкція

Кожен гумовий шланг високого тиску побудований навколо тришарової структури, розробленої для довговічності та надійності під час навантаження. Внутрішня труба, армуючий шар і зовнішня кришка працюють разом, щоб витримувати інтенсивний робочий тиск, протистояти хімічному розкладанню та витримувати вплив навколишнього середовища.

• Внутрішня труба:Виготовлений із синтетичних гумових сумішей, таких як NBR (нітрил), EPDM, SBR або неопрен. Вибір залежить від рідини, що транспортується. NBR вирізняється стійкістю до масла та палива, тоді як EPDM справляється з високотемпературною водою та парою. JIDONGDA використовує спеціальні суміші для досягнення оптимальної сумісності з гідравлічними маслами, рідинами на водній основі та агресивними хімікатами.
• Шар армування:Це серце здатності витримувати тиск. Кілька шарів оплітки зі сталевого дроту високої міцності або спірально намотаного сталевого дроту вкладено в гуму. У деяких конструкціях для помірного тиску використовується текстильне обплетення. Для надзвичайно високих вимог до тиску зазвичай використовують чотири або шість шарів спірального дротяного армування. Шланги JIDONGDA мають чітко контрольовані кути обплетення та натяг дроту для максимальної міцності на розрив, зберігаючи при цьому гнучкість.
• Зовнішнє покриття:Забезпечує стійкість до стирання, озону, атмосферних впливів і масла. Зазвичай виготовляється з неопрену або синтетичного каучуку з додатковою обробкою поверхні. Кришки JIDONGDA розроблені з гладким або загорнутим покриттям, а спеціальні кришки, схвалені MSHA, доступні для гірничодобувних робіт.

Часті запитання

Які фактори безпеки слід застосовувати при виборі гумового шланга високого тиску?

Промисловим стандартом є коефіцієнт безпеки 4:1 між тиском розриву та максимальним робочим тиском. Однак для динамічних застосувань зі стрибками тиску або імпульсними циклами часто потрібен вищий коефіцієнт, наприклад 5:1 або 6:1.JIDONGDAкоманда інженерів може допомогти розрахувати правильний запас міцності на основі пульсацій насоса, прискорення та профілю тиску в системі. Ніколи не перевищуйте опублікований виробником робочий тиск і завжди враховуйте зниження температури.

Як температура впливає на роботу гумового шланга?

З підвищенням температури гумові суміші розм’якшуються, і міцність арматури може зменшитися. Наприклад, шланг з нітрієвого каучуку з номінальним тиском 4000 psi при 100°C може витримувати лише 3200 psi при 120°C. JIDONGDA надає криві зниження номінальних характеристик у своїх технічних каталогах. Для постійного використання при високій температурі понад 120 °C слід розглянути шланги з внутрішніми трубками HNBR або EPDM і належною ізоляцією. Низькі температури можуть зробити гуму крихкою; зі шлангом з номінальною температурою -40°F потрібно поводитися обережно поблизу цієї межі.

Яким стандартам відповідають гумові шланги JIDONGDA?

Шланги JIDONGDA виробляються відповідно до серії SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 і DIN 20022/20023 або перевищують їх. Багато шлангів також мають схвалення MSHA для видобутку корисних копалин. Повні сертифікати та звіти про випробування партій надаються за запитом.

Як правильно виміряти довжину вузла гумового шланга високого тиску?

Виміряйте від поверхні ущільнення до поверхні ущільнення вздовж центральної лінії шланга, включаючи кінці фітингів. Враховуйте вигини та теплове розширення. JIDONGDA пропонує керівництво з вимірювання та може виготовити спеціальні збірки на місці. Використання правильної довжини запобігає надмірному навантаженню на арматуру та подовжує термін служби.

Що викликає поломку гумового шланга і як цьому запобігти?

Загальні види поломок включають: внутрішню ерозію труби через високу швидкість рідини (перевищення рекомендованої витрати), втому арматури від надмірних стрибків тиску, зовнішнє стирання від тертя об інші шланги або деталі машини та хімічну несумісність, що спричиняє розбухання або затвердіння. Запобігайте несправностям, використовуючи робочу таблицю застосування JIDONGDA, щоб узгодити шланг із рідиною та тиском, установивши захисні манжети або кожухи шлангів у суворих умовах і впровадивши режим регулярного огляду.

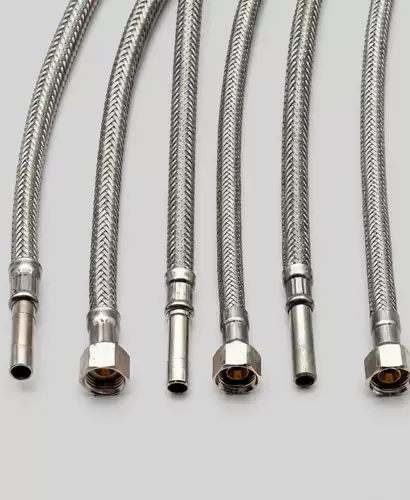

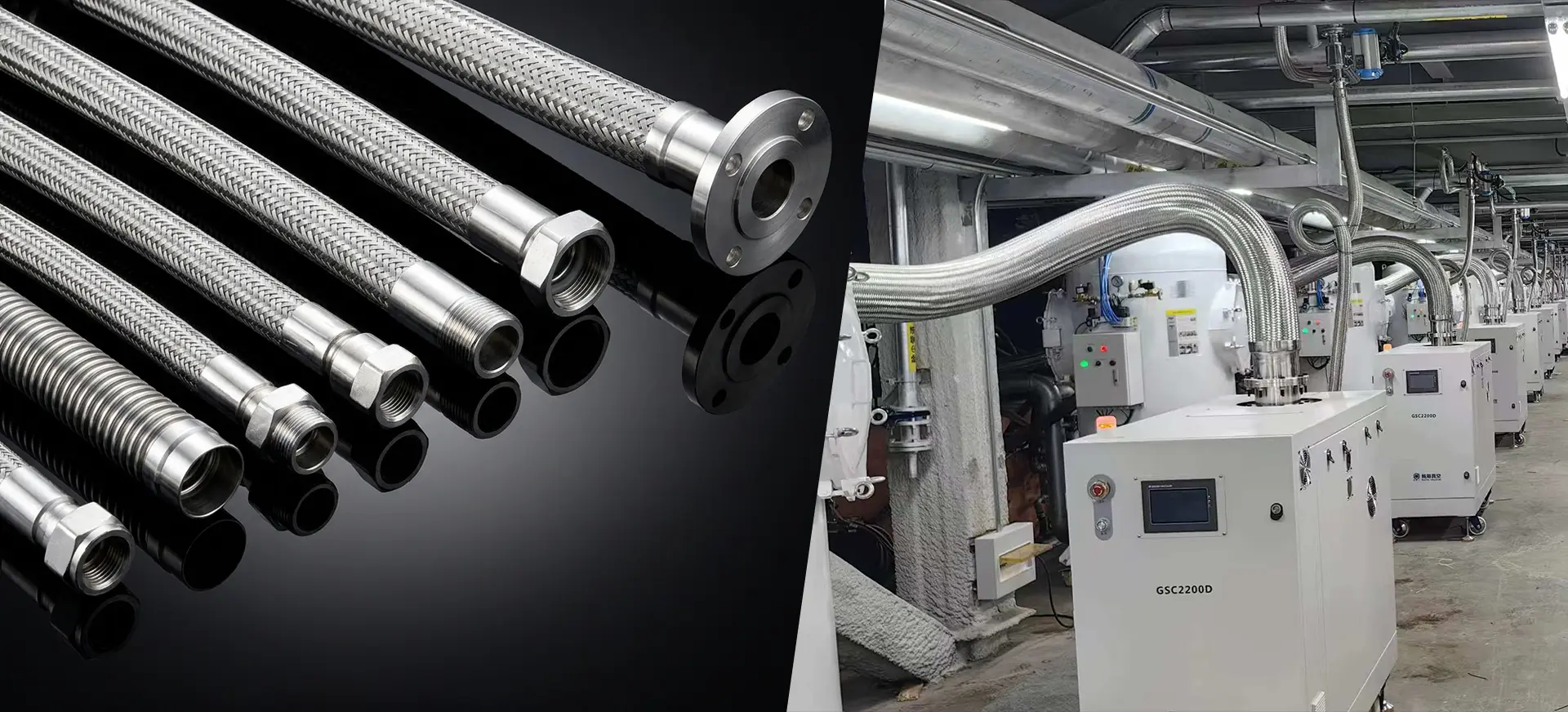

TheМеталевий шлангслужить фундаментальним компонентом у незліченних промислових, комерційних і житлових системах перекачування рідини. Розроблені для поглинання вібрації, компенсації теплового розширення та виправлення зміщення, ці гнучкі труби забезпечують безпечну та надійну роботу в складних умовах.JIDONGDAвдосконалила проектування та виробництво металевих шлангів завдяки ретельному відбору матеріалів, точним процесам гофрування та повній інтеграції кінцевих фітингів.

Основні параметри та конфігурації продукту

• Номінальний діаметр (DN): Діапазон від DN6 (1/4 дюйма) до DN300 (12 дюймів) і більше для великомасштабних промислових трубопроводів.
• Робочий тиск (PW): Зазвичай від повного вакууму до 350 бар залежно від діаметра, кількості шарів оплітки та товщини гофрування.
• Тиск розриву (PB): Розроблено з коефіцієнтом безпеки 4:1 відносно робочого тиску для стандартних вузлів.
• Діапазон температур: Стандартні вузли з нержавіючої сталі працюють від -200°C до +600°C; високотемпературні сплави підвищують її до 800°C або більше.
• Радіус вигину: Мінімальний статичний і динамічний радіуси вигину вказані для кожного діаметра, щоб запобігти перенапруженню.
• Гнучкість і довжина ходу: визначається осьовим стисненням, розтягуванням, бічним зміщенням і кутовим переміщенням.
• Кінцеві фітинги: Фланцеві, різьбові, зварні кінці, санітарні, camlock або спеціальні конструкції.

Часті запитання

Яка різниця між кільцевим і гвинтовим гофрованим металевим шлангом і що рекомендує JIDONGDA?

Кільцевий гофрований шланг складається з серії рівномірних паралельних кілець, що забезпечує чудову гнучкість, менший радіус вигину та більш високу здатність до тиску завдяки більш ефективному зміцненню обплетення. Спіральний гофрований шланг має суцільний спіральний профіль, що зазвичай забезпечує меншу гнучкість і номінальний тиск, але іноді нижчу вартість для некритичних статичних застосувань. JIDONGDA в першу чергу виробляє кільцевий гофрований шланг, оскільки він забезпечує кращу загальну продуктивність, довший термін служби втоми та сумісність з умовами повного вакууму. Для застосувань, які не вимагають високої гнучкості, спіральні версії можуть бути надані за запитом після ретельного інженерного огляду.

Як визначити правильну довжину металевого шланга для поглинання вібрації?

Для поглинання вібрації вузол має бути достатньо довгим, щоб накладений рух не змушував шланг згинатися нижче його динамічного мінімального радіусу вигину. Жива довжина — частина шланга, вільна від обмежень на кінцевих фітингах — має бути принаймні в 10 разів більшою за номінальний діаметр для простої бічної вібрації та довшою, якщо і амплітуда, і частота вібрації високі. Інженери JIDONGDA можуть виконати аналіз руху, використовуючи ваші дані про переміщення, щоб рекомендувати точну необхідну вільну довжину, запобігаючи передчасній втомній поломці.

Чи можна використовувати металевий шланг у повному вакуумі без руйнування?

Так, кільцеві гофровані шланги JIDONGDA з повним покриттям обплетення розраховані на повну вакуумну роботу. Профіль гофрування спеціально розроблений таким чином, що зовнішнє обплетення запобігає звиванню або вигину, коли внутрішній тиск падає нижче атмосферного. Для критично важливих застосувань у високому вакуумі при високій температурі систему слід переглянути, щоб підтвердити, що матеріал зберігає достатню міцність. У таких випадках для забезпечення структурної стабільності може бути включений вкладиш.

Що викликає зношення коси і як цьому запобігти?

Зношення оплітки в основному є наслідком стирання об сусідні структури, тертя від надмірного руху або розриву між опліткою та гофрованим сердечником. Контакт між обплетеннями під час циклічного руху також може призвести до локального зносу. Профілактичні заходи включають установку шланга з достатнім зазором, використання захисних зовнішніх покриттів, таких як блокувальна броня або силіконові оболонки, і уникнення монтажних схем, які призводять до контакту оплетки з опліткою або оплетки з конструкцією. JIDONGDA може встановити на заводі захисні чохли, які значно подовжують термін служби збірки в абразивних середовищах.

Як перевіряються вузли JIDONGDA перед відправкою?

Кожен вузол проходить випробування гідростатичним тиском, що в 1,5 рази перевищує номінальний робочий тиск, з часом витримки відповідно до міжнародних стандартів. Для газової служби проводиться пневматичне випробування в контрольованих умовах. Додаткові неруйнівні випробування, такі як проникаюча перевірка зварних швів, позитивна ідентифікація матеріалу (PMI) і виявлення витоку гелію, доступні за запитом. Випробовування на розрив зразків збірок із кожної виробничої партії регулярно проводяться для підтвердження запасів конструкції. Стандартною документацією є сертифікати відповідності та протоколи випробувань.

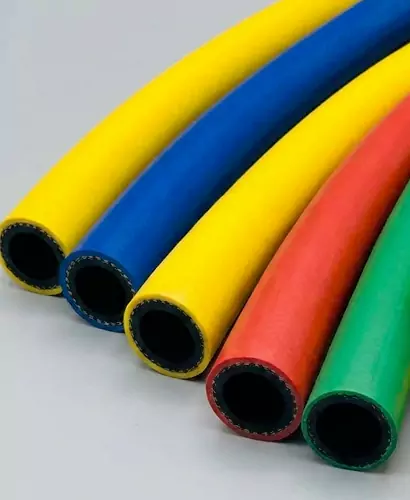

TheНеметалевий шлангє фундаментальним компонентом у сучасних системах транспортування рідин, транспортування хімікатів, пневматичного транспортування та вакууму. Виготовлений із передових полімерів, еластомерів і армованих композитів, неметалічний шланг долає багато обмежень жорстких металевих труб і гнучких металевих шлангів, таких як корозія, розтріскування від втоми та надмірна вага. JIDONGDA удосконалювала дизайн і виробництво неметалевих шлангів протягом двох десятиліть, надаючи продукти, які поєднують високу гнучкість, виняткову хімічну стійкість і тривалий термін служби.

Основні переваги

• Чудова стійкість до корозії:Термопластичні та еластомерні вкладиші за своєю природою стійкі до кислот, лугів, розчинників і сольових розчинів, які швидко руйнують нержавіючу та оцинковану сталь.
• Легка конструкція:Неметалічні шланги часто важать на 60-70% менше, ніж еквівалентні металеві шланги, що зменшує структурне навантаження та забезпечує швидке ручне переміщення на місці.
• Гасіння втоми та вібрації:Полімерні конструкції поглинають пульсації, гідроудари та механічну вібрацію, запобігаючи передчасному виходу з ладу в місцях з’єднання.
• Електрична ізоляція:Багато неметалічних матеріалів забезпечують високу діелектричну міцність, що робить їх ідеальними для застосування поблизу трансформаторів, залізничного тягового обладнання та вибухонебезпечних середовищ.
• Більш жорсткий радіус вигину:Конструкції композитних неметалевих шлангів дозволяють згинати без перегинів, що спрощує установку в обмеженому просторі.
• Гігієнічні та гладкоствольні варіанти:Шланги з ПТФЕ, силікону та харчового ПВХ мають надзвичайно гладку внутрішню поверхню, яка запобігає розвитку бактерій, задовольняє вимоги FDA та ЄС 1935/2004 і полегшує очищення CIP/SIP.

застосування

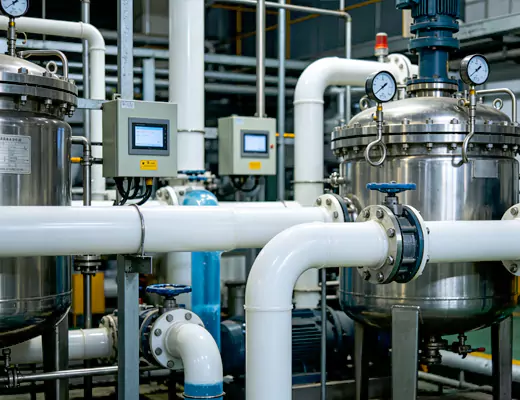

• Дозування та перенесення хімічних речовин:Шланги з PTFE та NBR безпечно транспортують концентровані кислоти (HCl, H₂SO₄), каустичну соду, розчинники та фармацевтичні проміжні продукти без вилуговування чи розкладання. Вбудовані заземлюючі дроти в антистатичному виконанні запобігають накопиченню заряду у вибухонебезпечних середовищах (зона ATEX 1/2).
• Їжа та напої:Силіконові та поліуретанові неметалічні шланги відповідають нормам FDA та ЄС щодо контакту з харчовими продуктами. Вони обробляють молочні продукти, пиво, вино, харчові олії та воду високого ступеня чистоти без перенесення забруднень. Конструкції з гладким отвором забезпечують гігієнічні з’єднання та мінімізують утримання продукту.
• Високотемпературна пара та гаряче масло:Спеціально складені EPDM і силіконові шланги витримують насичену пару до 165°C і передачу гарячого масла, зменшуючи вимоги до ізоляції порівняно з металевими трубами.
• Сільське господарство та іригація:ПВХ і композитні неметалічні шланги є УФ-стабілізованими та стійкими до водоростей, доставляючи воду та рідкі добрива через великі опорні та крапельні системи. Їхня легка вага забезпечує швидке сезонне розгортання та вилучення.
• Пневматичний та вакуумний транспорт:Шланги з армованого поліуретану та UHMWPE працюють з абразивними гранулами, пластиковими гранулами, ошурками та порошками. Антистатичні версії безпечно розсіюють накопичення статики під час високошвидкісного потоку матеріалу.
• Морський і офшорний:Неметалічні шланги в зборі з EPDM або неопреновими кришками стійкі до сольових бризок, ультрафіолетового випромінювання та бризок масла, слугуючи лініями питної води, скиданням сірої води та з’єднаннями для охолодження машинного відділення на кораблях і платформах.
• Лабораторія та Біофарма:Надчистий PTFE та силіконові шланги з платиновим затвердінням необхідні для петель WFI, хроматографії, передачі середовищ та одноразових вузлів у біообробці, де необхідно звести до мінімуму речовини, що вилучаються та екстрагуються.

Контроль якості та індивідуальне виробництво JIDONGDA

Кожен неметалічний шланг, що виходить зЗавод JIDONGDAє результатом суворого контролю процесу, від реологічного аналізу вхідної сировини до остаточного випробування на розрив. Можливості нашого випробувального стенду включають випробування гідростатичним тиском до 400 бар, випробування на вакуумне руйнування, перевірки безперервності електричного струму (для антистатичних марок) і камери для прискореного старіння УФ/озоном. JIDONGDA має сертифікати ISO 9001:2015 та ISO 14001, а наше середовище чистих приміщень (клас 100 000) присвячене виробництву силіконових і PTFE шлангів для клієнтів Biopharma. Ми пропонуємо швидке створення прототипів для нестандартних розмірів шлангів, спеціальних кольорових покриттів, гібридних матеріалів і багатошарових конструкцій, які не може охопити жоден стандартний каталог. Короткі терміни доставки та технічна підтримка наших інженерів роблять JIDONGDA надійним партнером як для глобальних дистриб’юторів, так і для виробників оригінального обладнання.

Для проектів, які вимагають обширної документації, підтримки 3D-прокладання шлангів або тестування зразків на агресивні середовища, JIDONGDA запрошує вас зв’язатися з нашою командою інженерів і надати свої технічні характеристики. Наші спеціалісти з матеріалів порекомендують оптимальну конфігурацію неметалічного шланга та нададуть повний протокол випробувань і аналіз життєвого циклу, що допоможе вам досягти експлуатаційної надійності без надмірних специфікацій дорогих екзотичних сплавів.
