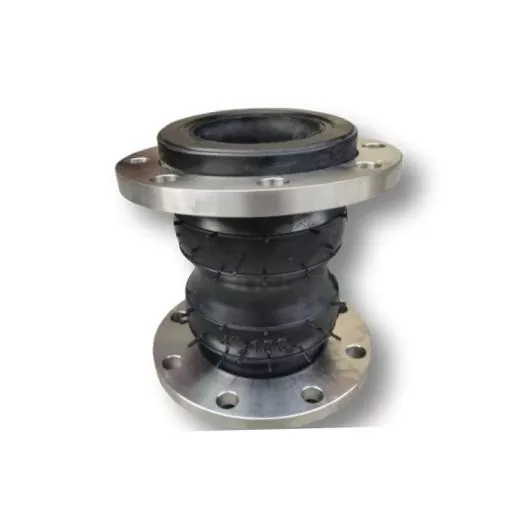

JIDONGDAпостачаєПодвійний сферичний гумовий компенсатордля промислових трубопровідних систем, які вимагають надійної віброізоляції, компенсації руху та гнучкості з’єднань. Розроблений із гумовим корпусом із подвійною сферою, шарами армованої тканини та захистом із сітки з нержавіючої сталі, цей гнучкий компонент підходить для вимогливих додатків у трубопроводах, пов’язаних із насосами, компресорами, системами водопостачання, повітрям, маслом, слабкими хімікатами та іншими промисловими рідинами.
Двосферний компенсатор призначений для поглинання руху трубопроводу, одночасно допомагаючи зменшити вібрацію та напругу, що передається від підключеного обладнання до системи трубопроводів. У порівнянні з односферною структурою її двосферна геометрія забезпечує додаткову гнучкість і поглинання рухів. JIDONGDA пропонує армовані гумові компенсатори з використанням таких матеріалів, як EPDM, NBR і неопрен, з багатошаровим тканинним армуванням і зовнішнім шаром сітки з нержавіючої сталі. Залежно від конструкції доступні специфікації можуть охоплювати класи тиску DN32–DN600, PN10/PN16/PN25 і діапазони температур від -20°C до +120°C, із доступними спеціальними сумішами для більш високих температур.
Зміст
- Що таке подвійний сферичний гумовий компенсатор?
- Чому це важливо в системах промислових трубопроводів?
- Як влаштований суглоб?
- Які основні переваги продуктивності?
- Які технічні характеристики варто перевірити покупцям?
- Де це можна використовувати?
- Як покупцям вибрати правильну модель?
- Що слід враховувати під час встановлення?
- Часті запитання
- Як ви можете подати запит на індивідуальне рішення?
Що таке подвійний сферичний гумовий компенсатор?
Подвійний сферичний гумовий компенсатор - це гнучкий з'єднувальний елемент трубопроводу, що складається з двох сферичних гумових секцій. Його основне призначення — забезпечити рух і зменшити передачу вібрації між обладнанням і підключеними трубопроводами.
На відміну від жорстких трубних з'єднань, гнучка гумова структура може реагувати на осьові, бічні та кутові рухи. Це робить з’єднання особливо корисним навколо обертового або зворотно-поступального обладнання, де вібрація та коливання тиску можуть створювати додаткове навантаження на трубопроводи.
Конфігурація з подвійною сферою особливо корисна, коли система трубопроводів вимагає більшої гнучкості та поглинання вібрації, ніж може забезпечити звичайний односферний з’єднувач. Сферична геометрія розподіляє рух через гнучкий гумовий корпус, а не концентрує весь рух у жорсткій точці з’єднання.
Для покупців, які порівнюють гумові компенсатори, конструкцію з подвійною сферою слід оцінювати відповідно до робочого тиску, температури, середовища, вимог до руху, конфігурації фланця та умов встановлення.
Чому це важливо в системах промислових трубопроводів?
Промислові трубопроводи рідко піддаються повністю статичним умовам. Насоси запускаються та зупиняються, компресори створюють механічну вібрацію, рідини створюють коливання тиску, а зміни температури спричиняють розширення або стискання з’єднаних компонентів.
Без належної гнучкості ці динамічні сили можуть передаватися безпосередньо в труби, фланці, клапани, насоси та інше обладнання. З часом повторне навантаження може призвести до втоми, напруги з’єднання, витоку або передчасного зносу компонентів.
Гнучкий компенсатор допомагає ізолювати ці ефекти. Його гумовий корпус забезпечує контрольовану зону руху між жорсткими секціями трубопроводу, а армуючі шари підтримують конструкцію під робочими навантаженнями.
- Поглинає вібрацію, створювану обладнанням.
- Компенсує рух трубопроводу.
- Допомагає зменшити концентрацію стресу навколо зв’язків.
- Враховує температурні переміщення та допуски встановлення.
- Підтримує більш стабільну роботу динамічних систем трубопроводів.
- Допомагає захистити підключене обладнання від передачі надмірної вібрації.
Як влаштований суглоб?
Ефективність гнучкого компенсатора значною мірою залежить від його геометрії, гумової суміші, структури посилення та конструкції з’єднання. Типова армована двосферна конфігурація поєднує в собі кілька функціональних шарів.
Гумовий корпус з подвійною сферою
Двосферна геометрія створює гнучку робочу секцію, здатну обробляти рух у кількох напрямках. Вигнута структура також допускає деформацію, не покладаючись на повністю жорстке з’єднання.
Багатошарове посилення тканини
Тканинне посилення включено в гумовий корпус для підвищення стійкості до тиску та втоми. Конструкція арматури підбирається відповідно до необхідного класу тиску та умов застосування.
Захист із сітки з нержавіючої сталі
Зовнішній шар сітки з нержавіючої сталі може забезпечити додатковий механічний захист і структурну підтримку. Це особливо цінно в середовищах, де компенсаційний шов піддається динамічним навантаженням і повторюваній вібрації.
Фланцеве з'єднання
Фланцеві кінці забезпечують практичний спосіб з’єднання гнучкого з’єднання з існуючим трубопроводом. Правильні розміри фланців, шаблони болтів, вибір прокладки та вирівнювання важливі для підтримки ефективності ущільнення.
Які основні переваги продуктивності?
Цінність двосферичного гумового компенсатора виходить за рамки простої гнучкості трубопроводу. Його конструкція відповідає декільком поширеним проблемам, що виникають у промислових системах трубопроводів.
| Функція продуктивності | Інженерна вигода | Типова вимога |
|---|---|---|
| Двосферна геометрія | Забезпечує підвищену гнучкість і поглинання рухів | Динамічні системи трубопроводів |
| Армування тканини | Покращує стійкість до тиску і втомну стійкість | Напірні трубопроводи |
| Сітка з нержавіючої сталі | Забезпечує додатковий механічний захист | Середовище з високою вібрацією |
| Гнучкість гуми | Зменшує передачу вібрації | Насоси та компресори |
| Фланцеве з'єднання | Підтримує стабільну установку та герметизацію | Промислові трубопровідні мережі |
| Гумові суміші на замовлення | Дозволяє адаптуватися до різних середовищ і температур | Спеціалізовані програми |
Ці характеристики роблять продукт придатним для застосувань, де звичайний жорсткий з’єднувач може не забезпечити достатньої гнучкості або віброізоляції.
Які технічні характеристики варто перевірити покупцям?
Вибір гнучкого з’єднання слід починати з реальних умов експлуатації, а не просто вибирати номінальний діаметр труби. Наступні специфікації є особливо важливими при оцінці дизайну подвійної сфери.
| Специфікація | Доступний/типовий діапазон |
|---|---|
| Структура | Гумовий корпус з подвійною сферою + тканинне посилення + сітка з нержавіючої сталі |
| Гумові матеріали | EPDM, NBR, неопрен, індивідуальні компаунди |
| Армування | Багатошарова тканина та сітка з нержавіючої сталі |
| Робочий тиск | PN10 / PN16 / PN25, в залежності від конструкції |
| Діапазон температур | від -20°C до +120°C; спеціальні склади до +150°C |
| Рух | Осьова, бічна та кутова компенсація |
| Номінальний розмір | DN32–DN600; більші розміри доступні на замовлення |
| Підключення | Фланцеві або спеціальні фітинги |
| Сумісні носії | Вода, повітря, нафта, слабкі хімічні речовини та промислові рідини |
Фактичний вибір завжди повинен ґрунтуватися на повній системі. Тиск, температура, склад рідини, амплітуда руху, розміри фланців і середовище встановлення повинні бути підтверджені перед виробництвом.
Де це можна використовувати?
Гнучке з’єднання з подвійною сферою особливо актуальне для систем трубопроводів, де неможливо повністю усунути вібрацію, рух або механічні навантаження.
Насосні та компресорні системи
Насоси та компресори є звичайними джерелами механічної вібрації. Встановлення гнучкого з’єднання поблизу обладнання може допомогти обмежити передачу вібрації на підключений трубопровід.
Трубопроводи для води та рідини
Системи очищення води, промислової циркуляції води та загальні системи транспортування рідини можуть використовувати гумові компенсатори для забезпечення руху, зберігаючи гнучкі з’єднання.
Промислові технологічні лінії
Системи транспортування сумісних масел, повітря, слабких хімічних речовин та інших промислових рідин можуть використовувати різні гумові суміші відповідно до необхідної стійкості до середовищ.
Складні схеми трубопроводів
Там, де кілька секцій труб, з’єднання обладнання та структурні допуски створюють проблеми з центруванням, правильно підібране гнучке з’єднання може забезпечити додаткову здатність до руху.
Як покупцям вибрати правильну модель?
Команди із закупівель повинні надавати детальну інформацію про роботу, коли запитують пропозицію. Це дає змогу виробнику підібрати гумову суміш, посилення, розмір, номінальний тиск і конфігурацію з’єднання відповідно до фактичного застосування.
- Підтвердьте діаметр труби:Визначте необхідний DN або номінальний розмір труби.
- Перевірте робочий тиск:Виберіть клас тиску, який підходить для нормальних і перехідних умов експлуатації.
- Визначити робочу температуру:Розглянемо як нормальну температуру, так і потенційну пікову температуру.
- Вкажіть носій:Для води, масла, повітря, хімікатів та інших рідин можуть знадобитися різні гумові суміші.
- Вимірювання руху:Визначте очікуваний осьовий, бічний і кутовий рух.
- Підтвердьте розміри фланців:Схеми отворів під болти та розміри з’єднань повинні відповідати трубопроводу.
- Розглянемо середовище встановлення:Вплив зовнішнього середовища, інтенсивність вібрації та навколишнє обладнання можуть вплинути на остаточну конфігурацію.
Раннє надання цих даних може зменшити кількість помилок у специфікаціях і зробити налаштування OEM більш ефективними.
Що слід враховувати під час встановлення?
Навіть правильно сконструйований компенсаційний шов вимагає правильного встановлення. Гнучкий корпус не слід розглядати як заміну належної опори або вирівнювання труби.
- Перед затягуванням болтів перевірте центрування фланців.
- Використовуйте сумісні прокладки та правильно вказані кріплення.
- Уникайте надмірного розтягування, стиснення або скручування під час встановлення.
- Переконайтеся, що сусідні трубопроводи мають належну опору.
- Не допускайте пошкодження гумового корпусу гострими предметами або зовнішніми компонентами.
- Переконайтеся, що робочий рух залишається в межах проектного діапазону компенсації.
- Періодично перевіряйте з’єднання на наявність видимого зносу, тріщин, деформації або проблем з’єднання.
Правильне встановлення допомагає з’єднанню працювати відповідно до запланованої конструкції та може зменшити непотрібне механічне навантаження на гнучкий елемент.
Часті запитання
1. Яка головна перевага подвійного сферичного гумового компенсатора?
Основною функціональною перевагою є його здатність забезпечувати підвищене поглинання рухів і віброізоляцію завдяки гнучкій структурі з двома сферами.
2. Які матеріали доступні для гумового корпусу?
Загальні варіанти матеріалів включають EPDM, NBR і неопрен. Індивідуальні гумові суміші також можна розглянути, коли робоче середовище або температура вимагають спеціального складу.
3. Які показники тиску доступні?
Залежно від конструкції та вимог застосування конфігурації можуть бути розроблені для класів робочого тиску PN10, PN16 або PN25.
4. Які розміри можна налаштувати?
Згаданий діапазон продукції охоплює DN32 - DN600, тоді як більші розміри можуть розглядатися відповідно до вимог проекту та технічних характеристик.
5. Чи можна використовувати поблизу насосів і компресорів?
так Насоси та компресори є типовими місцями встановлення, оскільки ці машини можуть створювати вібрацію та динамічні навантаження, які необхідно ізолювати від підключених трубопроводів.
6. Чи можна налаштувати тип підключення?
так Доступні фланцеві з’єднання, а фітинги на замовлення можна розробити відповідно до конфігурації трубопроводу та вимог проекту.
Як ви можете подати запит на індивідуальне рішення?
Для промислових покупців вибір правильного гнучкого з’єднання – це поєднання специфікацій продукту та проектування системи. JIDONGDA пропонує індивідуальні рішення для гумових компенсаторів, що охоплюють різні діаметри, гумові суміші, армуючі конструкції, вимоги до тиску та конфігурації з’єднань. Запитуючи пропозицію, укажіть розмір труби, робочий тиск, температуру, середовище, вимоги до переміщення, розміри фланців і умови застосування, якщо це можливо. Ці деталі дозволяють виробнику більш точно оцінити відповідну конфігурацію.
Якщо ви шукаєте надійне гнучке з’єднання для насоса, компресора, водопроводу, промислової технологічної системи чи іншого вимогливого застосування,зв'яжіться з намищоб обговорити з JIDONGDA ваші умови роботи, вимоги до налаштування, технічні специфікації та потреби масового замовлення.
