Коли велике обладнання, насосні агрегати, трубопроводи або мобільні системи потребують надійного переміщення рідини з урахуванням вібрації та руху,Гнучкий гумовий шланг з фланцем великого діаметрувідJIDONGDAзабезпечує практичне рішення підключення. Розроблений навколо корпусу гнучкого гумового шланга, армуючої конструкції та фланцевих кінців, він може бути налаштований для води, морської води, шламу, мінерального шламу, піску, гравію, хвостів та інших відповідних промислових середовищ.
Трубопровідні системи великого діаметру часто стикаються з труднощами, з якими не можуть легко впоратися жорсткі трубопроводи. Вібрація насоса, зміщення обладнання, відхилення при монтажі та повторне складання можуть створити додаткове навантаження навколо точок підключення. Гнучкий гумовий шланг може забезпечити контрольовану гнучку ділянку між обладнанням і трубопроводами, зберігаючи необхідну пропускну здатність.
Рішення JIDONGDA поєднує корпус гумового шланга з армуючими шарами та фланцевими з’єднаннями. Залежно від умов експлуатації конструкція може включати опору з армованої тканини та спірального сталевого дроту для застосувань, що потребують тиску або вакууму. Розміри фланців також можна узгодити із загальними стандартами або кресленнями замовника, що робить шланг придатним для індивідуальних промислових проектів.
Зміст
- Що таке гнучкий фланцевий гумовий шланг великого діаметра?
- Чому гнучкість важлива у великих трубопровідних системах?
- Як влаштований шланг?
- Які основні переваги?
- Де це зазвичай використовується?
- На які технічні параметри варто звернути увагу покупцям?
- Як покупцям вибрати правильний шланг?
- Як можна підтримувати термін служби?
- Часті запитання
- Висновок

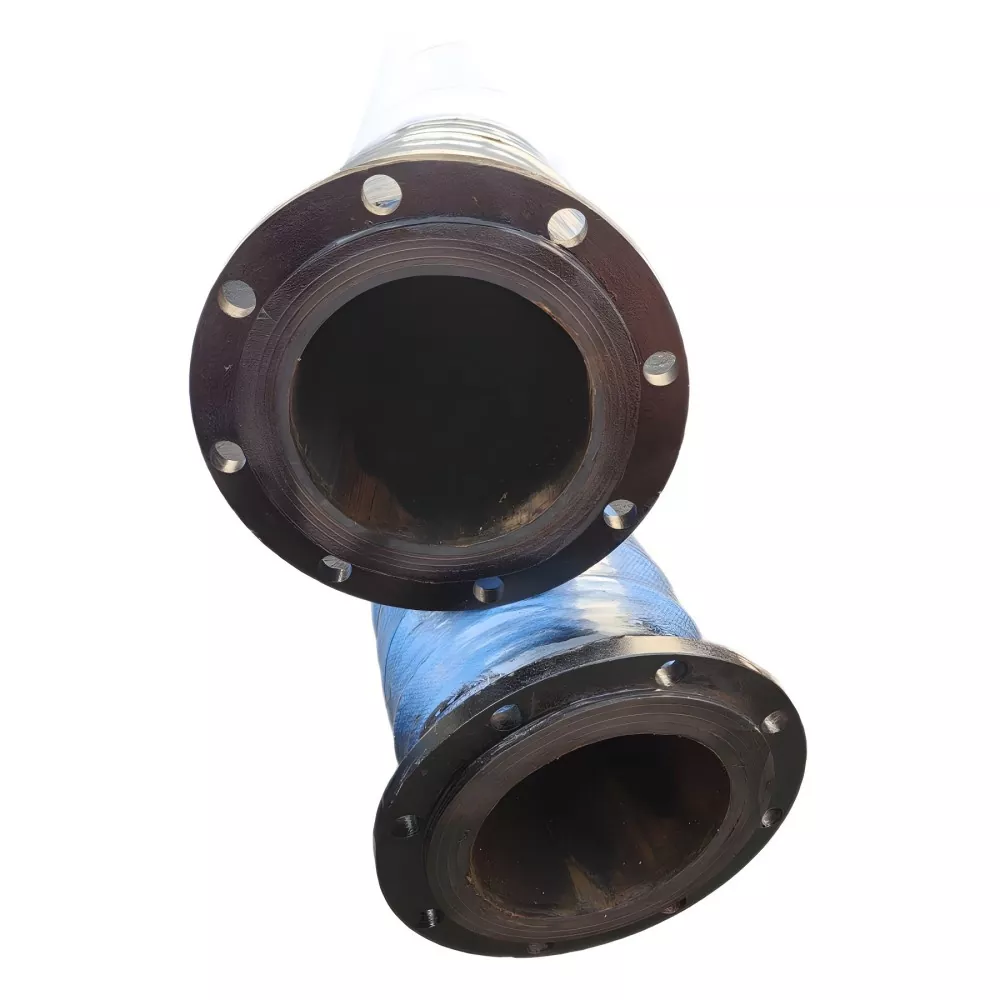

Що таке гнучкий фланцевий гумовий шланг великого діаметра?
Гнучкий гумовий шланг із фланцем великого діаметру — це промисловий шланг, призначений для транспортування рідин або середовищ, що містять частки, а також функціонує як гнучке з’єднання між обладнанням та стаціонарними або мобільними трубопроводами.
На відміну від повністю жорсткого з'єднання, корпус гумового шланга може витримувати певний ступінь вигину та зміщення. Фланці, встановлені на обох кінцях, забезпечують болтове з'єднання з насосами, клапанами, трубопроводами, ємностями або іншим обладнанням. Ця комбінація робить шланг особливо корисним там, де важливі як пропускна здатність, так і гнучкість з’єднання.
Залежно від проекту, шланг може бути налаштований для води, морської води, шламу, мінерального шламу, піску та гравію, хвостів та окремих промислових середовищ. Для абразивних матеріалів внутрішню гумову суміш і структуру посилення слід вибирати відповідно до фактичного середовища та умов експлуатації.
Чому гнучкість важлива у великих трубопровідних системах?
Великі промислові трубопроводи не завжди піддаються статичному впливу. Насоси створюють вібрацію, мобільне обладнання змінює положення, а допуски встановлення можуть призвести до невеликого зміщення між підключеними компонентами. Якщо ці рухи передаються безпосередньо на жорсткі трубопроводи, може виникнути додаткова напруга навколо з’єднань і інтерфейсів обладнання.
Гнучкий гумовий шланг створює гнучку ділянку всередині трубопроводу. Його здатність згинатися та витримувати певні зміщення може допомогти зробити з’єднання обладнання більш адаптованими до реальних умов експлуатації.
- Допомагає пристосуватися до вібрації обладнання.
- Допускає певний зсув трубопроводу.
- Забезпечує гнучкість підключення обладнання.
- Може спростити підключення, якщо простір для установки обмежений.
- Підтримує програми, що вимагають видалення обладнання або повторної інсталяції.
- Може бути налаштований для різних середовищ і умов експлуатації.
Фактично допустимий радіус вигину, діапазон переміщення, номінальний тиск і спосіб монтажу завжди повинні бути підтверджені відповідно до конкретної конструкції шланга та вимог проекту.
Як влаштований шланг?
Продуктивність гумового шланга великого діаметру залежить від взаємодії його внутрішнього гумового шару, армування, зовнішнього гумового шару та кінцевих з’єднань. Правильно підібрана структура допомагає шлангу витримувати механічні умови та умови навколишнього середовища, очікувані під час експлуатації.
Внутрішній гумовий шар
Внутрішній гумовий шар безпосередньо контактує з транспортованим середовищем. Тому її склад слід вибирати відповідно до характеристик матеріалу, що транспортується, особливо коли система працює з абразивним шламом, мінеральними частинками, морською водою чи іншими складними середовищами.
Армований тканинний шар
Посилені шари тканини допомагають підтримувати структуру шланга та витримувати навантаження тиску. Конструкція арматури повинна відповідати необхідному діаметру, тиску, довжині та умовам експлуатації.
Арматура зі спірального сталевого дроту
Якщо необхідна підтримка всмоктування або вакууму, можна включити структуру армування зі спірального сталевого дроту. Цю конфігурацію слід вказувати відповідно до фактичних умов вакууму, а не вибирати виключно на основі діаметра шланга.
Зовнішній гумовий шар
Зовнішній гумовий шар забезпечує захист від впливу навколишнього середовища та сприяє стійкості шланга до зовнішнього старіння та умов експлуатації.
Фланцеві кінці
Фланці забезпечують практичне болтове з'єднання між шлангом і навколишнім трубопроводом або обладнанням. JIDONGDA може налаштувати вуглецеву сталь, нержавіючу сталь або інші матеріали для фланців відповідно до застосування, стандарту або креслення клієнта.
Які основні переваги?
Вибір відповідного гнучкого шланга може вирішити декілька типових проблем у транспортних системах великого діаметру. До основних переваг можна віднести:
- Можливість гнучкого підключення:Гумовий корпус допускає певний згин і зміщення, що робить його придатним для інтерфейсів обладнання, на які впливає вібрація або рух.
- Великопотоковий транспорт:Великий внутрішній діаметр може підтримувати передачу великих обсягів медіа, де умови проекту вимагають більшої пропускної здатності.
- Зручна інтеграція фланців:Фланцеві кінці можна узгодити з загальними стандартами або налаштувати відповідно до технічних креслень.
- Адаптована арматура:Тканинне армування та додаткові спіральні конструкції зі сталевого дроту можна вибрати відповідно до вимог тиску та вакууму.
- Адаптованість медіа:Відповідні внутрішні гумові суміші можна вибрати для води, шламу, мінерального шламу, піску, гравію та інших зазначених середовищ.
- Гнучкість OEM і ODM:Діаметр, довжину, тиск, вакуум, температуру, конфігурацію фланця, гумову суміш і колір можна налаштувати для нестандартних застосувань.
Де це зазвичай використовується?
Застосування гнучкого фланцевого шланга великого діаметру поширюється на всі галузі промисловості, де потрібні переміщення великих об’ємів матеріалу та гнучкі з’єднання обладнання.
| Промисловість | Типове застосування | Ключове міркування |
|---|---|---|
| Майнінг | Транспортування мінерального шламу та хвостів | Стирання, розмір частинок, концентрація, тиск |
| Днопоглиблення | Перенесення шламу, шламу та піску | Вакуум, стирання, швидкість потоку, гнучкість |
| Порти | Великопоточне транспортування рідин і матеріалів | Діаметр, середня сумісність, відповідність фланців |
| Пісок і гравій | Водопіщані суміші та транспортування частинок | Зносостійкість і армування |
| Будівельна техніка | Гнучкі з'єднання насосів і мобільних трубопроводів | Рух, згин простору, тиск |
| Промислове транспортування | Технічна вода, суспензія та відповідні середовища | Температура, тиск, гумова суміш |
Для проектів, що включають спеціалізовані середовища або суворі умови експлуатації, покупці повинні надати детальну інформацію про застосування до завершення конструкції шланга.
На які технічні параметри варто звернути увагу покупцям?
Шланг не слід вибирати виключно за номінальним діаметром. Повна специфікація повинна враховувати механічні, хімічні, термічні та з’єднувальні вимоги застосування.
| Параметр | Чому це важливо |
|---|---|
| Внутрішній діаметр | Визначає доступний прохід і розмір з'єднання. |
| Довжина | Впливає на геометрію установки, допуск на переміщення та умови згину. |
| Робочий тиск | Визначає необхідне посилення та загальну конструкцію шланга. |
| Робочий вакуум | Важливо для застосувань усмоктування та вибору вакуумних опорних структур. |
| Робоча температура | Визначає, чи підходить обрана гумова суміш для середовища та навколишнього середовища. |
| Транспортне середовище | Впливає на вибір гумової суміші та вимоги до зносостійкості. |
| Швидкість потоку | Допомагає визначити відповідний діаметр і робочу конфігурацію. |
| Стандартний фланець | Забезпечує сумісність із сполучним обладнанням або трубопроводом. |
Інформація про продукт JIDONGDA вказує на те, що фланцеві з’єднання можна конфігурувати відповідно до GB, DIN, ANSI, JIS, ASME або креслень замовника. Остаточні специфікації мають бути підтверджені на основі фактичного проекту, а не на основі загального опису каталогу.
Як покупцям вибрати правильний шланг?
Для груп промислових закупівель надання повної робочої інформації на етапі пропозиції може зробити технічне підтвердження більш ефективним. Корисна специфікація повинна містити:
- Необхідний внутрішній діаметр.
- Загальна довжина шланга.
- Нормальний і максимальний робочий тиск.
- Необхідний вакуумний тиск для служби всмоктування.
- Тип транспортуючого середовища.
- Робоча і навколишня температура.
- Необхідна витрата.
- Необхідний діапазон вигину або переміщення.
- Стандарт і розміри фланців.
- Необхідна кількість і місце доставки.
Абразивне застосування вимагає додаткової інформації. Наприклад, проекти мінерального шламу повинні визначати розмір і концентрацію частинок, щоб можна було належним чином оцінити внутрішню гуму та структуру армування.
Покупці також можуть переглядати відповідні рішення, такі як фланцевий гумовий шланг великого діаметру, гумовий шланг великого діаметра для днопоглиблення та інші рішення для гумових шлангів великого діаметру, порівнюючи різні вимоги до трубопроводів.
Як можна підтримувати термін служби?
Правильне встановлення та регулярна перевірка важливі для підтримки робочих характеристик будь-якого промислового гумового шланга. Навіть належним чином сконструйований шланг може зазнати передчасного пошкодження, якщо він встановлений неправильно або експлуатується за межами встановлених обмежень.
- Не перевищуйте підтверджений робочий тиск, тиск вакууму або діапазон температур.
- Уникайте силового розтягування, скручування або різкого згинання шланга під час встановлення.
- Перевірте зовнішню гумову поверхню на наявність тріщин, опуклостей, порізів і надмірного зносу.
- Перевірте фланцеві з'єднання на наявність витоків і ознак ослаблення.
- Слідкуйте за незвичайним зносом шлангів, що використовуються з абразивним середовищем.
- Припиніть роботу та переоцініть умови роботи, якщо спостерігаються структурні пошкодження або ненормальне згортання шланга.
Під час встановлення також слід переконатися, що поверхні фланців, отвори під болти, ущільнювальні поверхні та сполучні компоненти правильно вирівняні. Шланг не можна натискати в положення, яке створює непотрібне механічне навантаження.
Часті запитання
Які основні переваги гнучкого фланцевого гумового шланга великого діаметра?
Його головні переваги полягають у поєднанні потужності транспортування великого діаметру та можливості гнучкого з’єднання. Його можна використовувати там, де необхідно врахувати вібрацію обладнання, зміщення трубопроводу, відхилення від установки або переміщення мобільного обладнання.
Чи може JIDONGDA виготовити фланець за кресленнями замовника?
так Конфігурації фланців можна підтвердити відповідно до застосовних стандартів, розмірів, вимог до з’єднань або креслень замовника. Матеріал фланця також можна вибрати відповідно до вимог проекту.
Чи можна цей тип шланга використовувати для мінерального шламу?
так Його можна налаштувати для застосування мінерального шламу. Однак розмір часток, концентрація суспензії, швидкість потоку, тиск, температура та умови зношування повинні бути надані, щоб можна було оцінити відповідну внутрішню гумову суміш і структуру посилення.
Чи можна налаштувати шланг для нестандартних застосувань?
так Індивідуалізація може охоплювати діаметр, довжину, тиск, вакуумний тиск, температуру, конфігурацію фланця, гумову суміш і колір. Під час підтвердження специфікації можна використовувати креслення замовника, зразки або докладні технічні параметри.
Яку інформацію я повинен надати, коли запитую цінову пропозицію?
Найкорисніша інформація включає внутрішній діаметр, довжину, робочий тиск, вимоги до вакууму, транспортне середовище, температуру, швидкість потоку, вимоги до вигину або переміщення, стандарт фланців, розміри фланців, кількість і призначення.
Який типовий час доставки?
Стандартні продукти, як правило, можуть бути організовані протягом приблизно 7–20 робочих днів, тоді як індивідуальні продукти та спеціальні специфікації повинні бути підтверджені відповідно до фактичних вимог замовлення.
Висновок
Добре підібраний гнучкий шланг великого діаметру може забезпечити ефективне з’єднання між трубопроводами великої пропускної здатності та обладнанням, де задіяні рухи, вібрація, відхилення монтажу або вимогливі середовища. Поєднання гнучкої гумової конструкції, армуючих шарів і фланцевих з’єднань робить цей шланг придатним для широкого спектру застосувань у гірничодобувній промисловості, днопоглиблювальних роботах, портах, будівництві, піщано-гравійній промисловості та промисловому транспортуванні.
JIDONGDA підтримує індивідуальні конфігурації на основі діаметра, довжини, тиску, вакууму, температури, транспортного середовища, вимог до фланців і гумової суміші. Для проектів, де стандартні специфікації шлангів не можуть повністю відповідати умовам встановлення, надання повної технічної інформації дозволяє більш точно оцінити структуру шланга та конфігурацію з’єднання. Якщо ви шукаєте надійне рішення для вимогливого з’єднання трубопроводу,зв'яжіться з намиз вашими кресленнями, робочими параметрами або вимогами до проекту, щоб обговорити з JIDONGDA відповідне індивідуальне шлангове рішення.
