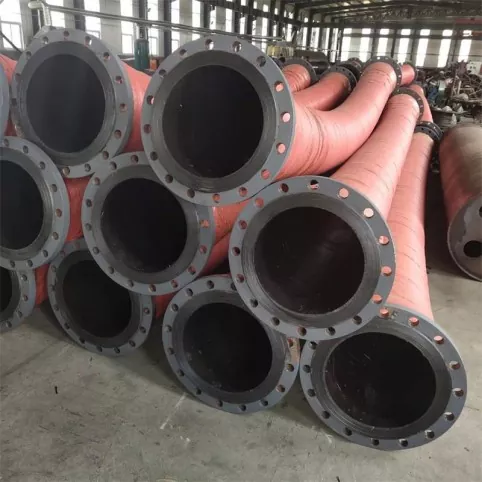

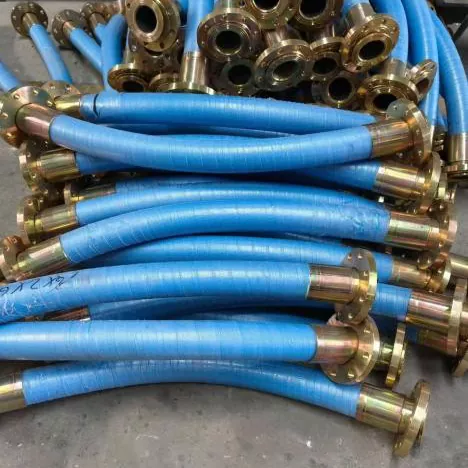

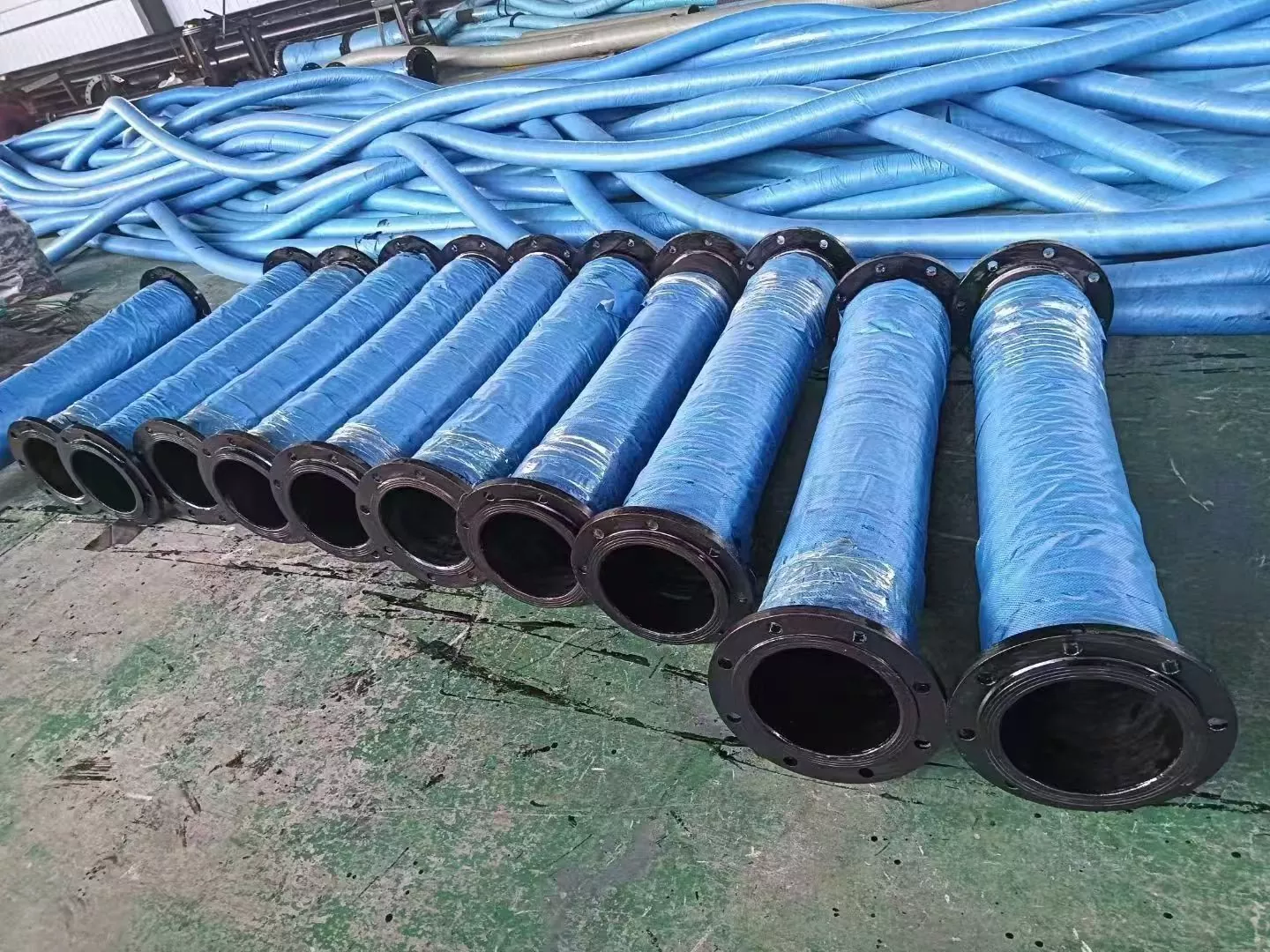

Гумовий шланг із фланцем для всмоктування та нагнітання великого діаметру

Гумовий шланг із фланцем для всмоктування та нагнітання великого діаметру – це тип промислового шланга, який використовується для гнучкого транспортування середовищ із великим потоком. Це в основному вирішує зв'язок, переміщення та адаптацію умов всмоктування/скидання між стаціонарними трубопроводами та насосами, обладнанням або рухомими системами трубопроводів.

Згідно з існуючою інформацією про продукт, ця серія в основному використовується для транспортування води, морської води, шламу, мінерального шламу, піску, гравію, хвостів і деяких промислових рідин.

JIDONGDA Hose може конфігурувати продукти відповідно до специфікацій клієнтів, технічних параметрів, креслень або фактичних умов експлуатації.

Під час покупки рекомендується підтвердити внутрішній діаметр, довжину, робочий тиск, тиск вакууму, середовище, температуру та стандарт фланця, щоб переконатися, що структура шланга відповідає фактичній системі трубопроводу.

Порівняно зі звичайними шлангами, які в основному використовуються для транспортування надлишкового тиску, цей продукт додає опцію опори зі спірального сталевого дроту в структуру, яка може забезпечити підтримку для всмоктування та вакууму.

Багатошаровий армуючий шар тканини/шнуру використовується, щоб витримувати робочий тиск, тоді як внутрішня гума та зовнішня гума вибираються відповідно до середовища, температури та робочого середовища.

Принцип роботи та структурне поєднання

Гумовий шланг із фланцем для всмоктування та нагнітання великого діаметра забезпечує транспортування носіїв завдяки поєднанню:

Внутрішній гумовий шар + армуючий шар + спіральний каркас із сталевого дроту (відповідно до конфігурації моделі) + зовнішній гумовий шар + кінцеві фланці

Під час роботи нагнітання внутрішній тиск в основному підтримується шаром армування.

Під час роботи всмоктування або вакуумування каркас зі спірального сталевого дроту забезпечує опору по окружності, допомагаючи зменшити ризик сплющення та згортання шланга.

Торцеві фланці використовуються для болтового з'єднання з насосами, арматурою, трубопроводами та іншим обладнанням.

Специфікації фланців можна підтвердити згідно зі стандартами трубопроводу на місці або кресленнями замовника, що зменшує проблеми встановлення, спричинені невідповідністю розмірів з’єднання.

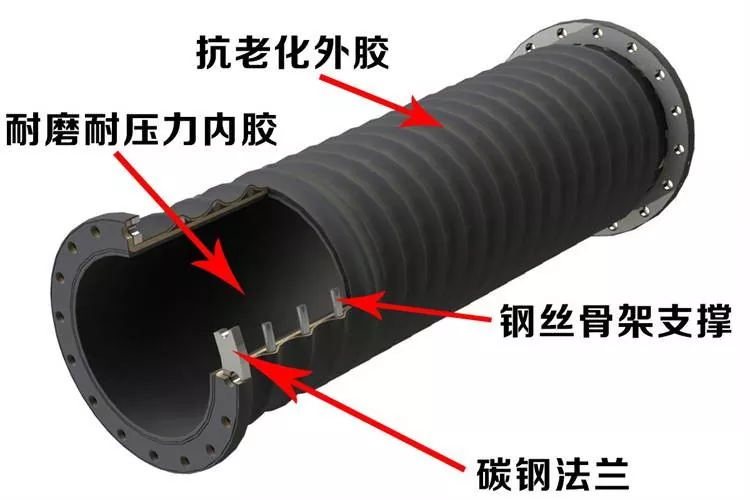

Ілюстрація структури продукту

Конструкція: зносостійка внутрішня гума, армуючий шар, каркас із спірального сталевого дроту, зовнішня гума та фланець із вуглецевої сталі

Опис основної структури

• Внутрішній гумовий шар:
Безпосередньо контактує з транспортуючим середовищем. Відповідні гумові матеріали можна вибрати відповідно до таких середовищ, як вода, шлам, мінеральний шлам, пісок і гравій, а також фактичних умов експлуатації.

• Армований тканинний шар:
Використовує багатошарову структуру кордної тканини/тканини, щоб витримувати основне навантаження тиску.

• Спіральний каркас із сталевого дроту:
Використовується для конструктивних рішень, які вимагають всмоктування або вакуумного транспортування, забезпечуючи підтримку корпусу шланга.

• Зовнішній гумовий шар:
Забезпечує зовнішній захист і може бути обраний відповідно до стійкості до старіння, стійкості до стирання та зовнішніх умов експлуатації.

• Кінцевий фланець:
Може бути оснащений фланцями з вуглецевої або нержавіючої сталі та підібраний відповідно до стандартів замовника, розмірів або креслень.

Ключові переваги

Транспортування великого діаметру:
Доступні в різних специфікаціях великого діаметру, придатні для транспортування середовищ великого потоку. Фактично доступний діапазон діаметрів повинен бути підтверджений відповідно до технічних вимог.

Адаптація всмоктування та нагнітання:
Відповідно до структурної конфігурації його можна використовувати для всмоктування, нагнітання або комбінованого всмоктування та нагнітання.

Зручне фланцеве з'єднання:
Фланці можна конфігурувати відповідно до загальних стандартів, таких як GB, DIN, ANSI, JIS, ASME та креслень замовника.

Додаткові зносостійкі рішення:
Для абразивних середовищ, таких як шлам, мінеральний шлам, пісок і гравій, відповідну внутрішню гуму та армуючі структури можна вибрати відповідно до умов зносу.

Гнучке підключення:
Гумові шланги забезпечують певну адаптивність до вигину та зміщення, придатні для вібрації обладнання, зміщення трубопроводу та умов відхилення установки.

Налаштований відповідно до умов роботи:
OEM і нестандартні налаштування доступні на основі діаметра, довжини, тиску, тиску вакууму, температури, гумового матеріалу, специфікацій фланців і кольору.

Технічні характеристики

Наступні параметри складено з наявної інформації про продукт. Оскільки різні діаметри, структури, довжини та умови експлуатації можуть вплинути на кінцеві характеристики, підтверджені технічні параметри/креслення мають переважну силу для офіційних закупівель.

Примітка підтвердження специфікації:
Оригінальна інформація про продукт містить описи двох різних діапазонів діаметрів: «DN100–DN1000» та «DN100–DN2000», тоді як у поточній таблиці параметрів зазначено до DN500. Щоб уникнути суперечливої ​​інформації на веб-сайті, перед публікацією рекомендується підтвердити остаточний діапазон постачання великого діаметру відповідно до фактичних можливостей виробництва та постачання.

Сценарії застосування

Майнінг

Використовується для транспортування мінерального шламу, хвостів і шламу, що містить частинки.

Для високоабразивних середовищ внутрішній гумовий матеріал і структуру армування слід вибирати відповідно до розміру частинок, концентрації, швидкості потоку та тиску.

Днопоглиблення

Підходить для днопоглиблювальних суден, шламових насосів, трубопроводів для скидання грязі та деяких підводних транспортних систем.

Може використовуватися для всмоктування та відкачування шламу, мулу, піску та інших матеріалів.

Порти та термінали

Використовується в системах транспортування рідин або матеріалів, які вимагають місткості великого діаметру та гнучких з’єднань.

Специфікації фланців можна налаштувати відповідно до вимог підключення на місці.

Пісок і гравій

Підходить для транспортування піску, гравію, водно-піщаних сумішей, розчину та інших сипучих матеріалів.

Зносостійкі конструкції можна вибрати відповідно до фактичних умов стирання.

Металургійна промисловість

Може використовуватися для транспортування промислової води, шламу, мінерального шламу та деяких промислових середовищ.

Також підходить для гнучких з'єднань трубопроводів між великим обладнанням.

Будівництво та інженерія

Залежно від рівня тиску, середовища та структурної конфігурації його можна застосовувати в будівельному обладнанні та інженерних проектах для транспортування рідин або матеріалів.

Передача промислових матеріалів

Підходить для промислових транспортних систем, таких як енергетичне, водоочисне та інженерне обладнання.

Індивідуальні рішення доступні відповідно до середовища та фактичних умов експлуатації.

Керівництво з вибору та підтвердження покупки

При купівлі всмоктувального та напірного фланцевого гумового шланга великого діаметра не рекомендується вказувати пропозицію лише на основі внутрішнього діаметра.

Для всмоктувальних і нагнітальних шлангів вимоги до вакуумного тиску, середнього стирання, температури та фланцевого з’єднання впливатимуть на остаточну конфігурацію конструкції та експлуатаційні характеристики.

• Спочатку підтвердьте транспортне середовище:
Вода, морська вода, шлам, мінеральний шлам, хвости, пісок, гравій або інші промислові середовища.

• Підтвердити умови роботи:
Швидкість потоку, робочий тиск, робочий вакуумний тиск, температура середовища, середня концентрація та розмір частинок.

• Підтвердьте вимоги до встановлення:
Внутрішній діаметр, довжина, вимоги до вигину/переміщення, стандарт фланця, розміри фланця та тип ущільнювальної поверхні.

• Для застосувань із високим рівнем стирання, таких як мінеральний шлам, хвости та пісок/гравій:
Слід підтвердити зносостійке внутрішнє гумове рішення.

• Для всмоктування або вакуумного транспортування:
Необхідно вказати рівень вакуумного тиску та підтвердити, чи потрібен каркас зі спірального сталевого дроту.

• Для нестандартних проектів:
Для технічного підтвердження рекомендується надати креслення, старі зразки шлангів або фактичні розміри підключення.

Запобіжні заходи при експлуатації

· Робочий тиск, тиск вакууму та температура не повинні перевищувати допустимий діапазон підтвердженої моделі шланга. Конкретні обмеження повинні бути предметом документів технічного підтвердження продукту.

· Під час транспортування абразивних середовищ, таких як пісок і мінеральний шлам, відповідну внутрішню структуру гуми слід вибирати відповідно до фактичних умов зносу, а корпус шланга слід регулярно перевіряти.

· Перед встановленням фланця перевірте стандарт фланця, відстань між болтовими отворами, ущільнювальну поверхню та розміри болтового з’єднання, щоб уникнути примусового вирівнювання під час встановлення.

· Для всмоктування необхідно підтвердити вимоги до вакууму та конфігурацію спірального сталевого дроту. У разі ненормального сплющення, згортання або деформації шланга припиніть використання шланга та перевірте умови експлуатації.

· Під час встановлення та транспортування уникайте непотрібних ударів, здавлювання або перетягування кінців фланців, щоб зменшити пошкодження з’єднувальних частин і корпусу шланга.

· Для спеціальних хімічних середовищ, високотемпературних середовищ або нестандартних умов експлуатації надайте таку інформацію, як склад середовища та температура перед покупкою. Технічний персонал повинен підтвердити сумісність матеріалів.

Технічне обслуговування та управління терміном експлуатації

Фактичний термін служби гумових шлангів великого діаметру залежить від середовища транспортування, тиску, тиску вакууму, температури, вигину, умов встановлення та частоти використання.

Тому технічне обслуговування повинно бути зосереджено на:

Регулярна перевірка + записи про робочі умови + своєчасне усунення ненормальних умов

· Регулярно перевіряйте, чи немає на зовнішньому гумовому шарі тріщин, ненормального зносу, здуття чи інших видимих ​​пошкоджень.

· Перевірте, чи немає в області фланцевого з’єднання ослабленості, витоку або ненормальної деформації.

· Перевірте стан шланга під час операцій всмоктування та нагнітання, звертаючи увагу на ненормальне сплющення, колапс або деформацію.

· Для абразивних середовищ, таких як мінеральний шлам і пісок/гравій, запишіть умови зносу відповідно до фактичного використання як орієнтир для майбутньої оптимізації вибору.

· Коли шланг не працює, уникайте тривалого стискання гострими предметами. Під час транспортування та зберігання зведіть до мінімуму непотрібне згинання та удари.

· Якщо виникає ненормальний тиск, очевидний витік, структурне пошкодження або ненормальне з’єднання, припиніть використання шланга та проведіть технічну перевірку.

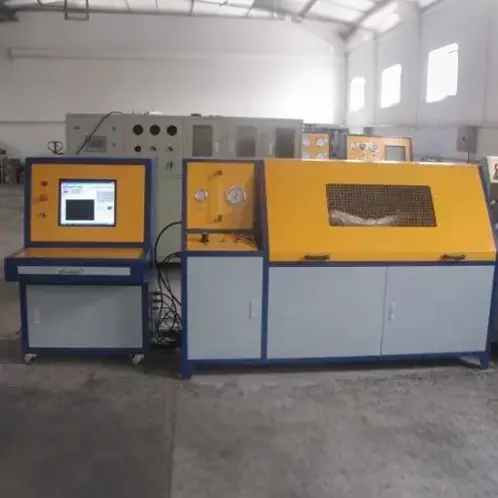

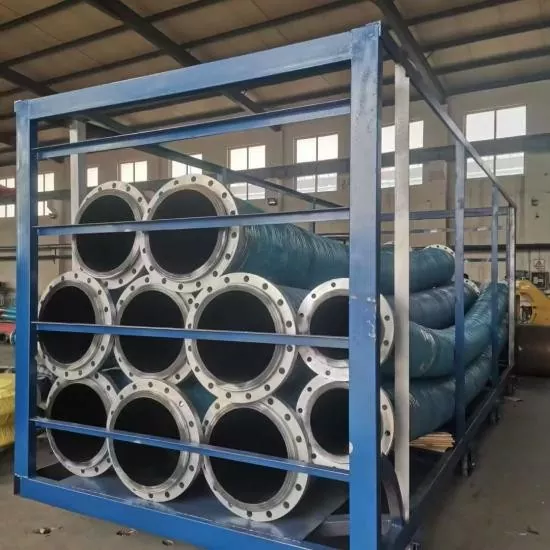

Контроль якості та доставка

Згідно з існуючою інформацією про продукт, готову продукцію можна перевірити відповідно до специфікацій продукції та вимог замовника, включаючи:

· Зовнішній вигляд

· Внутрішній діаметр

· Зовнішній діаметр

· Довжина

· Розміри фланців

· Тиск

· Вакуум / негативний тиск

· Твердість

· Ефективність гуми

Якщо клієнти мають спеціальні вимоги до випробувань, елементи перевірки та стандарти приймання повинні бути підтверджені перед замовленням.

Для індивідуальних продуктів специфікації, вимоги до фланців, рівень тиску, тиск вакууму, транспортне середовище та вимоги до доставки можуть бути підтверджені на етапі технічного підтвердження.

FAQ

1. Які технічні характеристики доступні для всмоктувального та нагнітального гумового шланга великого діаметра?

Поточна інформація про параметри містить загальні внутрішні діаметри, включаючи DN100, DN150, DN200, DN250, DN300, DN400 і DN500 мм. Більші розміри можуть бути технічно підтверджені відповідно до вимог проекту.

2. Чи можна встановити фланці на шланг?

так У виробі використовуються фланцеві з’єднання та можуть бути обладнані відповідно до стандартів GB, DIN, ANSI, JIS, ASME або креслень замовника.

3. Чи можна використовувати для транспортування мінерального шламу та хвостів?

так Відповідно до концентрації суспензії, розміру частинок, швидкості потоку, тиску та температури можна вибрати відповідні зносостійкі структури. Остаточне рішення має бути підтверджено відповідно до фактичних умов експлуатації.

4. Чи можна його використовувати для днопоглиблювальних проектів?

так Шланг можна вибрати відповідно до вимог до середовища, тиску, вакууму та способу встановлення днопоглиблювальної системи.

5. Чи можна налаштувати відповідно до креслень?

так Клієнти можуть надати креслення, зразки або докладні технічні параметри для підтвердження корпусу шланга та конструкції фланця.

6. Що таке MOQ?

MOQ залежить від типу продукту, специфікації, довжини та вимог до налаштування.

Стандартні продукти можуть підтримувати закупівлю невеликих партій. Конкретна кількість має бути підтверджена під час пропозиції.

7. Чи можна надати зразки?

Деякі стандартні продукти можуть надавати зразки або підтримку зразків. Вартість зразка та вартість транспортування підтверджуються відповідно до конкретного продукту та ситуації замовлення.

8. Який час доставки?

Стандартні продукти зазвичай вимагають 7–20 робочих днів.

Для індивідуальних продуктів, шлангів великого діаметру та спеціальних специфікацій час доставки має бути підтверджено відповідно до структури, кількості та виробничих вимог.

Чіткий графік доставки буде надано перед замовленням.

9. Як гарантується якість оптових замовлень?

Перевірки якості можуть проводитися відповідно до специфікацій продукту та вимог замовника, включаючи зовнішній вигляд, розміри, фланець, випробування тиску та вакууму.

Елементи спеціальної перевірки слід підтвердити перед покупкою.
