Чому вам варто вибрати наконечник з нержавіючої сталі 316L для надійних, стійких до корозії з’єднань трубопроводів

JIDONGDAнадає рішення промислового з’єднання для вимогливих додатків трубопроводів, а такожНаконечник з нержавіючої сталі 316Lє важливою опцією для систем, які вимагають надійних з’єднань, стійкості до корозії та тривалої служби. Розуміння властивостей матеріалу, конструкції з’єднання та вимог до застосування допомагає покупцям вибрати правильний компонент для своїх проектів.

Наконечник — це невеликий, але важливий компонент багатьох трубопроводів і систем транспортування рідин. Виготовлений з нержавіючої сталі 316L, він пропонує корисне поєднання стійкості до корозії, зварюваності, механічної міцності та сумісності з вимогливими промисловими середовищами. Низький вміст вуглецю в 316L допомагає знизити ризик сенсибілізації під час зварювання, а вміст молібдену покращує стійкість до локальної корозії порівняно зі звичайною нержавіючої сталлю 304 у багатьох середовищах. У цьому посібнику пояснюється, як працює наконечник з нержавіючої сталі, де він використовується, як оцінити його технічні характеристики та що покупці повинні враховувати перед розміщенням замовлення.

Зміст

1. Що таке наконечник з нержавіючої сталі 316L?
2. Ключові властивості та переваги матеріалу
3. Загальні промислові застосування
4. Як правильно вибрати наконечник
5. Наконечники з нержавіючої сталі 316L проти 304
6. Найкращі методи встановлення та обслуговування
7. Контрольний список закупівель для промислових покупців
8. Часті запитання
9. Висновок: пошук правильного рішення підключення

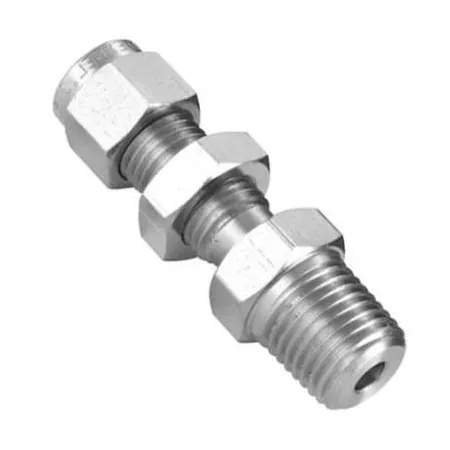

Що таке наконечник з нержавіючої сталі 316L?

Наконечник з нержавіючої сталі – це фітинг або з’єднувальний компонент, призначений для з’єднання, ущільнення, позиціонування або утримання трубок і трубопроводів, залежно від конкретної конструкції. Наконечники використовуються в різних системах з’єднання, включаючи сантехнічні затискні фітинги та вузли компресійного типу. Їх точна функція залежить від стандарту підключення та конфігурації оточуючих компонентів.

316L — це низьковуглецева аустенітна нержавіюча сталь, яка зазвичай ідентифікується як UNS S31603. До складу його сплаву входять хром, нікель і молібден. Хром сприяє формуванню захисного пасивного поверхневого шару, а молібден покращує стійкість до точкової та щілинної корозії в багатьох робочих середовищах.

Буква «L» означає низький вміст вуглецю. Порівняно зі стандартною нержавіючої сталлю 316, 316L має нижчий максимальний вміст вуглецю, зазвичай 0,03% за загальними характеристиками. Це допомагає зменшити осадження карбіду хрому та пов’язаний з цим ризик міжкристалітної корозії під час зварювання.

Однак сам по собі термін «наконечник 316L» не визначає всі характеристики продукту. Перед вибором компонента покупці повинні підтвердити тип з’єднання, розміри, відповідний стандарт матеріалу, обробку поверхні та передбачувані умови експлуатації.

Ключові властивості та переваги матеріалу

1. Покращена стійкість до корозії

Однією з основних причин, чому інженери вибирають нержавіючу сталь 316L, є її стійкість до багатьох корозійних середовищ. Його вміст молібдену, як правило, забезпечує кращу стійкість до локальної корозії, ніж нержавіюча сталь 304, що робить його корисним у застосуваннях, пов’язаних із застосуванням певних хімікатів для очищення, технологічних рідин і вологих промислових середовищ.

Тим не менш, 316L не стійкий до корозії. Теплі розчини хлоридів, висока концентрація хлоридів, відкладення та погано розроблені щілини все ще можуть спричинити точкову або щілинну корозію. Фактична продуктивність наконечника залежить від складу рідини, температури, часу впливу, стану поверхні та процедури очищення.

2. Хороша зварюваність

Низький вміст вуглецю в 316L робить його практичним вибором для зварних вузлів трубопроводів. Це допомагає зменшити ризик сенсибілізації в зоні термічного впливу при дотриманні відповідних процедур зварювання. Правильне зварювання, очищення після зварювання та належне відновлення поверхні залишаються важливими для підтримки стійкості до корозії.

3. Довговічність для промислового використання

Нержавіюча сталь 316L поєднує корисну механічну міцність із міцністю та пластичністю. Правильно підібраний наконечник може стати надійним з’єднувальним компонентом у промислових системах, які піддаються регулярній експлуатації, очищенню та обслуговуванню.

Фактичні межі тиску та температури повинні бути встановлені на основі повного з’єднувального вузла, включаючи конструкцію наконечника, сполучні компоненти, прокладку або ущільнювальні елементи, спосіб встановлення та рейтинги виробника. Одного лише сорту матеріалу недостатньо для визначення безпечного робочого тиску.

4. Придатність для очищуваних систем

При виготовленні з відповідним покриттям поверхні та геометрією з’єднання компоненти 316L можуть підтримувати системи обробки рідини, які можна очищати. Це особливо стосується харчової промисловості, виробництва напоїв, біотехнології та фармацевтичного обладнання.

Гігієнічна придатність залежить не тільки від сплаву. Необхідно також оцінити шорсткість поверхні, якість зварювання, контроль щілин, дренаж, пасивацію та відповідність чинним санітарним нормам.

• Хороша загальна стійкість до корозії в багатьох промислових середовищах.
• Покращена стійкість до локальної корозії порівняно з 304 у багатьох умовах, що містять хлорид.
• Композиція з низьким вмістом вуглецю, яка підтримує зварне виготовлення.
• Сумісність із відповідними процесами полірування та пасивації.
• Потенціал тривалого терміну служби при правильному виборі, установці та обслуговуванні.

Загальні промислові застосування

Наконечники з нержавіючої сталі 316L можна використовувати в різних системах транспортування рідин і технологічного обладнання. Відповідна конструкція залежить від того, чи має підключення підтримувати санітарне очищення, хімічну стійкість, частий демонтаж або постійну установку.

Переробка продуктів харчування та напоїв

Лінії виробництва харчових продуктів і напоїв часто потребують стійких до корозії компонентів, які витримують багаторазове миття та чищення. Відповідні наконечники 316L можна використовувати в вузлах трубопроводів для рідких інгредієнтів, перекачування напоїв і технологічного обладнання. Поверхні, що контактують із продуктом, мають відповідати застосовним вимогам щодо гігієни та матеріалів.

Фармацевтичне та біотехнологічне обладнання

Фармацевтичні та біотехнологічні підприємства можуть використовувати компоненти 316L у трубопроводах чистого процесу та супутньому обладнанні. У цих додатках відстеження матеріалу, обробка поверхні, перевірка зварних швів і сумісність із процедурами очищення та стерилізації можуть бути такими ж важливими, як і номінальна марка сплаву.

Хімічна обробка

Деякі системи перенесення хімікатів мають переваги від стійкості до корозії нержавіючої сталі 316L. Перш ніж визначати наконечник, інженери повинні оцінити точну хімічну концентрацію, робочу температуру, тиск і потенційний вплив хлоридів або інших агресивних речовин.

Промислові рідини та контрольно-вимірювальні системи

Залежно від конфігурації наконечник може бути частиною трубних з’єднань, приладових вузлів, технологічних колекторів або інших промислових рідинних систем. Правильна сумісність розмірів і надійна герметизація мають важливе значення для мінімізації витоків і перерв в обслуговуванні.

Для отримання додаткової інформації про вибір матеріалу покупці можуть звернутися до визнаних технічних ресурсів, таких як інструменти Parker та джерела монтажу, і порівняти вказівки з вимогами своєї власної системи.

Як правильно вибрати наконечник

Вибір відповідного наконечника вимагає не лише перевірки якості матеріалу. Технічно прийнятний компонент повинен відповідати системі трубопроводу, умовам експлуатації та відповідним вимогам до якості.

1. Підтвердьте тип підключення

Визначте, чи потребує застосування наконечник сантехнічного затискача, компонент компресійного фітингу чи інша спеціалізована конструкція. Ці конфігурації служать різним цілям і не є автоматично взаємозамінними.

2. Перевірте розміри та сумісність

Перевірте зовнішній діаметр труби, розміри з’єднання, геометрію сполучення та відповідний стандарт розмірів. Для з’єднань за допомогою затискачів перевірте сумісність між наконечником, прокладкою, затискачем і підключеною трубкою. Для компресійних систем перевірте повну серію фітингів та інструкції виробника зі складання.

3. Оцініть робоче середовище

Запишіть нормальний і максимальний робочий тиск, діапазон температур, технологічне середовище, очищувальні хімікати та очікувану частоту технічного обслуговування. Якщо система працює з рідинами, багатими на хлориди, або агресивними хімічними речовинами, вимагайте перевірки сумісності матеріалів, а не припускайте, що 316L підходить.

4. Укажіть обробку поверхні та документацію

Для гігієнічних застосувань визначте необхідну внутрішню та зовнішню обробку, шорсткість поверхні, де це можливо, і очікувану якість зварювання. Запитайте у постачальника, чи доступні звіти про випробування матеріалів, записи про перевірку розмірів або інша документація.

5. Підтвердьте відповідність вимогам

Визначте, чи вимагає проект певну специфікацію ASTM, EN, ASME, 3-A або іншу відповідну специфікацію. Не кожен наконечник автоматично відповідає всім стандартам. Підтвердьте конкретний продукт, матеріал, обробку та обсяг документації перед покупкою.

Наконечники з нержавіючої сталі 316L проти 304

Як 304, так і 316L широко використовуються аустенітні нержавіючі сталі, але їхній склад сплаву та корозійна стійкість відрізняються. У наступній таблиці наведено загальне порівняння для підтвердження попереднього вибору матеріалу.

Це порівняння є загальним, а не заміною інженерної оцінки. Жоден сплав не захищений від корозійного середовища. Для зварювальних робіт 304L і 316L часто порівнюють, оскільки їхній менший вміст вуглецю може допомогти зменшити ризик сенсибілізації.

Найкращі методи встановлення та обслуговування

Навіть високоякісна наконечник може передчасно вийти з ладу, якщо з’єднання встановлено неправильно або піддається невідповідним умовам експлуатації. Задокументована процедура встановлення та обслуговування допомагає захистити цілісність системи трубопроводів.

1. Огляньте перед складанням:Перевірте наконечник на наявність вм’ятин, подряпин, деформації, забруднення та видимої корозії.
2. Очистіть сполучні поверхні:Видаліть бруд, мастило, частинки та залишки, які можуть перешкоджати герметизації або гігієнічним характеристикам.
3. Використовуйте сумісні компоненти:Зіставте втулку з відповідною прокладкою, затискачем, трубкою або компонентами компресійного фітинга.
4. Виконайте процедуру встановлення:Використовуйте вказаний спосіб зварювання, послідовність монтажу та вимоги до затягування для типу з’єднання.
5. Огляньте після встановлення:Огляньте зварні шви та ущільнення, а потім проведіть відповідне випробування на герметичність або тиск відповідно до затвердженої процедури.
6. Дотримуватися графіку прибирання:Видаліть відкладення та залишки за допомогою хімікатів і процедур, сумісних зі сплавом і процесом.
7. Дослідіть повторювані збої:Перевірте, чи немає надмірного впливу хлоридів, невідповідних хімікатів для чищення, щілин, поганого дренажу чи неправильного складання.

Для критично важливих технологічних систем інтервали технічного обслуговування та методи перевірки повинні ґрунтуватися на операційному ризику, застосовних нормах і рекомендаціях виробника обладнання.

Контрольний список закупівель для промислових покупців

Перш ніж запитувати цінову пропозицію для наконечника з нержавіючої сталі, підготуйте стислий аркуш специфікацій. Це допомагає постачальникам визначити правильну конфігурацію та зменшує ризик отримання несумісних компонентів.

• матеріал:Підтвердьте марку 316L і необхідний стандарт матеріалу.
• Стиль підключення:Вкажіть сантехнічний хомут, компресійний, зварний або іншу необхідну конфігурацію.
• Розміри:Укажіть розмір трубки, розміри з’єднання та креслення, якщо є.
• Оздоблення поверхні:Вкажіть вимоги до полірування, шорсткості або пасивації, якщо це можливо.
• Умови обслуговування:Задокументуйте тиск, температуру, склад рідини та хімікати для чищення.
• Документи про якість:Запитайте про сертифікати матеріалів, протоколи перевірок і вимоги щодо відстеження.
• Деталі замовлення:Підтвердьте кількість, упаковку, час виконання та місце доставки.
• Стандарти проекту:Визначте будь-які обов'язкові санітарні, розмірні або нормативні вимоги.

Щоб отримати запит щодо конкретного продукту, покупці можуть переглянути сторінку продукту з наконечником із нержавіючої сталі 316L і запросити підтвердження доступних розмірів, конструкції з’єднання, документації щодо матеріалів та інших технічних деталей, перш ніж завершити свою специфікацію.

Часті запитання

1. Яка головна перевага наконечника з нержавіючої сталі 316L?

Його головною перевагою є поєднання стійкості до корозії, зварюваності та довговічності. Молібден у 316L загалом покращує стійкість до локальної корозії порівняно з нержавіючої сталлю 304, тоді як низький вміст вуглецю допомагає зменшити ризик сенсибілізації під час зварювання.

2. Чи підходить нержавіюча сталь 316L для харчової та фармацевтичної промисловості?

Він широко використовується в харчовій промисловості, фармацевтиці та інших гігієнічних системах. Однак придатність залежить від конкретного дизайну продукту, обробки поверхні, відстеження матеріалу, вимог до очищення та застосовних галузевих стандартів. Сам по собі клас матеріалу не встановлює нормативну чи санітарну відповідність.

3. Чи може наконечник 316L протистояти всім хімічним речовинам і розчинам хлоридів?

Ні. Незважаючи на те, що 316L забезпечує гарну стійкість до багатьох корозійних середовищ, за певних умов він все ще може зазнавати точкової, щілинної корозії або корозійного розтріскування під напругою. Хімічна концентрація, температура, тривалість впливу та конструкція компонентів повинні бути оцінені перед використанням.

4. Яка інформація потрібна для замовлення наконечника з нержавіючої сталі?

Надайте необхідну марку матеріалу, тип з’єднання, розміри, умови експлуатації, обробку поверхні, кількість і будь-які застосовні стандарти. Креслення, специфікації сполучних компонентів і вимоги до документації можуть допомогти постачальнику підтвердити сумісність.

5. Чи кожна наконечник 316L відповідає санітарним нормам?

Ні. Відповідність санітарним нормам залежить від повного дизайну продукту, якості виготовлення, обробки поверхні, документації на матеріал і конкретного стандарту. Якщо для вашого проекту необхідна відповідність вимогам 3-A, ASME BPE чи іншого стандарту, вимагайте підтвердження конкретного продукту.

6. Як покупці можуть перевірити якість наконечника 316L?

Попросіть відповідні звіти про випробування матеріалів, результати перевірки розмірів, дані про обробку поверхні та документацію про відстеження. Для критичних застосувань переконайтеся, що документи відповідають продукту, що постачається, і необхідним специфікаціям.

Висновок: пошук правильного рішення підключення

Наконечник з нержавіючої сталі 316L може бути надійним вибором для систем трубопроводів і транспортування рідин, які потребують стійкості до корозії, міцних з’єднань і сумісності з вимогливими промисловими умовами. Його продуктивність залежить не лише від марки сплаву, але й від точності розмірів, конструкції з’єднання, обробки поверхні, якості встановлення та хімічного складу робочого середовища.

Для покупців, які оцінюють варіанти від JIDONGDA, найефективнішим підходом є спочатку визначити технічні вимоги програми, а потім перевірити специфікації продукту та супровідну документацію. Якщо вам потрібна допомога у визначенні відповідної конфігурації, підтвердженні розмірів або обговоренні вимог вашого проекту,зв'яжіться з намищоб отримати інформацію про продукт і дослідити рішення підключення, адаптоване до вашої програми.
