Як потужний фланцевий гумовий шланг великого діаметру може підвищити надійність у складних промислових застосуваннях

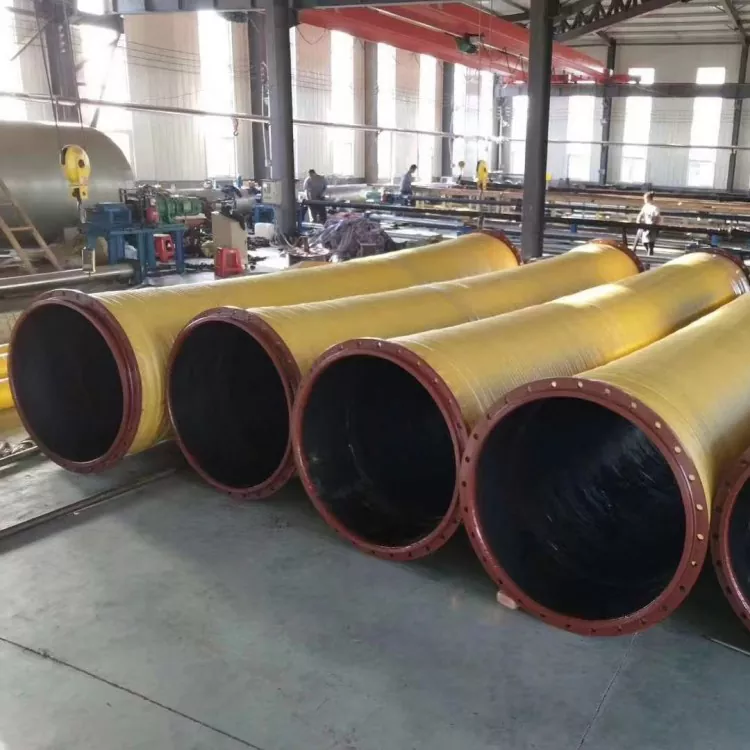

JIDONGDAзабезпечуєГумовий шланг з фланцем великого діаметра для важких умовдля складних промислових конвеєрних додатків, включаючи гірничодобувну промисловість, транспортування піску та гравію, транспортування хвостів та важке обладнання. Завдяки посиленій структурі, зносостійким гумовим варіантам і конфігурованим фланцевим з’єднанням він допомагає інженерам будувати системи перекачування рідини та суспензії, які відповідають складним умовам експлуатації.

Шланг великого діаметру повинен робити більше, ніж переміщувати матеріал з однієї точки в іншу. Під час важких операцій абразивні частинки, коливання тиску, вібрація та механічні навантаження можуть прискорити знос і збільшити вимоги до обслуговування. Вибір правильногоГумовий шланг з фланцем великого діаметра для важких умоввимагає оцінки середовища, що транспортується, внутрішнього діаметра, структури армування, робочого тиску, вимог до вакууму, температури та розмірів фланців разом. У цьому посібнику пояснюється, як ці шланги працюють, де вони використовуються, як вибрати відповідні специфікації та які методи обслуговування допомагають підтримувати надійну роботу. У ньому також описано технічні деталі, які покупці повинні підтвердити у виробника перед розміщенням замовлення.

Зміст

1. Навіщо важким промисловим системам потрібні спеціальні гумові шланги?
2. Як побудований надміцний фланцевий гумовий шланг?
3. Які основні переваги фланцевого шланга великого діаметра?
4. У яких галузях промисловості використовуються гумові шланги з фланцями для важких навантажень?
5. Як вибрати правильні характеристики шланга?
6. Як порівнюють ключові фактори вибору?
7. Як встановлення та технічне обслуговування можуть подовжити термін служби?
8. Часті запитання
9. Як знайти відповідний шланг?

Навіщо важким промисловим системам потрібні спеціальні гумові шланги?

Промислові конвеєрні системи часто працюють в умовах, які швидко виявляють обмеження звичайних шлангів. Коли трубопровід транспортує мінеральний шлам, пісок, гравій або хвости, тверді частинки неодноразово контактують із внутрішньою стінкою. З часом це стирання може зменшити товщину стінки, послабити структуру шланга та збільшити ризик протікання.

Інші проблеми включають коливання тиску, вібрацію обладнання, обмежений простір для встановлення та рух між підключеними компонентами. У системах всмоктування негативний тиск вводить ще одну важливу увагу: шланг повинен мати відповідну структуру, щоб протистояти згортанню за вказаних умов вакууму.

A Гумовий шланг з фланцем великого діаметра для важких умоввирішує ці проблеми за допомогою спеціального вибору матеріалу, армування та кінцевих з’єднань. Його великий отвір дозволяє транспортувати великий об’єм матеріалу, а фланцеве розташування забезпечує певний зв’язок із сумісними трубопроводами та обладнанням.

Однак позначення важких умов не означає автоматично, що кожен шланг може витримувати будь-який тиск, температуру чи абразивне середовище. Правильний інженерний вибір є важливим для безпечної та надійної роботи.

Як побудований надміцний фланцевий гумовий шланг?

Продуктивність шланга залежить від взаємодії декількох структурних компонентів. Кожен рівень виконує різні функції, і остаточна конфігурація повинна відображати фактичне робоче середовище.

1. Внутрішній гумовий шар

Внутрішня труба безпосередньо контактує з транспортованим середовищем. Для абразивних матеріалів, таких як пісок, мінеральний шлам і хвости, гумову суміш слід вибирати відповідно до розміру частинок, концентрації, характеристик текучості та очікуваного ступеня зношування.

Сумісність матеріалів також має значення. Склад, придатний для води, може бути непридатним для роботи з маслом, агресивними хімічними речовинами або при високій температурі. Покупці повинні підтвердити рекомендований матеріал підкладки у виробника, а не вважати, що один склад гуми підходить для кожного застосування.

2. Армуючий шар

Армування забезпечує структурну міцність, необхідну для витримування заданих умов експлуатації. Залежно від застосування конструкція може містити кілька шарів кордної тканини або інших армуючих матеріалів.

Якщо використовується всмоктування або негативний тиск, може знадобитися спіральний сталевий дріт або інша відповідна опорна конструкція. Конструкція арматури повинна відповідати робочому тиску, тиску розрідження, довжині шланга, умовам вигину та механічним навантаженням.

3. Зовнішня гумова кришка

Зовнішнє покриття допомагає захистити арматуру від впливу навколишнього середовища, стирання поверхні та механічних пошкоджень. Його формула повинна відображати умови установки, включаючи контакт з навколишнім обладнанням, вплив погодних умов і потенційний контакт з маслами або іншими речовинами.

4. Фланцеві з'єднання

Фланці створюють механічне з'єднання між шлангом і прилеглим трубопроводом або обладнанням. Їхні розміри, матеріали, розташування отворів під болти та ущільнювальні поверхні повинні відповідати межі сполучення.

Залежно від вимог проекту, конфігурації фланців можуть бути визначені відповідно до GB, DIN, ANSI, JIS, ASME або креслень замовника за умови технічного підтвердження. Правильне вирівнювання та сумісні ущільнювальні компоненти мають важливе значення для зменшення витоку та уникнення непотрібного навантаження на з’єднання.

Які основні переваги фланцевого шланга великого діаметра?

При правильному визначенні міцний гумовий шланг може запропонувати кілька практичних переваг для промислових конвеєрних систем.

• Транспортування великих обсягів:Великий внутрішній діаметр підтримує рух значних кількостей рідини або відповідних твердо-рідких сумішей.
• Стійкість до стирання залежно від застосування:Правильно підібрана внутрішня гумова суміш допомагає контролювати знос, викликаний абразивними частинками.
• Посилена конструкція:Відповідна конструкція арматури підтримує необхідний тиск і механічні робочі умови.
• Гнучке підключення трубопроводу:Гумова конструкція може витримувати певні рухи при монтажі та вібрацію, якщо шланг правильно сконструйовано та встановлено.
• Конфігуровані фланцеві інтерфейси:Розміри підключення та розташування фланців можна вказати відповідно до сумісного обладнання.
• Налаштування на основі проекту:Діаметр, довжина, вимоги до тиску, матеріали та деталі з’єднання можна переглянути відповідно до потреб індивідуального проекту.

Ці переваги залежать від правильного проектування, якості виготовлення та встановлення. Шланг, який має неправильний розмір або експлуатується поза номінальними умовами, може передчасно вийти з ладу, навіть якщо його загальна конструкція призначена для експлуатації у важких умовах.

У яких галузях промисловості використовуються гумові шланги з фланцями для важких навантажень?

Поєднання великого отвору, посиленої конструкції та настроюваних з’єднань робить цю категорію шлангів корисною в кількох галузях промисловості.

Гірнича справа та збагачення корисних копалин

У гірничодобувних роботах можуть використовуватися шланги великого діаметру для транспортування мінерального шламу, рудного шламу та інших абразивних сумішей. Вибір футеровки вимагає уваги до характеристик частинок, концентрації, швидкості потоку та ступеня зносу.

Транспортування піску, гравію та хвостів

Роботи з піском і гравієм часто переміщують суміші, що містять тверді частинки, які можуть спричинити значне внутрішнє стирання. Правильно підібраний шланг може забезпечити гнучкий зв'язок між сумісним транспортуючим обладнанням і ділянками трубопроводу.

Порти та днопоглиблювальні проекти

Будівництво порту та операції з днопоглиблення можуть вимагати перекачування великого об’єму води, осаду та відповідних сумішей шламу. Залежно від установки, шланг необхідно оцінити на умови всмоктування, рух, коливання тиску та вплив навколишнього середовища.

Металургія та важке виробництво

Металургійні заводи та інші важкі промислові об’єкти можуть використовувати гумові шланги в окремих системах промислової води, рідини та транспортування матеріалів. Сумісність середовищ, температурні обмеження та робочий тиск необхідно перевіряти для кожної служби.

Великі насоси та інженерне обладнання

Великі насосні агрегати та інженерні системи можуть виграти від гнучких шлангових з’єднань, де необхідно враховувати рух або вібрацію обладнання. Шланг слід встановлювати в межах дозволеного радіуса вигину і не використовувати для компенсації неправильно вирівняних або непідкріплених трубопроводів.

Як вибрати правильні характеристики шланга?

Вибір шланга лише за діаметром або закупівельною ціною може призвести до проблем із сумісністю та непотрібних витрат на заміну. Систематична оцінка допомагає покупцям визначити відповідну конфігурацію до початку виробництва.

Крок 1: Визначте носій, що транспортується

Детально опишіть матеріал. Для суспензії надайте твердий склад, розмір частинок, концентрацію та будь-які незвичні характеристики потоку. Для рідин визначте хімічний склад і температуру. Ці деталі допомагають визначити, чи підходить запропонована внутрішня гума.

Крок 2: Підтвердьте робочий тиск і вакуум

Вкажіть нормальний і максимальний робочий тиск, коливання тиску та чи працює система на всмоктуванні. Для вакуумного обслуговування забезпечте необхідний негативний тиск і робочі умови. Робочий тиск і вакуумний опір є окремими конструктивними міркуваннями, і їх слід перевіряти незалежно.

Крок 3: Визначте діаметр і довжину

Перевірте необхідний внутрішній діаметр, загальну довжину, розташування з’єднань і простір для установки. Проект повинен враховувати вимоги до потоку, інтерфейси обладнання та дозволені умови вигину.

Крок 4: відповідність стандарту фланців

Надайте необхідний стандарт фланця або повний технічний малюнок. Перевірте зовнішній діаметр фланця, товщину, кількість отворів під болт, діаметр отвору під болт, розміри кола болта та поверхню ущільнення. Одного номінального діаметра недостатньо для гарантії сумісності.

Крок 5: Визначте вимоги до перевірки

Перед замовленням узгодьте обсяг перевірки та відповідні критерії приймання. Залежно від проекту це може включати перевірку розмірів, перевірку фланців, зовнішній вигляд, твердість, характеристики гуми, випробування тиском або вакуумом.

Методи випробувань, вимоги до зразків і межі прийнятності повинні бути підтверджені письмово. Не думайте, що кожна перевірка включена як стандартна частина кожного замовлення.

Як порівнюють ключові фактори вибору?

У наступній таблиці наведено основні технічні міркування для різних транспортних середовищ. Це рекомендації щодо вибору, а не гарантовані оцінки продукту.

Щоб отримати індивідуальну рекомендацію, надайте ці деталі виробнику разом із кресленнями, фотографіями монтажу або існуючими специфікаціями шлангів, якщо вони є.

Як встановлення та технічне обслуговування можуть подовжити термін служби?

Навіть добре сконструйований шланг потребує правильного встановлення та регулярного огляду. Технічне обслуговування особливо важливе для застосувань, пов’язаних із застосуванням абразивних середовищ, змінного тиску та вібрації важкого обладнання.

Найкращі методи встановлення

• Переконайтеся, що розміри фланців і ущільнювальні поверхні відповідають підключеному обладнанню.
• Перед затягуванням болтів фланця вирівняйте прилеглі трубопроводи.
• Використовуйте сумісні прокладки та дотримуйтесь зазначеної процедури затягування болтів.
• Уникайте скручування шланга під час монтажу або силового згинання, ніж мінімальний радіус, дозволений виробником.
• Забезпечте належну опору для важких шлангів і з’єднаних трубопроводів.
• Тримайте шланг подалі від гострих країв, надмірних зовнішніх навантажень і шкідливих джерел тепла.
• Перед введенням в експлуатацію переконайтеся, що вся збірка відповідає фактичному тиску, температурі та середовищу, що транспортується.

Перелік планових перевірок

• Огляньте внутрішню обшивку, де це дозволяє доступ або методи перевірки.
• Перевірте зовнішню кришку на наявність тріщин, порізів, відкритої арматури та надмірного зносу.
• Подивіться на опуклість, деформацію, перегин або ознаки структурного пошкодження.
• Перевірте фланцеві з’єднання на предмет протікання, ослаблених кріплень і пошкоджених ущільнювальних поверхонь.
• Записуйте робочий тиск, температуру та будь-які зміни в транспортованому матеріалі.
• Замініть пошкоджені вузли відповідно до застосовних процедур безпеки та вказівок виробника.

Частота перевірки повинна відображати важкість роботи, історію обслуговування та наслідки несправності. Якщо змінюється середовище, тиск, умови вакууму або схема установки, переоцініть специфікацію шланга, а не припускайте, що існуючий вузол залишається придатним.

Часті запитання

1. Для чого використовується важкий фланцевий гумовий шланг великого діаметра?

Він розроблений для вимогливих додатків транспортування, які можуть включати великі об’єми потоків, абразивні середовища або з’єднання важкого обладнання. Типові сфери застосування включають гірничий шлам, транспортування піску та гравію, транспортування хвостів, окремі портові операції та промислові транспортні системи.

2. Чи можна використовувати цей шланг для транспортування хвостів?

Так, можна розглядати відповідну конфігурацію для транспортування хвостів. Виробник повинен оцінити розмір частинок, концентрацію твердих частинок, швидкість потоку, тиск, температуру та очікуваний знос перед тим, як підтвердити відповідну структуру та футеровку шланга.

3. Чи завжди важка конструкція означає вищий рейтинг тиску?

Ні. Важкий режим зазвичай відноситься до конфігурації, розробленої для вимогливих умов експлуатації, але він не встановлює автоматично вищий робочий тиск. Номінальний тиск залежить від повної конструкції шланга та заданих умов експлуатації.

4. Чи можна налаштувати розміри фланців?

Конфігурації фланців можна перевірити на відповідність визнаним стандартам або кресленням замовника за умови технічного підтвердження. Покупці повинні надати повні розміри з’єднання, включаючи малюнок болтів, товщину фланця та вимоги до ущільнювальної поверхні.

5. Чи можна використовувати шланг для всмоктування?

Потенційно, якщо обрана конструкція спеціально підходить для необхідного негативного тиску. Перед використанням слід перевірити необхідний рівень вакууму та будь-яке опорне посилення. Напірний шланг не слід автоматично вважати придатним для всмоктування.

6. Яку інформацію повинні надати покупці, коли запитують пропозицію?

Укажіть необхідний внутрішній діаметр, довжину шланга, середовище, що транспортується, робочий тиск, вимоги до вакууму, якщо застосовно, температурний діапазон, стандарт фланців, умови встановлення, кількість замовлення та вимоги до перевірки. Креслення та фотографії можуть допомогти прояснити незвичайні потреби підключення або встановлення.

Як знайти відповідний шланг?

Вибір правильногоГумовий шланг з фланцем великого діаметра для важких умовпередбачає балансування пропускної здатності, стійкості до стирання, армування, вимог до тиску та вакууму, сумісності фланців та міркувань технічного обслуговування. Ретельно підібраний шланг може допомогти зменшити знос, якого можна уникнути, спростити підключення обладнання та забезпечити більш надійні промислові транспортні операції.

JIDONGDA пропонує конфігурацію шлангів, орієнтовану на застосування, і налаштування на основі вимог проекту. Незалежно від того, чи працює ваша система з мінеральним шламом, піском, гравієм, хвостами або іншими сумісними середовищами, поділіться своїми технічними характеристиками та умовами експлуатації з командою інженерів.Зв'яжіться з намисьогодні, щоб обговорити вашу заявку, запитати індивідуальну пропозицію та визначити відповідну конфігурацію шланга для вашого обладнання та потреб проекту.
