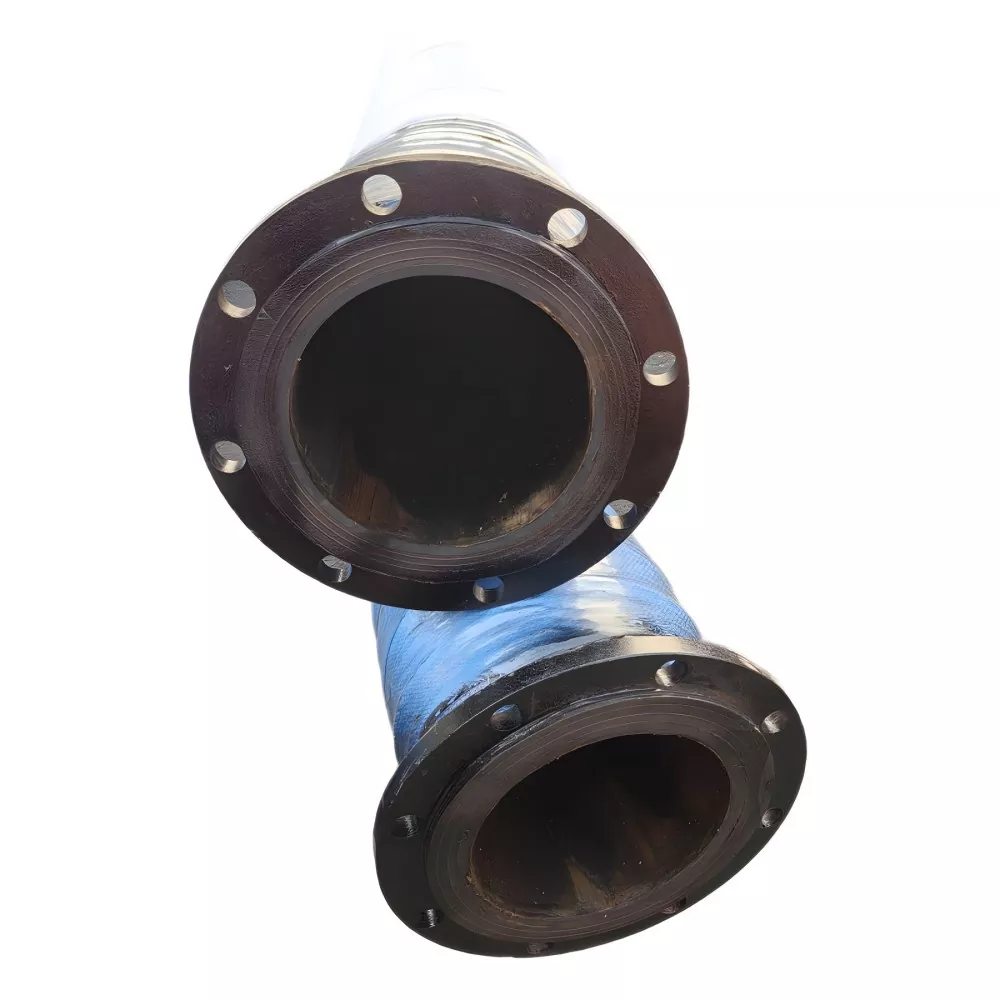

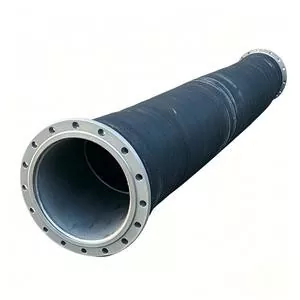

Гнучкий гумовий шланг з фланцем великого діаметру

Гнучкий фланцевий гумовий шланг великого діаметру JIDONGDA в основному використовується для гнучкого з'єднання та транспортування середовища між великим обладнанням, насосними агрегатами, трубопроводами та мобільним обладнанням.

Продукт має корпус гумового шланга в поєднанні з армуючими структурами та оснащений фланцями на обох кінцях. Підходить для транспортування:

· Вода

· Морська вода

· Гній

· Мінеральний шлам

· Пісок і гравій

· Хвости

· Деякі промислові носії

Основне позиціонування даного продукту - гнучке з'єднання. Тому під час вибору, окрім тиску та діаметра, також слід враховувати такі фактори, як вібрація обладнання, зміщення трубопроводу, відхилення при монтажі, простір для вигину та довжина шланга.

Ключові переваги

01 | Можливість гнучкого підключення

Корпус гумового шланга забезпечує певну здатність до згинання та зміщення, що робить його придатним для гнучких з’єднань поблизу інтерфейсів обладнання.

02 | Транспортування великих потоків

Конструкцію великого діаметру можна використовувати для транспортування великих обсягів носіїв. Специфічний діапазон діаметрів повинен бути підтверджений відповідно до фактичних вимог до продукту та проекту.

03 | Відповідність фланців

Обидва кінці можуть бути оснащені фланцями з вуглецевої сталі, нержавіючої сталі або іншими фланцями, і їх можна узгодити відповідно до загальних стандартів або креслень замовника.

04 | Додаткова структура всмоктування та нагнітання

Відповідно до фактичних вимог до вакууму можна налаштувати відповідні армуючі конструкції та каркаси зі спірального сталевого дроту.

05 | Середня здатність до адаптації

Для таких середовищ, як вода, морська вода, шлам, мінеральний шлам і пісок, відповідні внутрішні гумові матеріали можна вибрати відповідно до вимог до матеріалів і умов зносу.

06 | Нестандартне налаштування

Налаштування доступне для:

· Діаметр

· Довжина

· Тиск

· Вакуумний тиск

· Температура

· Фланець

· Гумова суміш

· Колір

Структура продукту

Внутрішній гумовий шар безпосередньо контактує з транспортуючим середовищем.

Армований шар тканини витримує тиск.

Якщо необхідна вакуумна підтримка, можна сконфігурувати структуру армування зі спірального сталевого дроту.

Зовнішній гумовий шар забезпечує стійкість до старіння та захист навколишнього середовища.

Торцеві фланці використовуються для болтового з'єднання обладнання з трубопроводами.

Чому варто вибрати гнучку фланцеву конструкцію

Коли стаціонарні трубопроводи відчувають вібрацію насосного агрегату, рух обладнання або помилки монтажу, у точках з’єднання може виникнути додаткова напруга.

Гнучкі гумові шланги можуть служити гнучкими ділянками в трубопроводах, допомагаючи пристосуватися до певних зсувів і вібрації.

Фактично допустимий радіус вигину, діапазон зміщення та спосіб встановлення повинні бути підтверджені відповідно до конкретної конструкції.

Типові місця встановлення

Зазвичай використовується в:

· Всмоктувальний або випускний кінці насоса

· З'єднання між обладнанням і магістральними трубопроводами

· Точки підключення мобільного обладнання

· Промислові трубопроводи, що потребують частого монтажу та демонтажу

Розміри фланця повинні відповідати положенню відповідного фланця, ущільнювальної поверхні та отворів для болтів.

Технічні параметри

Галузі застосування

Майнінг:
Використовується для транспортування мінерального шламу, хвостів і середовищ, що містять частинки.

Днопоглиблення:
Використовується для транспортування суспензії, мулу та піску.

Порти:
Використовується для транспортування великих потоків рідини та матеріалів.

Пісок і гравій:
Використовується для транспортування водопіщаних сумішей і сипких матеріалів.

Будівельна техніка:
Використовується для гнучких з'єднань між насосами, обладнанням і мобільними трубопроводами.

Промислове транспортування:
Використовується для промислової води, суспензії та інших відповідних транспортних середовищ.

Очки відбору

При покупці рекомендується надати наступну інформацію:

· Внутрішній діаметр

· Довжина

· Робочий тиск

· Робочий вакуумний тиск

· Транспортне середовище

· Температура

· Швидкість потоку

· Вимоги до вигину/переміщення

· Фланець стандартний

Якщо використовується для вакуумного всмоктування, необхідно чітко вказати рівень вакуумного тиску.

У разі транспортування абразивних середовищ, таких як пісок або мінеральний шлам, необхідно вказати розмір частинок і концентрацію.

Використання та технічне обслуговування

· Уникайте перевищення підтвердженого тиску, тиску вакууму та діапазону температур.

· Не натягуйте та не скручуйте шланг під час встановлення.

· Регулярно перевіряйте зовнішні гумові тріщини, опуклості, ненормальний знос і протікання фланців.

· Припиніть використання шланга та перевірте умови експлуатації, якщо сталося структурне пошкодження або ненормальне згортання шланга.

Налаштування продукту / OEM & ODM

Для нестандартних специфікацій продукти можуть бути підтверджені відповідно до креслень замовника, зразків або технічних параметрів.

Рекомендується надати:

Внутрішній діаметр / ID: ____

Довжина / Довжина: ____ м

Робочий тиск / Робочий тиск: ____ МПа

Робочий вакуум / Вакуум: ____ кПа

Робоча температура / Температура: ____ ℃

Транспортне середовище / середовище: ____

Стандартний фланець / Стандартний фланець: ____

Розміри фланців / Розміри фланців: ____

Кількість покупки / Кількість: ____

Порт призначення / пункт призначення: ____

FAQ

Які основні переваги цього шланга?

Основними перевагами є поєднання транспортування великого діаметру та можливості гнучкого з’єднання, що робить його придатним для застосувань, пов’язаних із вібрацією обладнання, зміщенням трубопроводу та відхиленням монтажу.

Чи можна виготовити фланець за кресленнями?

так Технічне підтвердження може бути виконано відповідно до стандарту фланців, розмірів або креслень, наданих клієнтами.

Чи можна використовувати для мінерального шламу?

так Відповідні внутрішні гумові матеріали та армуючі структури можна вибрати відповідно до концентрації мінерального шламу, розміру частинок, швидкості потоку, тиску та температури.

Що таке MOQ?

MOQ підтверджується відповідно до специфікації, довжини, структури та вимог до налаштування.

Стандартні продукти можуть підтримувати закупівлю дрібних партій залежно від умов замовлення.

Який час доставки?

Стандартні продукти зазвичай можуть бути організовані протягом приблизно 7–20 робочих днів.

Індивідуальні продукти та спеціальні характеристики повинні бути підтверджені відповідно до вимог замовлення.
