Короткий зміст статті: A гофрований металевий компенсаторзабезпечує контрольовану гнучкість для промислових трубопроводів, які піддаються впливу теплового розширення, вібрації, коливань тиску та механічного руху. Використовуючи гофровану сильфонну конструкцію з нержавіючої сталі, він може компенсувати осьові, бічні та кутові зміщення, одночасно допомагаючи зменшити втому зварного шва, витік фланця та пов’язану з напругою деформацію. У цьому посібнику пояснюється його принцип роботи, основні технічні характеристики, варіанти матеріалів, застосування, фактори вибору та переваги для вимогливих трубопровідних систем.
Зміст
- Що таке гофрований металевий компенсатор?
- Як це працює в промислових трубопроводах?
- Які ключові технічні характеристики?
- Які основні переваги?
- Де це зазвичай використовується?
- Як вибрати правильний продукт?
- Часті запитання
- Заключні думки

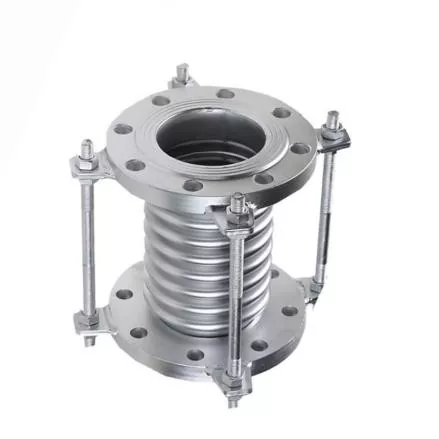

Що таке гофрований металевий компенсатор?
JIDONGDAпоставки aГофрований металевий компенсаторпризначений для забезпечення контрольованої гнучкості промислових трубопроводів без шкоди для структурної стабільності. Конструкція гофрованого сильфона дозволяє трубопроводу адаптуватися до переміщень, спричинених змінами температури, вібрацією обладнання, коливаннями тиску та механічними навантаженнями.
На відміну від жорсткої секції труби, компенсаційний шов створює свідомо гнучку зону в системі трубопроводу. При нагріванні або охолодженні трубопроводу його довжина і положення можуть змінюватися. Якщо ці рухи обмежені, надмірне напруження може накопичуватися навколо зварних швів, фланців, клапанів, насосів і підключеного обладнання. Правильно розроблений металевий компенсатор допомагає поглинати ці рухи, перш ніж вони стануть руйнівними навантаженнями.
Для покупців, які оцінюють промислові металеві компенсатори, матеріал сильфона, вимоги до руху, номінальний тиск, діапазон температур, спосіб з’єднання та середовище встановлення слід розглядати разом.
Як це працює в промислових трубопроводах?
Принцип дії заснований на керованій пружній деформації гофрованого металевого сильфона. Численні звивини дозволяють сильфону згинатися під час руху з’єднаних трубопроводів, тоді як металева конструкція підтримує межу тиску.
Компенсація теплового розширення
Високотемпературні трубопроводи розширюються, коли температура процесу підвищується, і стискаються, коли вони падають. У парових, бойлерних, хімічних, масляних і теплоносіях системах повторювані температурні цикли можуть спричинити значний рух. Гофрований сильфон поглинає це зміщення та зменшує напругу, що передається на жорсткі секції труби.
Механічна компенсація та компенсація вібрації
Промислове обладнання, таке як насоси, компресори, вентилятори, турбіни та обертові механізми, може спричиняти вібрацію в підключених трубопроводах. Відповідно сконструйований компенсатор може забезпечити контрольований рух і запобігти передачі вібрації безпосередньо через жорсткі трубні з’єднання.
Різнонаправлений рух
Залежно від конструкції системи, металеві компенсатори можуть компенсувати три основні категорії рухів:
- Осьовий рух:стиснення або розтягування вздовж осі труби.
- Бічний рух:зсув з'єднаних ділянок труби вбік.
- Кутовий рух:обертальний рух між з'єднаними ділянками трубопроводу.
Які ключові технічні характеристики?
Вибір компенсатора слід починати з фактичних умов експлуатації, а не просто з вибору номінального розміру труби. Інформація про продукт JIDONGDA охоплює сильфони з нержавіючої сталі з різними матеріалами та конфігураціями з’єднань для промислового застосування.
| Параметр | Типова специфікація | Інженерні міркування |
|---|---|---|
| Конструкція сильфона | Гофрований сильфон з нержавіючої сталі | Забезпечує контрольовану гнучкість і компенсацію рухів |
| матеріал | SS304 / SS316 / SS321 / індивідуальні сплави | Виберіть відповідно до температури, корозії та сумісності з носіями |
| Робочий тиск | PN10–PN40, залежно від конструкції | Має відповідати фактичним умовам експлуатації та тиску |
| Діапазон температур | -80°C до +600°C, залежно від матеріалу | Марка матеріалу та конструкція визначають допустимі температурні межі |
| Рух | Осьовий / бічний / кутовий | Тип і величину руху слід розрахувати перед вибором |
| Розмір | DN15–DN300 | Різьбові версії зазвичай охоплюють менші діаметри |
| Зв'язки | Різьбові / фланцеві / приварні | Виберіть відповідно до схеми трубопроводу та вимог до встановлення |
| Сумісні носії | Пара / гаряча вода / нафта / газ / хімічні рідини | Підтвердьте сумісність матеріалу з фактичним середовищем |
Фактичні вимоги до тиску, температури, руху, частоти циклів і втоми повинні бути підтверджені для кожного проекту. Якщо стандартні конфігурації не відповідають умовам встановлення, можна розглядати індивідуальні конструкції.
Які основні переваги?
1. Надійна робота при підвищених температурах
Металеві сильфони особливо підходять для застосувань, де температури перевищують практичний робочий діапазон багатьох звичайних гнучких компонентів. Залежно від вибору матеріалу та дизайну конструкція з нержавіючої сталі може підтримувати вимогливе теплове середовище.
2. Зниження напруги в трубопроводі
Тепловий рух може поступово створювати надмірні навантаження на фіксовані точки та з’єднання обладнання. Забезпечуючи контрольовану гнучкість, компенсатор допомагає перерозподіляти рух і зменшувати концентрацію напруги в критичних областях.
3. Краща стійкість до вібрації
Там, де обладнання створює постійну або періодичну вібрацію, гнучке металеве з’єднання може допомогти ізолювати рух між обладнанням і трубопроводом. Це може сприяти покращенню стабільності системи, коли з’єднання правильно вибрано та встановлено.
4. Гнучкі параметри встановлення
Різьбові, фланцеві та зварні конфігурації дають змогу інтегрувати компенсатори в різні архітектури трубопроводів. Різьбові вироби малого діаметра можуть бути корисними для компактних з’єднань обладнання, тоді як фланцеві та зварні конструкції підходять для великих промислових трубопровідних систем.
5. Довгострокова циклічна продуктивність
Промислові трубопроводи можуть зазнавати тисячі циклів нагрівання та охолодження протягом свого терміну служби. Таким чином, правильна геометрія сильфона, вибір матеріалу, якість формування та контроль руху важливі для досягнення надійних показників втоми.
Де це зазвичай використовується?
Гофрований металевий компенсатор є цінним скрізь, де жорсткі трубопроводи повинні витримувати теплові або механічні переміщення. Типові області застосування включають:
- Трубопроводи нафтохімічної обробки
- Електростанції
- Парові та котельні системи
- Високотемпературні системи ОВК
- Промислове пічне обладнання
- Нафто- і газопереробні потужності
- Трубопроводи хімічної обробки
- Морські інженерні системи
- З'єднання механічного обладнання
- Системи транспортування високотемпературних рідин
Наприклад, паропровід, що з’єднує котел з наступним обладнанням, може відчувати значне теплове розширення під час запуску. Без адекватної компенсації руху це розширення може створювати додаткові навантаження на опори труб і сопла обладнання. Правильно сконструйований сильфонний компенсатор забезпечує виділену зону, де може відбуватися цей рух.
Як вибрати правильний продукт?
Вибір продукту повинен базуватися на інженерних даних, а не лише на зовнішньому вигляді чи номінальному діаметрі. Перш ніж запитувати пропозицію, покупці повинні підготувати таку інформацію:
- Номінальний діаметр труби:Визначте необхідний розмір DN і розміри підключення.
- Робоча температура:Укажіть нормальну, мінімальну та максимальну температури.
- Робочий тиск:Включіть нормальний і максимальний робочий тиск.
- Вимоги до руху:Визначте очікуваний осьовий, бічний або кутовий рух.
- ЗМІ:Визначте, чи транспортує система пару, воду, нафту, газ, хімікати чи іншу рідину.
- Вимоги до матеріалів:Виберіть SS304, SS316, SS321 або інший відповідний сплав відповідно до середовища.
- Спосіб підключення:Визначте, чи потрібні різьбові, фланцеві або зварні кінці.
- Умови монтажу:Враховуйте доступний простір, опори труб, напрямні, анкери та з’єднання обладнання.
Також важливо відрізняти компенсатор від звичайного гнучкого з’єднувача. Компенсатори розроблені відповідно до певних вимог до руху та втоми, тому геометрію сильфона та системні обмеження слід оцінювати як частину повного проекту трубопроводу.
Часті запитання
Q1: Яке основне призначення гофрованого металевого компенсатора?
Його основне призначення — компенсація теплового розширення та контрольований механічний рух у системах трубопроводів, одночасно зменшуючи напругу, що передається на жорсткі компоненти.
Q2: Чи можна використовувати металеві компенсатори для паропроводів?
так Сильфонні компенсатори з нержавіючої сталі зазвичай використовуються в парових і котлових трубопроводах за умови, що вибраний матеріал, номінальний тиск, номінальна температура та здатність до руху відповідають умовам експлуатації.
Q3: Які матеріали зазвичай використовуються?
Загальні варіанти включають нержавіючу сталь SS304, SS316 і SS321. Можна також розглянути індивідуальні сплави, якщо вони вимагають вищої стійкості до корозії або спеціальних умов експлуатації.
Q4: Чи підходять різьбові компенсатори для малих трубопроводів?
так Різьбові конфігурації особливо підходять для трубопроводів меншого діаметру, з’єднань обладнання та установок, де простір обмежений.
Q5: Яка різниця між осьовим, бічним і кутовим рухом?
Осьовий рух відбувається вздовж осі труби, бічний рух відбувається вбік, а кутовий рух включає обертання між з’єднаними ділянками труби. Необхідний тип руху слід визначити перед вибором компенсатора.
Q6: Чи можна налаштувати продукт?
так Залежно від вимог проекту, налаштування можуть включати марку матеріалу, розмір, номінальний тиск, конфігурацію з’єднання та інші інженерні параметри.
Заключні думки
Правильно сконструйованийГофрований металевий компенсаторможе відігравати важливу роль у захисті промислових трубопроводів від теплового розширення, вібрації, механічного зміщення та накопиченої напруги. Завдяки сильфону з нержавіючої сталі, численним варіантам з’єднання та настроюваним інженерним параметрам його можна адаптувати до вимогливих застосувань у виробництві електроенергії, нафтохімії, хімічній переробці, системах опалення, вентиляції, вентиляції та кондиціонування, морських і високотемпературних рідинних системах. JIDONGDA підтримує індивідуальні рішення для металевих компенсаторів на основі вимог конкретного проекту до розміру, матеріалу, тиску, температури, руху та з’єднання. Якщо ви обираєте компенсатор для нової установки або замінюєте існуючий компонент,зв'яжіться з намищоб обговорити ваші умови експлуатації та запросити відповідне промислове рішення.
