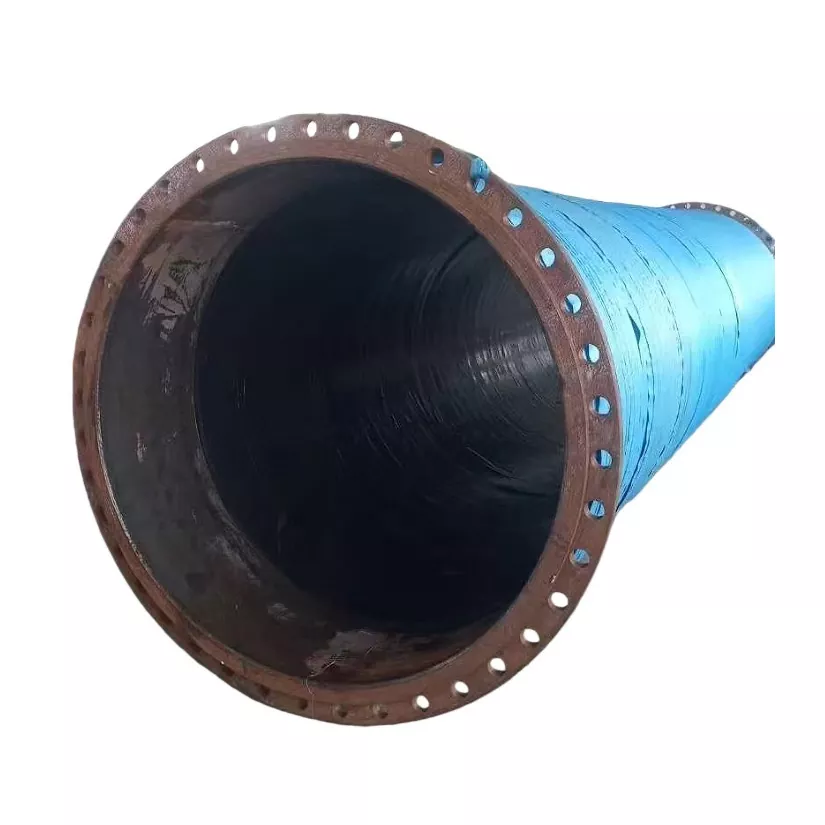

Фланцевий гумовий шланг великого діаметру, армований дротом JIDONGDA – це гнучке рішення для важких умов експлуатації, розроблене для транспортування води, шламу, бруду, піску, мінеральних матеріалів та інших сумісних середовищ у великих трубопровідних системах.

У порівнянні зі звичайними гумовими шлангами великого діаметру, цей продукт інтегрує спіралеподібну армуючу структуру зі сталевого дроту в стінку шланга для покращення структурної стабільності під час операцій всмоктування. Коли шланг працює під негативним тиском, зовнішній атмосферний тиск може спричинити деформацію корпусу шланга всередину. Вбудований скелет зі сталевого дроту допомагає зберегти оригінальну форму шланга та підтримує стабільний потік матеріалу.

Шланг підходить для з'єднання між насосами, днопоглиблювальним обладнанням, системами трубопроводів та іншим промисловим обладнанням. Завдяки настроюваному діаметру, довжині, структурі армування та конфігурації фланців JIDONGDA пропонує гнучкі рішення для різних інженерних вимог.

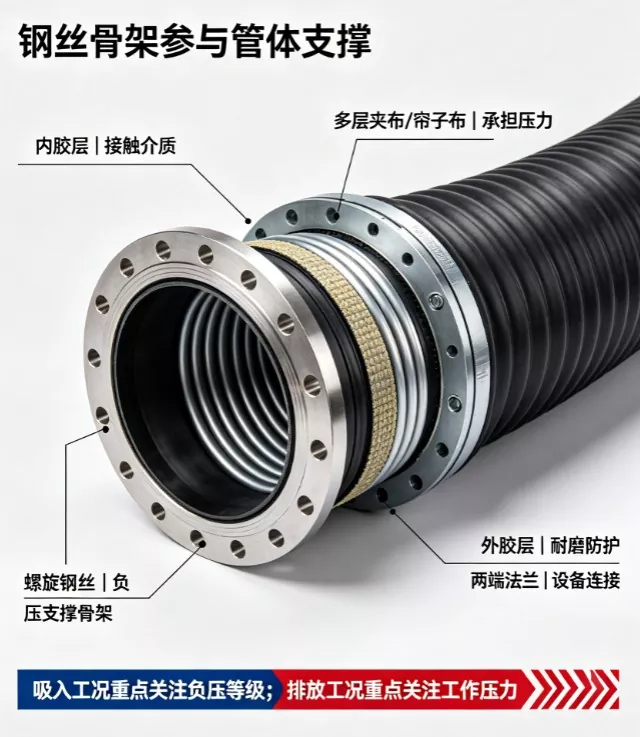

Структура продукту

Фланцевий гумовий шланг великого діаметру JIDONGDA, армований дротом, має багатошарову композитну структуру, розроблену для вимогливих застосувань всмоктування та нагнітання.

Внутрішній гумовий шар

Внутрішній шар безпосередньо контактує з транспортованим середовищем. Різні гумові суміші можна вибирати відповідно до характеристик шламу, піску, мінеральних часток, води та інших матеріалів для підвищення зносостійкості та надійності експлуатації.

Шари армування

Кілька шарів високоміцної тканини або армуючих матеріалів забезпечують стійкість до тиску та міцність конструкції, дозволяючи шлангу витримувати внутрішній тиск під час операцій зливу.

Спіральний армуючий шар сталевого дроту

Спіральний сталевий дріт, вбудований у стінку шланга, утворює безперервну опорну структуру по колу шланга. Це покращує стійкість до вакуумної деформації та допомагає підтримувати поперечний переріз шланга під час всмоктування.

Зовнішній гумовий шар

Зовнішня кришка захищає шланг від зовнішнього зносу, ударів, погодних умов і механічних пошкоджень під час транспортування та монтажу.

Фланцеві кінці

Обидва кінці можуть бути оснащені фланцевими з’єднаннями відповідно до вимог до трубопроводу, що забезпечує підключення до насосів, днопоглиблювального обладнання та стаціонарних систем трубопроводів.

Робоча функція спіральної сталевої арматури

Під час роботи всмоктування або вакуумування шланги великого діаметру піддаються зовнішньому атмосферному тиску. Без достатньої структурної опори корпус шланга може деформуватися всередину, що призведе до зниження ефективності потоку або навіть згортання шланга.

Спіральний сталевий дріт у фланцевому гумовому шлангу великого діаметру JIDONGDA, армованому дротом, діє як опорний каркас усередині стінки шланга. Він забезпечує зміцнення по окружності, покращує збереження форми та допомагає шлангу підтримувати стабільну роботу в умовах негативного тиску.

Фактичний вакуумний опір залежить від багатьох факторів, включаючи специфікації сталевого дроту, відстань між дротами, діаметр шланга, шари армування, довжину шланга, умови згинання та робоче середовище. JIDONGDA може оптимізувати структуру шланга відповідно до конкретних вимог проекту.

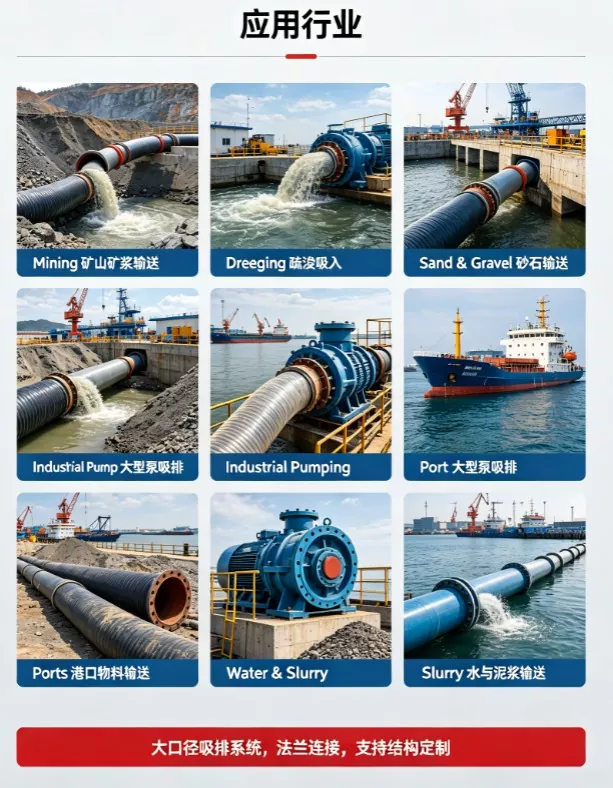

Застосування продукту

Гірнича промисловість

Використовується для транспортування шламу, транспортування хвостів і систем переробки мінералів, де абразивні матеріали вимагають надійної роботи шланга.

Днопоглиблення

Застосовується у всмоктуючих трубопроводах земснарядів, системах перекачування шламу та морських інженерних проектах для транспортування піску, мулу та осаду.

Перевезення піску та гравію

Підходить для видобутку піску, транспортування заповнювачів і систем транспортування твердих матеріалів у великих об’ємах.

Промислові насосні системи

Використовується для всмоктувальних і нагнітальних з’єднань насосів, де шланг повинен витримувати тиск і вакуум.

Порти та морська техніка

Застосовується в портових перевезеннях матеріалів, з’єднаннях морських трубопроводів та інших великомасштабних проектах транспортування рідини та твердих речовин.

Підбір продуктів і аксесуари

Фланцевий гумовий шланг великого діаметра JIDONGDA, армований дротом, може постачатися з індивідуальними рішеннями для підключення відповідно до різних систем трубопроводів.

Конфігурація фланця

Фланці можуть бути виготовлені відповідно до міжнародних стандартів, таких як GB, DIN, ANSI, JIS, ASME або креслень замовника. Розміри підключення можна узгодити з насосами, трубопроводами та інтерфейсами обладнання.

Інтеграція конвеєра

Довжину шланга, вимоги до вигину, положення фланця та структуру посилення можна розглядати разом, щоб забезпечити сумісність із середовищем встановлення.

Вибір матеріалу

Внутрішню гумову суміш можна вибрати відповідно до середовища, що транспортується, включаючи воду, шлам, бруд, пісок, гравій та інші промислові матеріали.

Переваги продукту

01｜Опора зі спірального сталевого дроту для стабільності негативного тиску

Фланцевий гумовий шланг великого діаметру, армований дротом JIDONGDA використовує структуру армування зі спірального сталевого дроту для забезпечення безперервної опори по окружності. Це допомагає зменшити ризик сплющення шланга та зриву під час операцій вакуумного всмоктування, підвищуючи стабільність у всмоктувальних трубопроводах великого діаметру.

02｜Підходить як для тиску, так і для вакууму

Конструкція шланга розроблена з урахуванням вимог як до надлишкового тиску, так і до всмоктування під тиском. Армуючі шари витримують внутрішній тиск, тоді як спіральний сталевий дріт покращує стійкість до зовнішнього тиску під час вакуумної роботи.

03｜Великий діаметр для транспортування великого обсягу

Конструкція з великим отвором забезпечує ефективну передачу великого об’єму середовища, що робить його придатним для днопоглиблювальних робіт, видобутку корисних копалин і промислових систем, які потребують безперервного потоку матеріалу.

04｜Надійне фланцеве з’єднання

Завдяки настроюваним стандартам і розмірам фланців фланцевий гумовий шланг великого діаметра JIDONGDA, армований дротом, можна інтегрувати з насосами, земснарядами та системами трубопроводів для зручного встановлення та надійного з’єднання.

05｜Індивідуальний вибір матеріалу для різних носіїв

Відповідно до різних робочих середовищ і умов стирання можна підібрати відповідні внутрішні гумові матеріали, щоб підвищити стійкість до зношування та збільшити експлуатаційні характеристики.

06｜Налаштування на основі техніки

JIDONGDA підтримує індивідуальні рішення, що охоплюють діаметр шланга, конструкцію сталевого дроту, армуючі шари, довжину, конструкцію фланця та вибір матеріалу для задоволення різних вимог проекту.
