Як армований дротом гумовий шланг великого діаметру з фланцем може підвищити ефективність транспортування матеріалів у важких умовах

JIDONGDAзабезпечуєАрмований дротом гумовий шланг великого діаметру з фланцемдля вимогливих промислових застосувань всмоктування та нагнітання, де структурна стабільність, надійні з’єднання та передача великого об’єму матеріалу є важливими. Розроблений для транспортування води, шламу, бруду, піску та сумісних мінеральних матеріалів, цей гнучкий шланг поєднує в собі багатошарову гумову структуру, армування спіральним сталевим дротом і настроювані фланцеві з’єднання для вирішення практичних завдань гірничих робіт, днопоглиблювальних робіт і промислових насосних систем.

Фланцевий гумовий шланг великого діаметру, армований дротом, призначений для збереження своєї форми під час всмоктування, одночасно підтримуючи вимоги до тиску для нагнітання. Його спіральне армування сталевим дротом допомагає протистояти внутрішній деформації під негативним тиском, а гумові шари захищають шланг і сприймають різні середовища, що транспортуються. Фланцеві кінці спрощують інтеграцію з насосами, днопоглиблювальним обладнанням і стаціонарними трубопроводами. У цьому посібнику пояснюється структура шланга, принцип роботи, промислове застосування, критерії вибору та методи технічного обслуговування, щоб допомогти командам інженерів визначити відповідне рішення для своїх умов експлуатації.

Зміст

1. Що таке армований дротом гумовий шланг великого діаметра з фланцем?
2. Як працює його посилена структура?
3. Які основні переваги продуктивності?
4. Які галузі виграють від цього шланга?
5. Як це порівнюється з іншими типами шлангів?
6. Як вибрати правильний шланг?
7. Які методи встановлення та обслуговування мають значення?
8. Часті запитання
9. Висновок і запит про продукт

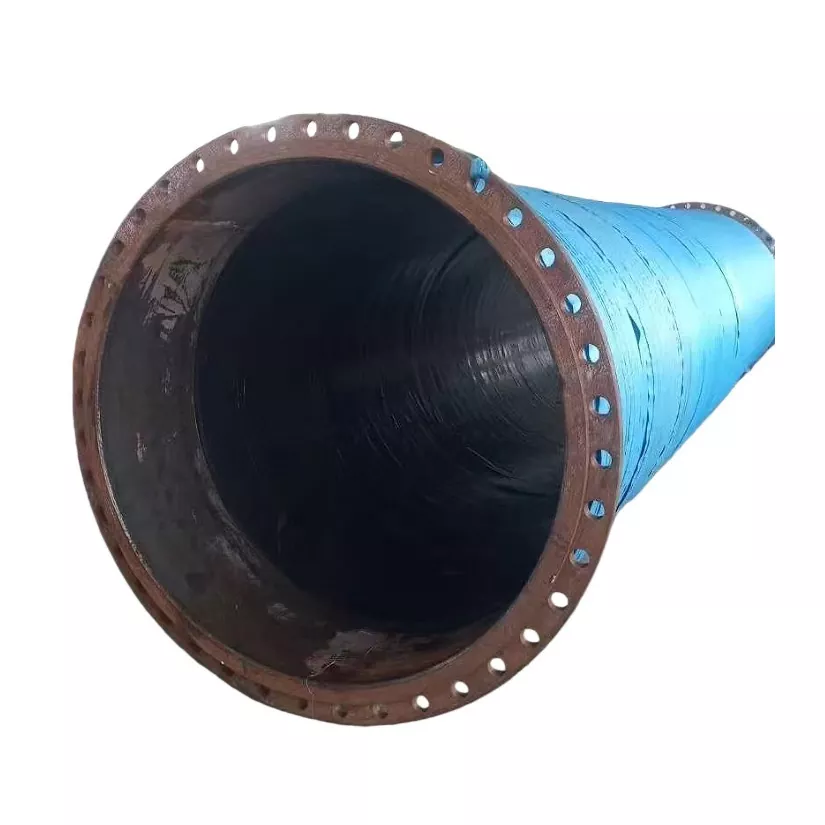

Що таке армований дротом гумовий шланг великого діаметра з фланцем?

Фланцевий гумовий шланг великого діаметру, армований дротом, — це гнучкий компонент трубопроводу, розроблений для переміщення значних об’ємів рідин і сумісних твердо-рідких сумішей. Це особливо корисно, коли звичайні жорсткі труби важко встановити, обладнання вимагає гнучких з’єднань або трубопровід повинен працювати як в умовах всмоктування, так і в умовах нагнітання.

Визначальною особливістю є спіральний сталевий дріт, вбудований у стінку шланга. На відміну від гумового шланга, який спирається лише на еластомерний корпус і текстильне посилення, ця конструкція додає опору по окружності, щоб допомогти шлангу протистояти зовнішньому тиску під час роботи вакууму.

JIDONGDA розробляє цей шланг для застосування, яке включає:

• Транспортування води та промислові рідини.
• Транспортування шламу, шламу, піску та мінеральних матеріалів.
• Системи днопоглиблення та видалення наносів.
• Гірничо-збагачувальні роботи.
• Гнучкі з'єднання між насосами, обладнанням і трубопроводами.

Для покупців, які оцінюють різні конфігурації, сторінка продукту армованого дротом шланга JIDONGDA є відправною точкою для перегляду структури продукту та варіантів налаштування.

Як працює його посилена структура?

Продуктивність промислового шланга великого діаметру залежить від узгодженої роботи його гумових сумішей, армуючих шарів, конструкції сталевого дроту та кінцевих з’єднань. Кожен компонент задовольняє різні робочі вимоги.

1. Внутрішній гумовий шар

Внутрішня труба безпосередньо контактує з транспортованим матеріалом. Його склад слід вибирати відповідно до хімічних властивостей середовища, характеристик частинок і робочої температури. Для абразивного шламу або піску зносостійка гумова суміш відповідного складу може допомогти зменшити внутрішню ерозію та передчасне руйнування.

2. Високоміцні шари армування

Тканина або інші визначені армуючі шари забезпечують додаткову структурну міцність і допомагають шлангу витримувати внутрішній тиск під час вивантаження. Їх розташування та характеристики повинні відповідати призначеному робочому тиску та умовам експлуатації.

3. Арматура зі спірального сталевого дроту

Вбудований сталевий дріт утворює опорний каркас по колу шланга. Під час всмоктування зовнішній атмосферний тиск може проштовхнути шланг з неналежною опорою всередину. Спіральне посилення допомагає зберегти внутрішній прохід потоку та зменшити ризик сплющення або колапсу.

4. Захисне зовнішнє гумове покриття

Зовнішній шар допомагає захистити шланг від зовнішнього стирання, ударів, погодних умов і механічних пошкоджень. Відповідний покривний склад залежить від середовища встановлення та очікуваного впливу.

5. Фланцеві торцеві з'єднання

Фланцеві кінці дозволяють підключати шланг до сумісних насосів, днопоглиблювального обладнання та стаціонарних ділянок трубопроводу. JIDONGDA може налаштувати розміри фланців і схеми з’єднань відповідно до застосовних стандартів або креслень замовника за умови технічного підтвердження.

Які основні переваги продуктивності?

Покращена стабільність під негативним тиском

Стійкість до вакууму є основною причиною, щоб вибрати фланцевий гумовий шланг великого діаметру, армований дротом. Спіральний сталевий дріт допомагає підтримувати поперечний переріз шланга під час всмоктування, підтримуючи більш стабільний потік матеріалу. Фактична продуктивність вакууму залежить від відстані дроту, діаметра шланга, конструкції посилення, довжини, умов згинання та робочого тиску.

Підтримка операцій всмоктування та нагнітання

Для багатьох промислових систем транспортування потрібен шланг для роботи з негативним тиском під час всмоктування та надлишковим тиском під час випуску. Правильно визначена конструкція відповідає обом умовам завдяки комбінованій системі армування. Покупці повинні перевіряти номінальні обмеження для кожного режиму роботи, а не вважати, що придатність для одного гарантує придатність для іншого.

Передача великого обсягу матеріалу

Великий внутрішній діаметр може забезпечити значну швидкість потоку, якщо розмір шланга правильно підібраний для насоса та системи. Відповідний вибір діаметра допомагає збалансувати вимоги до потоку, швидкості, втрати тиску та характеристики матеріалу, що транспортується.

Гнучка інтеграція обладнання

Гумова конструкція забезпечує рух і допомагає підключити обладнання, яке може не ідеально вирівнятися з жорстким трубопроводом. Фланцеві з’єднання також забезпечують практичний інтерфейс для встановлення, перевірки та заміни, якщо вони призначені для сполучуваного обладнання.

Конфігурація для конкретного проекту

Діаметр шланга, довжина, гумова суміш, структура посилення та конфігурація фланця можуть розглядатися разом. Це дозволяє шлангу в зборі відображати фактичні умови експлуатації замість того, щоб покладатися на загальну специфікацію.

Які галузі виграють від цього шланга?

Гірнича справа та збагачення корисних копалин

Гірничодобувні роботи часто переміщують абразивний шлам, хвости та суміші, що містять мінерали, між технологічним обладнанням і спеціальними складськими зонами. Відповідний шланг поєднує в собі сумісну внутрішню гумову суміш з армуванням, розробленим для очікуваних умов тиску та вакууму.

Днопоглиблення та видалення відкладень

Системи днопоглиблення транспортують пісок, мул, мул і осад через всмоктувальні та нагнітальні трубопроводи. Гнучкі шланги з фланцями можуть з’єднувати насоси та днопоглиблювальне обладнання, забезпечуючи рух установки. Шланг необхідно вибирати відповідно до фактичної концентрації твердих речовин, розміру частинок, умов потоку та морського чи прісноводного середовища.

Транспортування піску та гравію

Видобуток і переробка заповнювачів може потребувати перемішування води з піском або гравієм. Стійкість до стирання та відповідна швидкість потоку є особливо важливими, оскільки грубі частинки можуть прискорити зношування на підкладці шланга, вигинах і місцях з’єднання.

Промислові насосні системи

Для великих насосів можуть знадобитися гнучкі всмоктувальні та нагнітальні з’єднання, щоб забезпечити переміщення обладнання, спростити установку або усунути певну вібрацію. Значення тиску та розрідження шланга повинні відповідати робочому діапазону насоса, включаючи умови запуску та зупинки.

Порти та морська техніка

У портових операціях і морських проектах можуть використовуватися шланги великого діаметра для транспортування матеріалів і з’єднання трубопроводів. Для цих середовищ покупці також повинні оцінити зовнішній вплив, захист фланців від корозії, транспортування навантажень і будь-які морські вимоги до конкретного проекту.

Як це порівнюється з іншими типами шлангів?

Різні конструкції шлангів служать різним цілям. Найкращий вибір залежить від напрямку потоку, умов тиску, середовища, що транспортується, і необхідної схеми підключення.

Порівняння є загальним, а не заміною конкретних даних моделі. Деталі конструкції різняться серед виробників, і жоден тип шланга не повинен перевершувати інший за будь-яких умов.

Для пов’язаних вимог ознайомтеся з категоріями гумових шлангів великого діаметра для днопоглиблювальних робіт із фланцем JIDONGDA та категорій всмоктувальних і нагнітальних гумових шлангів великого діаметру, якщо вони доступні.

Як вибрати правильний шланг?

Перш ніж придбати фланцевий гумовий шланг великого діаметру, армований дротом, інженерно-технічні групи та спеціалісти із закупівель повинні визначити фактичні обов’язки, а не вибирати продукт лише за номінальним діаметром.

1. Визначте середовище, що транспортується

Укажіть, чи буде шланг транспортувати чисту воду, стічні води, бруд, пісок, мінеральний шлам чи інший матеріал. Включіть хімічний склад, розмір частинок, концентрацію твердих речовин і температуру. Ці деталі керують вибором внутрішньої гумової суміші та захисту від стирання.

2. Підтвердьте вимоги до діаметра та витрати

Визначте необхідний внутрішній діаметр за цільовою швидкістю потоку, допустимою втратою тиску, характеристиками насоса та вимогами до транспортування матеріалу. Завеликий або занижений розмір шланга може призвести до неефективності системи або проблем з її роботою.

3. Встановіть межі тиску та вакууму

Забезпечте нормальний робочий тиск, максимальний очікуваний тиск, вакуум всмоктування та будь-які перехідні умови. Запитуйте задокументовані рейтинги для запропонованої конфігурації. Значення робочого тиску та розрідження не слід визначати лише за зовнішнім виглядом чи дротяною арматурою.

4. Укажіть довжину та маршрут

Виміряйте необхідну встановлену довжину та визначте вигини, переміщення та положення з’єднань. Дотримуйтеся мінімального радіуса вигину, встановленого виробником, і уникайте прокладки, яка спричиняє перегин, скручування, надмірне натягнення або зосереджене навантаження на фланці.

5. Відповідність стандарту фланців

Перевірте застосовний стандарт фланців, номінальний розмір, клас тиску, малюнок отворів для болтів, облицювання, матеріал і ущільнення. Потенційні стандарти включають GB, DIN, ANSI, JIS і ASME, але сумісність необхідно перевірити на відповідність точному обладнанню та вимогам проекту.

6. Оцініть умови обслуговування

Враховуйте зовнішній вплив, вологість, стирання, удари, корозію, робочі цикли та очікуваний доступ до технічного обслуговування. Технічно сумісний шланг із невідповідним зовнішнім захистом або неправильним розташуванням з’єднань може мати короткий термін служби.

Для пропозиції підготуйте таку інформацію:

• Необхідний внутрішній діаметр і загальна довжина шланга.
• Температура середовища, що транспортується, і робоча температура.
• Робочий тиск, максимальний тиск і вакуум всмоктування.
• Стандарти фланців, розміри та деталі сполучного обладнання.
• Схема установки, вимоги до згину та вплив навколишнього середовища.
• Кількість, вимоги до доставки та відповідні перевірочні документи.

Які методи встановлення та обслуговування мають значення?

Правильна установка має важливе значення для досягнення запланованих характеристик армованого шланга. Навіть добре сконструйований виріб може передчасно вийти з ладу, якщо він перекручений, надмірно зігнутий, погано підтримується або експлуатується поза номінальними межами.

Рекомендації по установці

• Перед встановленням перевірте корпус шланга, поверхні фланців і ущільнювальні поверхні.
• Вирівняйте сполучні фланці, не натискаючи на шланг.
• Використовуйте сумісні прокладки та кріплення, затягуйте болти відповідно до застосовної процедури.
• Запобігайте скрученню, надмірним навантаженням на розтяг і вигинам, більшим за вказаний мінімальний радіус.
• Забезпечте відповідну опору там, де вага вузла шланга або зовнішні навантаження можуть натягнути з’єднання.
• Перед введенням в експлуатацію перевірте межі тиску та вакууму в системі.

Звичайний огляд

• Перевірте наявність тріщин, опуклостей, відкритої арматури, порізів і незвичайної деформації.
• Перевірте фланцеві з’єднання на предмет протікання, корозії, ослаблених кріплень і пошкоджених ущільнень.
• Слідкуйте за неочікуваною втратою тиску, зменшенням потоку або ознаками збою всмоктування.
• Перегляньте стирання в місцях, які зазнали впливу грубих часток або повторного контакту.
• Видаліть пошкоджені вузли з експлуатації та дотримуйтеся вказівок виробника щодо перевірки та заміни.

Інтервали перевірок повинні відображати важкість роботи, критичність системи та застосовні процедури на місці. Фіксований термін служби не може бути гарантований без урахування фактичної роботи та історії технічного обслуговування.

Часті запитання

1. Яке основне призначення спіральної сталевої арматури?

Його основне призначення полягає в тому, щоб забезпечити опору по окружності, яка допомагає шлангу протистояти внутрішній деформації під негативним тиском. Це особливо важливо у всмоктувальних системах великого діаметру, де згортання шланга може обмежити потік.

2. Чи може цей шланг одночасно всмоктувати та випускати?

Він може бути призначений для обох завдань, але допустимий тиск і вакуум повинні бути підтверджені для конкретної конструкції шланга. Покупці повинні запитувати відповідні рейтинги, а не припускати, що кожна модель має однакові межі продуктивності.

3. Які матеріали можна транспортувати за допомогою армованого дротом фланцевого гумового шланга?

Залежно від гумової суміші та технічних характеристик його можна використовувати для води, бруду, шламу, піску та сумісних мінеральних матеріалів. Перед вибором слід оцінити хімічну сумісність, абразивність частинок, температуру та концентрацію твердих речовин.

4. Чи можна налаштувати розміри фланців?

JIDONGDA вказує, що конфігурації фланців можна налаштувати відповідно до визнаних стандартів або креслень замовника. Для технічного підтвердження надайте точні розміри, стандарт фланця, клас тиску та деталі сполучного з’єднання.

5. Як я можу зменшити передчасний знос шланга?

Виберіть відповідну внутрішню гумову суміш, уникайте надмірних обмежень потоку, дотримуйтеся вказаного радіуса вигину та регулярно перевіряйте місця з високим зносом. Робочий тиск, характеристики транспортованих часток і умови установки також повинні залишатися в межах затверджених меж.

6. Яка інформація потрібна для запиту пропозиції?

Укажіть діаметр шланга, довжину, середовище, робочий тиск, вимоги до вакууму, температуру, конфігурацію фланця, робоче середовище та кількість замовлення. Креслення або фотографії існуючих з'єднань можуть допомогти уточнити вимоги до інтерфейсу.

7. Як дізнатися, чи підходить шланг для мого проекту?

Порівняйте запропоновані характеристики шланга з умовами експлуатації проекту та вимогами до підключення. Уточнюйте у виробника значення тиску та вакууму, сумісність матеріалів, розміри та перевірочну документацію перед розміщенням замовлення.

Висновок: виберіть шланг, який відповідає вашим умовам експлуатації

Фланцевий гумовий шланг великого діаметру, армований дротом, може стати ефективним рішенням для вимогливих систем всмоктування та нагнітання завдяки поєднанню гнучкої гумової конструкції, структурного посилення, опори зі спірального сталевого дроту та адаптованих фланцевих з’єднань. Його придатність залежить від відповідності конструкції середовищу, що транспортується, необхідної витрати, тиску та вакууму, геометрії установки та плану технічного обслуговування.

JIDONGDA пропонує варіанти налаштування розмірів шлангів, структур підсилення, вибору матеріалів і конфігурацій фланців для підтримки різних вимог промислового транспортування. Щоб обговорити вашу заявку, перегляньте деталі продукту для армованого дротом фланцевого гумового шланга великого діаметра та підготуйте свої технічні характеристики.Зв'яжіться з намисьогодні, щоб обговорити вимоги до вашого проекту, надіслати запит на індивідуальну пропозицію та визначити відповідну конфігурацію шланга для вашої системи трубопроводу.
