Шланг з опліткою з нержавіючої сталі

Шланг з опліткою з нержавіючої сталі JIDONGDA — це високоефективний гнучкий вузол трубопроводу, що складається з гофрованого сердечника з нержавіючої сталі та зовнішньої армуючої оплітки. Внутрішня гофрована структура забезпечує гнучкість, дозволяючи зміщувати та згинати під різними кутами, тоді як зовнішня оплетка обмежує радіальне розширення та значно підвищує стійкість до тиску та натягу, досягаючи ідеального балансу між гнучкістю та структурною цілісністю. Будучи критично важливим компонентом безпеки в промислових трубопроводах, цей продукт запобігає проблемам, звичайним для жорстких трубопроводів (таким як розтріскування, витік і втомний руйнування), тим самим забезпечуючи довгострокову стабільну роботу системи в складних умовах.

Основні особливості конструкції

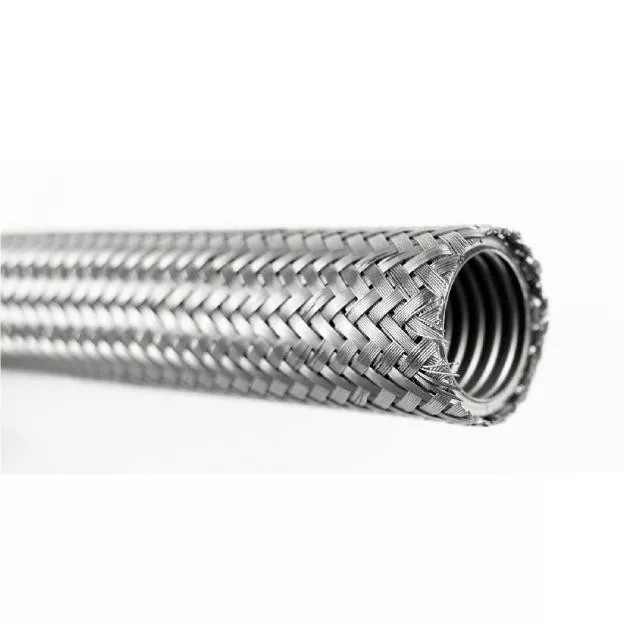

1. Гофрований металевий шланг

Шланг виготовлений методом прецизійного формування з нержавіючої сталі марки 304 або 316L і має однорідну гофровану структуру з чудовими характеристиками пружної деформації. Він підходить для прокладання складних трубопроводів у обмеженому просторі та сумісний із широким діапазоном робочих середовищ.

2. Двошарова металева оплетка

Корпус шланга захищений щільною опліткою з нержавіючої сталі (доступні варіанти багатошарового обплетення високої щільності). Така конструкція рівномірно розподіляє тиск і навантаження на розтяг, забезпечуючи високу стійкість до ударів і розривів.

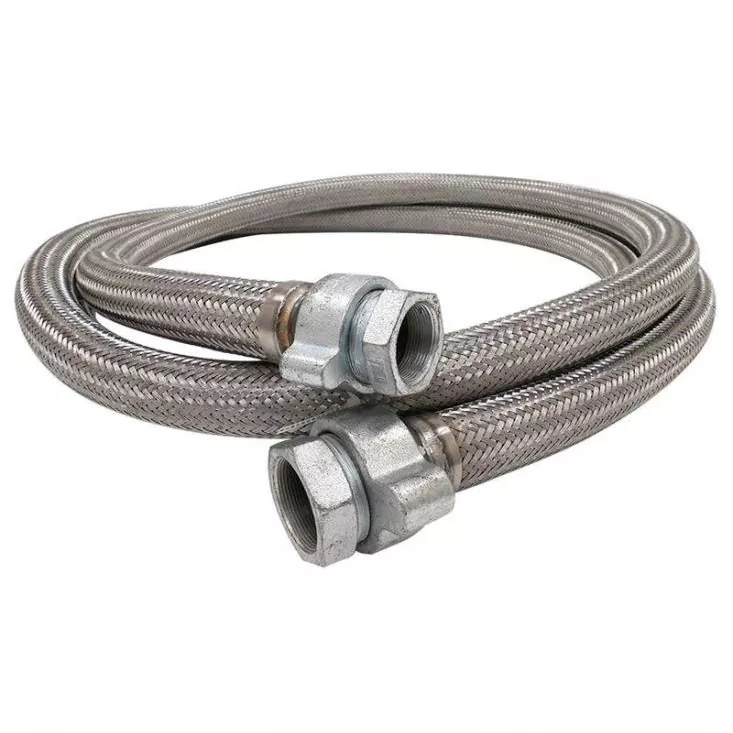

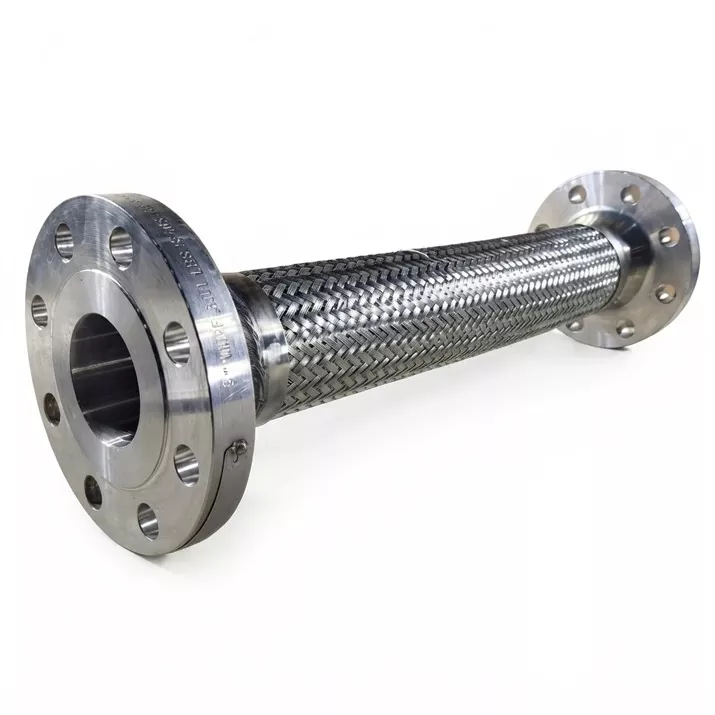

3. Кінцеві з'єднання

Стандартні варіанти з’єднання включають зварювання, фланці та різьбові фітинги, що забезпечує сумісність із звичайними промисловими системами трубопроводів, простоту встановлення та високу універсальність застосування.

4. Захисне покриття

Доступні антикорозійні покриття, адаптовані для важких умов експлуатації (наприклад, морське середовище, високоагресивне середовище, вплив соляних туманів), що подовжує термін служби виробу.

Основні сфери застосування

Підходить для використання в різних галузях промисловості; Основні сфери застосування включають: трубопроводи для транспортування рідини під високим тиском і високою температурою; енергетичні котли та теплообмінне обладнання; трубопроводи для корозійних середовищ на хімічних заводах; системи віброізоляції та компенсації зсуву в суднобудуванні; циркуляційні системи для високотемпературного металургійного обладнання; і компенсація теплового розширення та звуження в системах HVAC.

Ключові характеристики продукту

1. Плетена підсилювальна конструкція, що забезпечує чудову стійкість до тиску та розтягування, ефективно запобігаючи опуклості або розриву трубопроводу.

2. Надзвичайна гнучкість, що дозволяє використовувати складні конфігурації трубопроводів і враховує зміщення та вигин у кількох площинах.

3. Стійкість до екстремальних температур (як високих, так і низьких) і високого тиску; зберігає стабільну роботу в жорстких умовах експлуатації.

4. Стійкість до вібрації та втоми, що значно знижує ймовірність виходу з ладу трубопроводу та продовжує термін служби системи.

5. Висока екологічна адаптивність; придатний для експлуатації в промислових і морських середовищах, а також для сильно корозійних середовищ.

6. Надійна конструкція герметизації ефективно мінімізує ризик витоку середовища та підвищує безпеку трубопроводу.

Параметри налаштування

Адаптація до конкретних умов експлуатації: використання нержавіючої сталі 316L; дво- або багатошарове обплетення високої щільності; антистатичні або провідні конфігурації; зовнішня теплоізоляційна куртка; різні види підключення; морське антикорозійне покриття; версії для надвисоких температур (понад 600°C); і конструкції, посилені для вакуумного обслуговування.

Ключові переваги продукту

1. Композитна конструкція, що поєднує гнучкість гофрованого елемента з міцністю плетеної арматури, забезпечуючи баланс між гнучкістю та структурною надійністю.

2. Висока стійкість до тиску та втомних навантажень, що забезпечує тривалу, безперервну та стабільну роботу.

3. Придатність для широкого діапазону екстремальних температур і відмінна сумісність з різними робочими середовищами.

4. Якість промислового рівня та мінімальні вимоги до обслуговування, що призводить до низьких експлуатаційних витрат.

5. Відповідність визнаним галузевим стандартам, що робить продукт придатним для більшості інженерних проектів у всьому світі.

Приклади практичного застосування в інженерних проектах

Приклад 1: Модернізація високотемпературного трубопроводу на прибережному нафтопереробному заводі

Прибережний нафтопереробний завод стикався з частими витоками та тріщинами у своїх високотемпературних нафто- та газопроводах, спричиненими тепловим розширенням/стисканням і корозією середовищ, що містять сірку. У проекті використовувалися двошарові металеві шланги JIDONGDA, виготовлені з нержавіючої сталі 316L, з щільним обплетенням і морським антикорозійним покриттям. За 24 місяці експлуатації обладнання надійно компенсувало осьові зміщення ±50 мм без будь-яких витоків, а періодичність технічного обслуговування скоротилася на 80%.

Приклад 2: Гасіння вібрації в системі трубопроводу охолодження морської платформи

Трубопровід для охолодження морської води на морській платформі в Південно-Східній Азії вимагав високої стійкості до вібрації обладнання, приливних переміщень і корозії морської води. У проекті використовувався виготовлений на замовлення шланг JIDONGDA з вакуумним армуванням з нержавіючої сталі з захисним покриттям, стійким до сольових бризок. Після трьох років безперервної експлуатації установка не має ознак іржі та деформації, повністю задовольняючи вимогам щодо гасіння вібрації та компенсації зміщення гнучкого трубопроводу.

Часті запитання

Питання 1: Який діапазон робочих температур для плетеного шланга з нержавіючої сталі JIDONGDA?

Відповідь 1: Стандартна модель з нержавіючої сталі 304 працює в діапазоні від -200°C до 450°C; Ультрависокотемпературні версії витримують умови, що перевищують 600°C, тоді як моделі з вакуумним армуванням підходять для транспортування низькотемпературних середовищ. Перед тим, як залишити фабрику, усі вироби проходять циклічні випробування високою температурою та високим тиском.

Запитання 2: Як вибрати нержавіючу сталь 304 і 316L?

Відповідь 2: нержавіюча сталь 304 пропонує оптимальний баланс вартості та продуктивності та підходить для стандартних неагресивних середовищ, таких як прісна вода, пара та повітря. Нержавіюча сталь 316L забезпечує чудову стійкість до корозії та окислення, що робить її кращим вибором для агресивних середовищ, включаючи хімічні кислоти чи луги, або під впливом морських соляних бризок.

Питання 3: Чи можна замовити вироби з нестандартними розмірами та типом підключення?

Відповідь 3: Так. JIDONGDA пропонує індивідуальні рішення, адаптовані до конкретних умов експлуатації, включаючи довжину та діаметр шланга, кількість шарів обплетення та тип з’єднання (фланцеве, різьбове, зварене тощо), забезпечуючи точну відповідність вимогам замовника.
