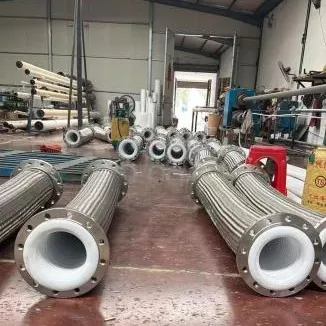

Гнучкий металевий шланг

Гнучкий металевий шланг JIDONGDA служить ключовим компонентом для гнучкої компенсації в промислових системах трубопроводів. Його конструкція включає в себе сильфон з нержавіючої сталі, металеву оплітку та універсальні кінцеві з’єднання, які ефективно задовольняють такі потреби, як компенсація теплового розширення та стиснення, гасіння вібрації та транспортування складних середовищ. Перевершуючи традиційні шланги, цей продукт надійно працює в суворих умовах, включаючи екстремальні температури, високий тиск і вплив кислот і лугів, і підходить для безпечного транспортування високотемпературних рідин, пари, промислових газів і хімікатів, забезпечуючи надійне з’єднання між стаціонарними трубопроводами та мобільним обладнанням.

Конструкція продукту

Гнучкий металевий шланг JIDONGDA має прецизійну модульну конструкцію; він складається з міцних основних компонентів і дозволяє додавати елементи посилення для задоволення конкретних експлуатаційних вимог:

1. Сильфон з нержавіючої сталі (основний компонент)

Manufactured from a single piece of stock (304 or 316L stainless steel), it offers excellent flexibility and high-pressure resistance, serving as the leak-proof inner conduit for the working medium.

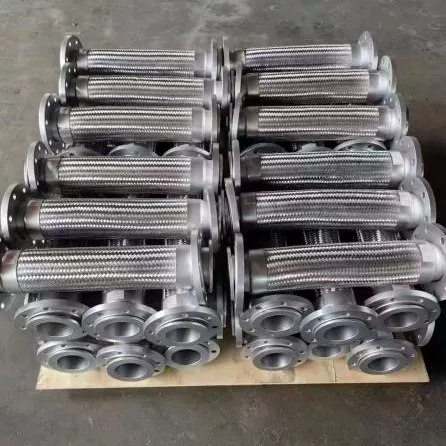

2. Двошарова металева оплетка

Щільне зовнішнє обплетення з дроту з нержавіючої сталі підвищує стійкість до тиску та захист від розриву, обмежує надмірне розширення або вигин і забезпечує захист від зовнішніх механічних пошкоджень.

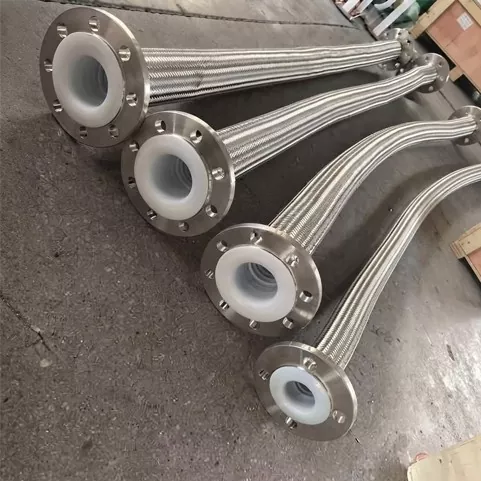

3. Універсальні торцеві з'єднання

Сумісний з фланцями, різьбовими з'єднаннями та швидкороз'ємними муфтами; вони відповідають загальним стандартам системи трубопроводів, забезпечуючи бездоганну інтеграцію з різними типами промислового обладнання.

4. Додатковий захисний шар

Захисні покриття можна наносити для підвищення стійкості до абразивного зношування, сильної корозії або сольового бризок, тим самим продовжуючи термін служби виробу.

Сфери застосування та приклади впровадження

1. Основні сфери застосування

Широка сумісність із високотемпературними промисловими системами, нафтохімічними заводами, енергетичним обладнанням, морським обладнанням, металургійними установками та системами HVAC; охоплює більшість випадків використання гнучких з’єднань у промислових трубопроводах.

2. Приклади практичної реалізації

Приклад 1: Модернізація трубопроводів високотемпературного котла на теплоелектростанції

На ТЕЦ потужністю 25 МВт традиційні жорсткі трубопроводи замінено на надвисокотемпературні металорукави JIDONGDA (на ділянках виходу пари з котла). Розраховані на робочу температуру 600°C, ці вироби ефективно компенсують теплове розширення та звуження, ізолюючи вібрацію обладнання. Після трьох років безперервної роботи без витоків і збоїв частота планового технічного обслуговування була значно скорочена, а витрати на експлуатацію та технічне обслуговування заводу впали на 42%.

Приклад 2: Проект суднобудівного трубопроводу. Прибережна верф вибрала гнучкі металеві шланги з нержавіючої сталі JIDONGDA 316L з антикорозійним покриттям для систем охолодження головного двигуна та гідравлічної системи. Завдяки спеціальному морському антикорозійному покриттю шланги стійкі до сольових бризок. Після двох років експлуатації на морі не було виявлено іржі чи ослаблення з’єднань, що ефективно вирішило проблему короткого терміну служби, яка зазвичай пов’язана зі стандартними шлангами в морських умовах.

Основні характеристики продукту

1. Широкий діапазон температур: підходить для екстремальних умов — від кріогенних температур до надвисоких температур, що перевищують 600°C;

2. Відмінна гнучкість і здатність компенсації: поглинає різноспрямовані зміщення трубопроводу та вібрацію обладнання;

3. Посилене двошарове обплетення: стійкість до високого тиску та надійний захист від розриву;

4. Конструкція з нержавіючої сталі: стійка до кислот, лугів і сольових бризок; сумісний з різними агресивними хімічними середовищами;

5. Стійкість до втоми: призначена для тривалої безперервної промислової експлуатації;

6. Повністю зварна, герметична конструкція: значно знижує ризик протікання трубопроводу та збоїв системи.

Параметри налаштування

Для задоволення конкретних вимог доступні вісім варіантів налаштування: конструкція з нержавіючої сталі 316L, посилене обплетення для застосувань під високим тиском, антистатичний дизайн, теплоізоляційні оболонки, різні типи з’єднань, версії для надвисоких температур, конструкції, стійкі до вакууму та антикорозійні покриття морського класу.

Ключові переваги продукту

1. Суцільнометалева конструкція, придатна для експлуатації в екстремальних промислових умовах (високі температури і тиск);

2. Чудова гнучкість і компенсаційні можливості, ефективно вирішують проблеми деформації трубопроводу та вібрації;

3. Стандартизований, універсальний дизайн, що забезпечує широке застосування в різних галузях промисловості та сумісність з обладнанням провідних світових виробників;

4. Високоміцна конструкція, що гарантує стабільну роботу та низький відсоток відмов;

5. Перевірена продуктивність: численні успішні проекти та широке впровадження на світовому промисловому ринку.

Часті запитання

Питання 1: Як вибрати нержавіючу сталь 304 і 316L для металевих шлангів JIDONGDA?

Відповідь: нержавіюча сталь класу 304 пропонує оптимальний баланс вартості та продуктивності та підходить для помірно корозійних середовищ (наприклад, системи HVAC, стандартна пара, прісна вода, звичайні гази). Сталь марки 316L містить молібден, що забезпечує підвищену стійкість до кислот, лугів, іонів хлориду та морської води; він спеціально розроблений для агресивних середовищ (хімічна обробка, морське застосування та прибережні зони, що піддаються впливу соляних бризок).

Q2: Чи можна використовувати гнучкі металеві шланги JIDONGDA у системах вакуумних трубопроводів?

Відповідь: Так. Спеціалізовані вакуумостійкі металеві шланги нашого бренду мають більш товстий сильфон і щільне обплетення, що ефективно запобігає згортанню (деформації) шланга під негативним тиском. Вони підходять для вакуумних систем (наприклад, вакуумна дистиляція, вакуумне покриття, кріогенне зберігання рідин) і можуть бути виготовлені на замовлення з вакуумно-герметичними фланцями.

Запитання 3: Який термін служби виробу при безперервній промисловій експлуатації та які рекомендації щодо обслуговування?

Відповідь: При експлуатації в межах номінальних параметрів термін служби виробу становить від 3 до 8 років (може дещо відрізнятися в залежності від корозійної активності робочого середовища). Рекомендації щодо обслуговування: уникайте пошкодження обплетення гострими предметами під час монтажу, а також суворо уникайте перекручування корпусу шланга або його згинання за межі допустимого мінімального радіусу вигину. При експлуатації в умовах високих температур і високого тиску регулярна перевірка герметичності з'єднань (кожні півроку) може значно продовжити термін служби обладнання.
