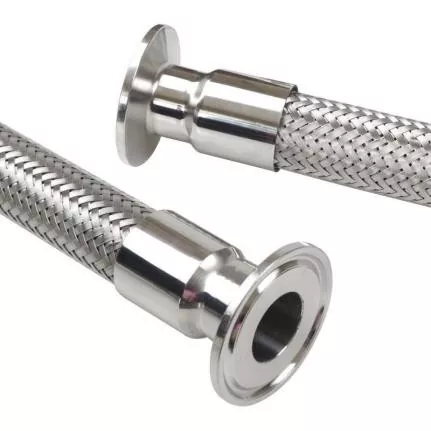

Металевий шланг зі сталевим дротом

Металевий шланг JIDONGDA зі сталевим дротом спеціально розроблений для вимогливих систем транспортування рідини та газу, які вимагають стійкості до вібрації, здатності пристосовуватись до зсуву та довговічності в умовах екстремальних температур і тиску. На відміну від стандартних гумових шлангів або жорстких трубопроводів, цей продукт поєднує в собі гнучкість гофрованої металевої трубки та стійкість до тиску, яку забезпечує дротяне обплетення. Це дає змогу вирішувати типові промислові проблеми, такі як труднощі монтажу, руйнування жорстких трубопроводів через вібрацію та короткий термін служби традиційних шлангів.

Продукція повністю відповідає міжнародним стандартам, включаючи GB/T 14525, ISO 10380 і EJMA. Завдяки вдосконаленим виробничим процесам і комплексній системі контролю якості наша продукція відповідає світовим промисловим стандартам і підходить для роботи в найскладніших умовах.

Дизайн продукту та переваги матеріалів

1. Внутрішній гофрований шар

Виготовлений з гофрованої трубки (матеріал: нержавіюча сталь марок 304, 316 або 316L), цей шар забезпечує чудову стійкість до корозії та стабільність роботи як при високих, так і при низьких температурах, одночасно забезпечуючи безперешкодний потік середовища без ризику засмічення. Його гнучка гофрована структура враховує зміщення в різних площинах (осьовій, бічній і кутовій), адаптуючись до деформацій трубопроводу без шкоди для ефективності транспортування.

2. Армуючий шар дротяної оплетки

Складається із захисного шару з одинарного або подвійного обплетення дроту з нержавіючої сталі, що значно підвищує стійкість шланга до тиску та структурну цілісність. Щільна оплетка обмежує розширення внутрішнього шланга під високим тиском, захищає від зовнішніх механічних впливів і гасить вібрацію трубопроводу, тим самим запобігаючи пошкодження шланга і витік середовища при тривалій експлуатації.

Основні характеристики та переваги продукту

1. Виняткова термостійкість: діапазон робочих температур від -196°C до +600°C; здатний надійно транспортувати спеціалізовані середовища (наприклад, кріогенний СПГ, високотемпературну пару, гаряче масло) в екстремальних умовах експлуатації.

2. Безпека та довговічність при високому тиску: діапазон робочого тиску від 6 до 250 бар із коефіцієнтом міцності від розриву 3:1; стійкий до різких стрибків тиску, що виключає ризик розриву трубопроводу.

3. Ефективне гасіння вібрації та захист обладнання: поглинає безперервні вібрації від насосів, компресорів та іншого обладнання; зменшує навантаження на систему трубопроводів; захищає допоміжне обладнання та продовжує загальний термін служби системи.

4. Автоматична компенсація теплового розширення та звуження: автоматично компенсує зміщення, спричинені коливаннями температури, знімає напругу в трубопроводі та запобігає розтріскуванням або протіканню з’єднань.

5. Стійкість до корозії та старіння: виготовлено з нержавіючої сталі з травленням і пасивацією; стійкість до дії кислот, лугів і солей, що робить продукцію придатною для використання в агресивних середовищах хімічної та фармацевтичної промисловості.

6. Гнучкість встановлення та індивідуальне замовлення: Підтримує різні промислові методи з’єднання (фланцеві, різьбові, зварні, швидкоз’єднувальні); дозволяє налаштувати довжину шланга, кількість шарів обплетення та конструкцію збірки відповідно до конкретних вимог проекту.

Сувора система контролю якості

1. Імітаційне тестування умов обслуговування

Всебічні випробування (зокрема вплив внутрішнього тиску, симуляція безперервної вібрації, осьове зміщення, багаторазове згинання та симуляція теплового розширення/скорочення) відтворюють реальні, довгострокові промислові умови експлуатації.

2. Основні контрольні параметри

Професійні інженери контролюють стабільність профнастилу, цілісність обплетення, якість зварювання, герметичність і надійність кріплення фітингів на кожному етапі виробництва, гарантуючи, що бракована продукція не потрапить до замовника.

3. Спеціалізоване динамічне тестування продуктивності

Імпульсне випробування: імітує коливання тиску та комбіновані механічні напруги для перевірки структурної стабільності, втомної міцності та довговічності.

Випробування міцності кріплення: випробування на розтягування та навантаження зварних швів і з’єднувальних вузлів для забезпечення надійного кріплення, герметичності та високого рівня безпеки конструкції.

Основні сфери застосування

1. Енергетичний сектор: обладнання для виробництва електроенергії, системи транспортування пари, обладнання для СПГ та проекти енергетичної інфраструктури.

2. Хімічна промисловість: хімічні заводи, транспортування корозійних середовищ (кислот, лугів) і системи трубопроводів хімічних заводів.

3. Системи опалення, вентиляції та кондиціонування повітря; промислові котли; і системи вентиляції та опалення будівель.

4. Точне виробництво: харчова промисловість, фармацевтичне виробництво та транспорт рідини в прецизійному обладнанні.

5. Механічне обладнання: з’єднання насосів і компресорів, гідравлічні системи та трубопроводи промислового обладнання.

Приклади промислового застосування

Приклад 1: Модернізація трубопроводу системи охолодження на заводі з виробництва напівпровідників

Велике підприємство з виробництва напівпровідникових пластин зіткнулося з проблемами передчасного зносу та розтріскування стандартних шлангів охолодження з ПВХ, спричинених високими температурами та вібрацією обладнання. Після заміни їх на металеві шланги з нержавіючої сталі JIDONGDA DN85 304 з обплетенням дроту система могла вмістити зміщення теплового розширення/скорочення на ±30 мм; шланги ефективно поглинали вібрацію обладнання та повністю вирішували проблеми, пов’язані з витоком води та погіршенням якості матеріалу. Обладнання безперервно працювало протягом 27 місяців без витоків і структурних пошкоджень, що значно підвищило стабільність виробничого процесу.

Приклад 2: Проект транспортування високотемпературної пари на хімічному заводі

Хімічний завод у Південно-Східному Китаї експлуатував паропроводи з температурою 280°C, які зазнавали частих циклів теплового розширення та звуження. Традиційні жорсткі труби були схильні до розтріскування під напругою, тоді як стандартні шланги не мали достатньої стійкості до високих температур і тиску. У проекті використовували виготовлені на замовлення двошарові металеві шланги JIDONGDA з опліткою. Завдяки високій термостійкості та здатності компенсувати зміщення, шланги працювали без протікання протягом року, що значно скоротило частоту технічного обслуговування та знизило експлуатаційні витрати.

Технічні характеристики

Часті запитання

Q1: Які сорти нержавіючої сталі використовуються для металевих шлангів JIDONGDA і як вибрати правильний?

В: Ми пропонуємо три стандартні матеріали: 304, 316 і 316L. Grade 304 пропонує оптимальний баланс вартості та продуктивності, що робить його придатним для загального промислового застосування (вода, газ); клас 316 забезпечує чудову стійкість до корозії в кислотних і лужних середовищах, що робить його ідеальним для хімічної промисловості та морських застосувань; grade 316L - це матеріал з наднизьким вмістом вуглецю, призначений для використання в дуже агресивних середовищах і при надзвичайно високих температурах. За бажанням можливе виготовлення з інших матеріалів.

Q2: Чи можна використовувати металеві шланги JIDONGDA зі сталевим дротом для транспортування високотемпературної пари протягом тривалого часу?

A: Так, вони можуть. Цей продукт оптимізований для роботи при високих температурах і підходить для транспортування пари та високотемпературних середовищ у діапазоні температур від -196°C до +600°C. Двошарова оплетка зі сталевого дроту забезпечує стабільність під високим тиском, а точне зварювання запобігає витоку пари; Продукт широко використовується в промислових котлах і парових системах електростанцій, забезпечуючи надійну та довговічну роботу.

Q3: Чи пропонує JIDONGDA індивідуальне виготовлення металевих шлангів?

A: Так, ми пропонуємо повний спектр індивідуальних послуг з проектування та виробництва. Довжину шланга, кількість шарів обплетення, типи кінцевих з’єднань і конструкцію виробу можна пристосувати до певної схеми трубопроводів, а також до вимог до тиску, температури та середовища. Використовуючи наші власні виробничі потужності та команду кваліфікованих інженерів, ми надаємо комплексні рішення, призначені для задоволення всіх вимог до встановлення та експлуатації для широкого спектру складних промислових проектів.
