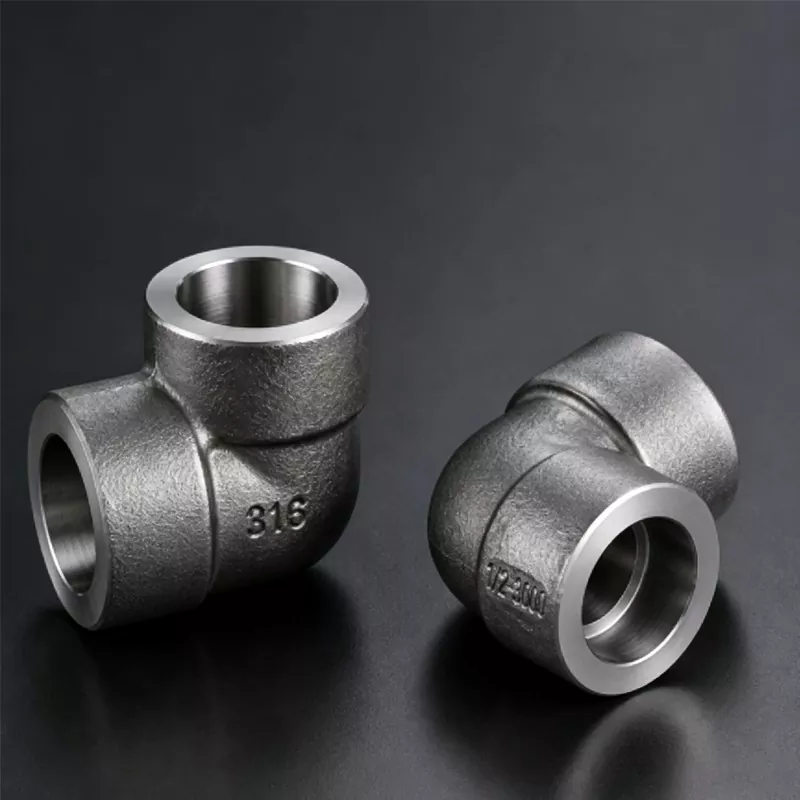

Розуміння герметизації під високим тиском: інженерне керівництво щодо вибору колінного зварного шва під кут 90°

У сучасних промислових схемах трубопроводів перенаправлення ніколи не є лише геометричною необхідністю — це критична точка напруги. Під час роботи з рідинами під високим тиском, корозійними газами або екстремальними коливаннями температури вибірспрямована арматурабезпосередньо визначає стабільність системи та безпеку експлуатації. Серед компонентів трубопроводів малого діаметра,90° коліно з розеткоюзалишається основоположним стандартом для постійних, герметичних переходів під прямим кутом.

Наше потужне виробниче підприємство JIDONGDA щодня взаємодіє з міжнародними EPC-підрядниками, менеджерами проектів нафтопереробних заводів і промисловими дистриб’юторами. Ми розуміємо, що одна несправність арматури може зупинити всю виробничу лінію. Щоб допомогти вашим командам інженерів і постачальників знизити ризики, ми склали цей технічний посібник із вибору та оцінки зварювальних колін під кутом 90° для високонадійних систем.

Механіка розтрубного зварювання: чому вона перевершує різьбові з’єднання

Для систем трубопроводів малого діаметра (зазвичай від 1/8 дюйма до 4 дюймів) інженери часто обмірковують між різьбовими та муфтовими зварними фітингами. Згідно з нашим виробничим досвідом, технологія розтрубного зварювання пропонує явні механічні переваги в критичних середовищах:

Шляхи нульового витоку: на відміну від різьбових конфігурацій, які покладаються на герметики та схильні до вібраційного ослаблення, зварювальне коліно з розтрубом 90° має прецизійно оброблену порожнину розтруба. Труба вставляється безпосередньо в цю виїмку, і виконується круговий кутовий зварний шов. Це створює постійний металургійний зв’язок, який повністю усуває вектори витоку.

Плавна внутрішня геометрія: різьбові з’єднання часто створюють внутрішні сходи, які викликають турбулентність рідини. Наш процес кування та механічної обробки забезпечує дуже постійний внутрішній діаметр, зберігаючи стабільність тиску та зменшуючи концентрацію напруги під прямим кутом згину.

Вибір марок матеріалів для суворих умов

Цілісність матеріалу не підлягає обговоренню, якщо трубопровід працює від -40°C до 450°C. У нашій ковальській майстерні ми виготовляємо ці коліна з трьох основних категорій матеріалів, кожна з яких адаптована до конкретних хімічних і механічних навантажень:

Забезпечення глобальної відповідності проекту: ASME B16.11 і номінальний тиск

Під час подання паспортів продуктів для технічного схвалення в міжнародних проектах трубопроводів контрольно-вимірювального обладнання для нафти та газу або електростанцій сувора відповідність міжнародним стандартам є обов’язковою.

Кожна партія 90°зварні колінавиготовлений на нашому заводі JIDONGDA, повністю відповідає стандартам ASME B16.11, MSS SP-79 або DIN. Для груп із закупівель, які розробляють технічні специфікації, номінальний тиск має бути правильно перехресним посиланням на відповідний розклад труб:

Клас 3000/Клас 6000/Клас 9000: ці позначення регулюють ковані зварювальні фітинги з муфтою відповідно до ASME B16.11, гарантуючи, що вони витримують робочий тиск до 3000 PSI, 6000 PSI або 9000 PSI відповідно, залежно від товщини стінки відповідної труби.

Інтеграція обробки поверхні: для захисту від атмосферної корозії під час морських перевезень і зберігання на робочому місці ми застосовуємо спеціальну обробку поверхні, включаючи чорне фосфатування, гаряче цинкування або травлення та пасивування для ліній з нержавіючої сталі.

Пряма заводська підтримка для вашого наступного циклу закупівель

Вам потрібні технічні креслення, точні розрахунки ваги або індивідуальні розміри для майбутнього проекту? Пропустіть брокерів і зв’яжіться безпосередньо з нашим міжнародним офісом обслуговування.

Зв’яжіться з JIDONGDA, щоб отримати пряму оптову пропозиціюСьогодні отримати конкурентоспроможну цінову пропозицію та вичерпні матеріали протягом 24 годин.
