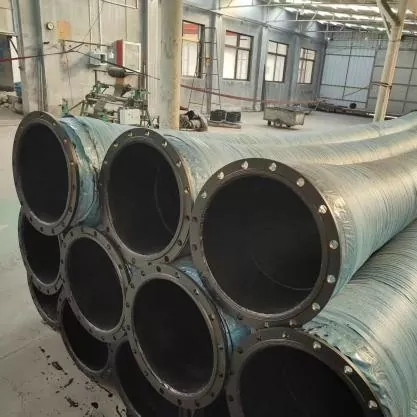

Гумовий шланг великого діаметру, армований спіральною сталевою дротом

Гумовий шланг великого діаметру, армований сталевим дротом зі спіральним дротом JIDONGDA, призначений для важких умов експлуатації, що характеризуються високим тиском, високою швидкістю потоку та значними ударними навантаженнями. Його конструкція складається з багатошарової армуючої структури з високоміцного сталевого дроту в поєднанні з високоефективною композитною гумою; усі компоненти утворюються за допомогою єдиного процесу високотемпературної вулканізації. Це забезпечує стабільну та довговічну роботу в складних умовах, таких як шахти, прибережні зони та відкриті будівельні майданчики.

Гумовий шланг великого діаметру, армований спіральною сталевою дротом, поєднує чудову гнучкість із високою несучою здатністю. Він поглинає вібрацію обладнання, компенсує зміщення установки та теплове розширення або звуження, а також витримує постійні стрибки внутрішнього тиску, а також зовнішні впливи. У порівнянні зі стандартними гумовими шлангами, армованими тканиною, цей продукт має значні переваги: ​​стійкість до вакуумного згортання, стабільність розмірів (стійкість до розтягування) і високу зносостійкість. Це робить його важливим компонентом великомасштабних промислових трубопроводів, призначених для транспортування шламу та сипучих матеріалів на великі відстані.

Багатошарова структура та ключові переваги

1. Зносостійкий внутрішній робочий шар

Виготовлений із суміші високостійкого натурального та синтетичного каучуку, гладкий внутрішній шар мінімізує опір потоку. Він протистоїть ерозії та стиранню від частинок піску та гравію, уповільнюючи знос внутрішньої стінки при контакті з такими матеріалами, як мінеральна руда, морський мул і відкладення золи.

2. Шар армування спіральним сталевим дротом

Кілька ниток високоміцного сталевого дроту спірально накручені під фіксованим кутом, утворюючи основний несучий каркас, який виконує чотири ключові функції:

- Підвищує номінальний тиск

- Забезпечує високу стійкість до негативного тиску, запобігаючи колапсу під час операцій всмоктування

- Обмежує радіальне розширення корпусу шланга під тиском

- Підвищує загальну структурну стійкість і стійкість до ударів

3. Проміжний буферний шар

Еластичний гумовий шар, розташований між армуючим шаром і зовнішнім гумовим покриттям; він розсіює вплив миттєвих стрибків тиску, знижує ризик відриву шарів і значно покращує стійкість до втоми під час тривалого циклічного перекачування рідини.

4. Стійкий до погодних умов зовнішній захисний шар

Модифіковане, стійке до старіння зовнішнє гумове покриття, розроблене таким чином, щоб протистояти різноманітним зовнішнім факторам: ультрафіолетовому випромінюванню внаслідок впливу навколишнього середовища, озоновому розтріскуванню в промислових зонах, корозії соляних бризок у прибережних зонах та механічному стиранню під час підйому та встановлення.

Основні сфери застосування

1. Транспортні системи гірничодобувної промисловості: транспорт мінерального шламу, хвостів, вугільного шламу та переробних матеріалів; підходить для перекачування суспензій з високим вмістом піску та вакуумних операцій.

2. Портове днопоглиблення та рекультивація землі: використовується з землечерпальними трубопроводами для транспортування морського піску, річкового мулу та наповнювальних матеріалів; конфігурації плавучих трубопроводів, доступні для морських операцій.

3. Нафтогазова промисловість: транспортування бурового розчину, промислових циркуляційних рідин і супутніх матеріалів.

4. Інженерне обладнання та насосні станції: з'єднання трубопроводів для великих земснарядів, промислових водяних насосів та важкого обладнання; гасіння вібрації під час роботи.

5. Сектори енергетики та навколишнього середовища: циркуляція шламу для десульфурації електростанцій, транспортування золи/шлаку з печі та трубопроводи для обробки промислових відходів.

6. Металургійна промисловість: безперервне транспортування високоабразивних мінеральних порошків і гранульованих плавильних середовищ.

Ключові характеристики продукту

1. Багатошарова спіральна конструкція зі сталевого дроту забезпечує чудову стійкість до тиску та ударів.

2. Відмінна стійкість до негативного тиску; підходить як для всмоктування, так і для випуску, запобігаючи згортанню шланга під вакуумом.

3. Можливість виробництва великого діаметру; низький опір рідини забезпечує більшу ефективність транспортування.

4. Висока гнучкість і компенсаційні можливості; поглинає вібрацію обладнання та усуває концентрацію напруги в системі трубопроводів.

5. Інтегрована стійкість до зносу та погодних умов; забезпечує надійний термін служби в суворих умовах, таких як шахти та морські платформи.

6. Низькі витрати на обслуговування; легкість встановлення, демонтажу та заміни під час монтажу на місці зводить до мінімуму час простою обладнання.

Спеціальні параметри конфігурації

1. Внутрішня підкладка з покращеного поліуретану (PU).

2. Спеціалізована надзносостійка конструкція для перекачування мінерального шламу.

3. Термостійке виконання (для тривалої роботи при температурах понад 120°C).

4. Маслостойкая гумова суміш.

5. Антистатичний і вибухозахищений дизайн.

6. Інтегрована система плавучості (плаваючі шланги).

7. Стандартні фланці ANSI, DIN, JIS або BS.

8. Універсальні швидкоз'ємні муфти.

Конкурентні переваги

✔ Міцна конструкція з багатошаровим армуванням за допомогою спіралі зі сталевого дроту високої міцності

✔ Чудова стійкість як до надлишкового тиску, так і до вакууму

✔ Підходить для використання в різноманітних і вимогливих промислових транспортних додатках

✔ Можливість виготовляти нестандартні вироби великого діаметру для екстремальних умов експлуатації

✔ Комплексні послуги з виробництва OEM та ODM

✔ Великий досвід постачання обладнання для вітчизняних та міжнародних інжинірингових проектів

Приклад реалізації інженерного проекту

Приклад 1: Проект рекультивації земель у морському порту (Південно-Східна Азія)

Вимоги до проекту: Для рекультивації земель був потрібен морський трубопровід довжиною 12 км, призначений для безперервного транспортування морського піску, змішаного з подрібненим черепашником і гравієм. Плаваючі всмоктувальні та нагнітальні шланги великого діаметру повинні були витримувати вплив соляних бризок і працювати в умовах всмоктування (негативний тиск).

Рішення JIDONGDA: армовані сталевим дротом плаваючі гумові шланги DN600 із зовнішнім корозійностійким гумовим шаром (морського класу) і фланцями за стандартом DIN.

Експлуатаційні результати: 24 місяці безперервної роботи без деформації шланга (сплющення) і без розтріскування зовнішнього гумового шару через вплив соляних бризок. Частота заміни зменшилася на 70% порівняно зі звичайними днопоглиблювальними шлангами. Продукти успішно пройшли незалежні перевірки якості для застосування в морській техніці та стали перевагою вибору підрядника.

FAQ

Q1: Який максимальний негативний тиск для гумового шланга великого діаметра зі сталевим дротом, армованого спіральною армацією? Чи придатні вони для засмоктування на великі відстані при днопоглибленні?

A: Стандартні моделі витримують негативний тиск -0,09 МПа без деформації, тоді як виготовлені на замовлення моделі з посиленою спіральною структурою можуть працювати в умовах глибокого вакууму до -0,098 МПа. Вони повністю придатні для робіт із всмоктування та нагнітання, включаючи днопоглиблення на великі відстані та транспортування шахтних хвостів. Для морських перевезень на великі відстані можуть бути встановлені додаткові елементи плавучості.

Q2: Які варіанти доступні для поводження з високотемпературними, жирними або легкозаймистими/вибухонебезпечними середовищами?

A: Пропонуються три типи спеціалізованих рішень: конструкції, стійкі до високих температур (для тривалої роботи вище 120°C); вироби з маслостійкої композитної гуми на основі нітрильного каучуку (NBR) для транспортування сирої нафти, гідравлічних масел або органічних розчинників; і антистатичні, вибухозахищені конструкції, розроблені для розсіювання статичної електрики, що генерується тертям середовищ (придатні для роботи з легкозаймистими нафтопродуктами). Для всіх спеціалізованих продуктів надаються звіти про випробування, що охоплюють властивості матеріалів і робочі характеристики.

Q3: З якими міжнародними стандартами для муфт сумісні продукти? Чи може фабрика JIDONGDA постачати повністю зібрані одиниці?

A: Шланги сумісні з чотирма основними стандартами фланців (ANSI, DIN, JIS, BS), а також з різними типами швидкороз’ємних з’єднань. Ми пропонуємо комплексне рішення, що включає різання, пресування фланців, збірку монолітної вулканізації та гідростатичні випробування; готова продукція — укомплектована арматурою — доставляється безпосередньо на об’єкт, що усуває необхідність подальшої обробки замовником і знижує ризик протікання в точках зовнішнього підключення.
