Металевий шланг з опліткою з нержавіючої сталі

Традиційні жорсткі трубопроводи чутливі до розтріскування, ослаблення з’єднань і витоків, спричинених вібрацією обладнання, багатоосьовим зміщенням або термічною деформацією. Поєднуючи гнучкість, механічний захист і надійне ущільнення, плетені металеві шланги JIDONGDA з нержавіючої сталі є чудовою альтернативою жорстким трубопроводам. Їхня двошарова захисна структура — із внутрішньою гофрованою трубкою для пристосування до деформації та зовнішньою опліткою для покращеного захисту — поглинає робочі навантаження та компенсує зміщення трубопроводу. Ці шланги зберігають цілісність ущільнення та стабільність роботи протягом тривалого періоду, навіть за умов екстремальних температур і коливань тиску. Вони широко використовуються для з’єднання систем транспортування рідини, пов’язаних із обертовим обладнанням (таким як насоси, компресори та генераторні установки), і є ключовим компонентом сучасних промислових гідравлічних систем.

Ключові переваги продукту

1. Компенсація багатоплощинних переміщень

Враховує осьові, бічні та кутові зміщення; знімає напругу в трубопроводі, викликану роботою обладнання та тепловим розширенням/стисканням, тим самим запобігаючи розривам труб і ослабленню з’єднань.

2. Ефективне гасіння вібрації та захист

Ефективно поглинає та ізолює вібрації від обертового обладнання (наприклад, насосів і компресорів), запобігаючи передачі на сусідні компоненти та трубопроводи, що значно знижує рівень відмов обладнання.

3. Надширокий температурний діапазон

Витримує температури від -196°C до +450°C, що відповідає експлуатаційним вимогам для екстремальних умов, таких як транспортування кріогенної рідини, високотемпературна циркуляція пари та передача гарячих промислових середовищ.

4. Чудова стійкість до корозії

Виготовляється з нержавіючої сталі SS304 або SS316L, що забезпечує стійкість до окислення, кислот, лугів і абразивного зношування; забезпечує тривалу стабільність в агресивних середовищах (наприклад, морська та хімічна промисловість) і гарантує тривалий термін служби.

5. Компактність, гнучкість і простота монтажу

Легкий і гнучкий матеріал дозволяє прокладати маршрути в обмежених або складних просторах обладнання; це спрощує встановлення та скорочує терміни проекту.

6. Настроювані специфікації та типи з'єднань

Підтримує різні варіанти з’єднання, включаючи різьблення BSP і NPT, фланці ANSI/DIN, швидкоз’єднувальні з’єднання та зварні кінці; діаметр, довжину та конфігурацію обплетення (одно- або двошарове) можна адаптувати до конкретних умов експлуатації.

Суворе тестування продуктивності та контроль якості

1. Стандарти тестування

Металеві шланги з опліткою з нержавіючої сталі виготовляються та перевіряються в суворій відповідності до стандартів безпеки промислових трубопроводів EN ISO 10380 та ASME B31.3; вони відповідають міжнародним технічним вимогам щодо безпеки, гнучкості та гасіння вібрацій для промислового обладнання.

2. Змодельовані робочі умови

Проводяться комплексні випробування, що охоплюють як стандартні, так і екстремальні промислові умови експлуатації, включаючи тривалі динамічні вібраційні навантаження, моделювання різнонаправлених переміщень, циклічне випробування тиском при 25 бар і термоциклування в діапазоні від -196°C до +450°C.

3. Ключові результати тестування

- Випробування на імпульсну втому: моделювання роботи перевищує 250 000 циклів; зберігає стабільну гнучкість і герметичність при тривалих коливаннях вібрації та тиску, без ознак деградації або поломки.

- Випробування на міцність з’єднання: фітинги успішно пройшли випробування на розрив і механічне навантаження, забезпечивши надійність з’єднання та герметичність, що значно зменшує потребу в майбутньому обслуговуванні.

- Випробування на структурну стабільність: після тривалого термічного циклу та випробування на вібрацію/удари шар обплетення та гофрована внутрішня труба зберегли свою структурну цілісність без деформації чи пошкодження, продемонструвавши чудову втомну міцність.

Приклад практичного застосування

Випадок 1: Застосування в гідравлічній системі машини безперервного лиття лиття (МНЛЗ) на металургійному заводі

Велике вітчизняне металургійне підприємство спочатку використовувало жорсткі мідні труби в гідравлічній системі машини безперервного лиття заготовок. Тривала вібрація обладнання та часте згинання труб призводили до скручування та витоків, що призводило до частих зупинок на технічне обслуговування та високих експлуатаційних витрат. Після переходу на плетені металеві шланги з нержавіючої сталі JIDONGDA, здатні витримувати робочий тиск 8 МПа з мінімальним радіусом вигину, який утричі перевищує діаметр труби, проблеми з витоками та розривами були повністю усунені. Рівень відмов обладнання знизився на 90%, а витрати на технічне обслуговування одиниці зменшилися на 40%, забезпечивши безперервну та стабільну роботу гідравлічної системи.

Приклад практичного застосування № 2: Проект трубопроводу морської платформи

Інжиніринговій компанії з Південно-Східної Азії, що спеціалізується на морських проектах, потрібні були трубопроводи для подачі електроенергії та робочих рідин на морську платформу. Трубопроводи повинні витримувати суворі умови експлуатації, включаючи корозію від соляних бризок, вібрацію, спричинену вітром і хвилями, а також коливання температури. JIDONGDA постачає спеціально розроблені шланги з корозійно-стійкою нержавіючої сталі SS316L і захисними зовнішніми оболонками. Після трьох років безперервної експлуатації в морі шланги не показали жодних ознак корозії, витоку або структурних пошкоджень. Вони успішно витримали агресивне морське середовище, забезпечили безпечну та стабільну роботу системи трубопроводів платформи, а також дозволили замовнику значно скоротити витрати на заміну обладнання та технічне обслуговування.

Основні сфери застосування

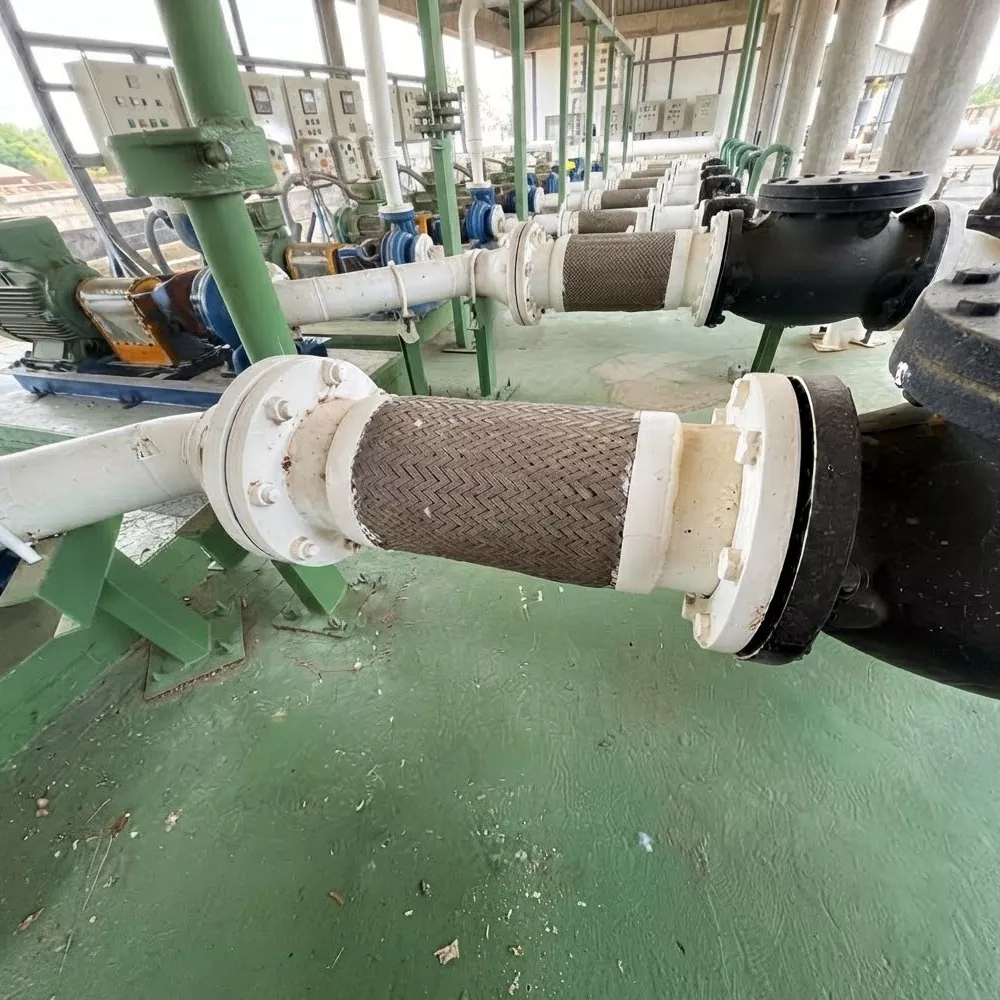

1. Промислове обладнання: промислові насоси, компресори, генераторні установки, автоматизовані виробничі лінії

2. Енергетичний сектор: обладнання для відновлюваної енергетики, теплоенергетичні системи, системи транспортування кріогенної рідини

3. Морське обладнання: суднові двигуни, системи суднових трубопроводів, допоміжне обладнання морської платформи

4. Загальна промисловість: системи пара та вентиляції, вентиляції та кондиціонування, прецизійне виробниче обладнання, системи транспортування хімічних рідин

Детальні технічні характеристики

Переваги бренду та обслуговування

JIDONGDA Stainless Steel Braided Metal Hose – це спеціалізоване підприємство, що об’єднує дослідження та розробки, виробництво та продаж гнучких шлангів з нержавіючої сталі. Ми використовуємо розвинені виробничі процеси, включаючи формування, плетіння та зварювання, і суворо дотримуємося виробничих стандартів, забезпечуючи відповідність нашої продукції міжнародним галузевим нормам. Маючи багаторічний досвід співпраці зі світовими виробниками обладнання, інженерними підрядниками та постачальниками промислового обслуговування, ми експортуємо нашу продукцію до Північної та Латинської Америки, Європи та Азії. Ми пропонуємо послуги OEM та індивідуальні дизайнерські рішення зі швидким часом виконання, а також професійну технічну підтримку для встановлення та експлуатації, надаючи економічно ефективні рішення для промислових шлангів клієнтам у всьому світі.

Часті запитання

Запитання 1: Чи можуть плетені металеві шланги з нержавіючої сталі JIDONGDA компенсувати багатовимірне зміщення трубопроводу?

Наші продукти спеціально розроблені для обробки тривимірної деформації трубопроводу. Шланги точно компенсують осьові, бічні та кутові зміщення, спричинені роботою обладнання та температурними коливаннями, зберігаючи структурну цілісність та герметичність.

Запитання 2: Яка різниця між матеріалами шлангів SS304 і SS316L і який з них мені вибрати?

A2: SS304 пропонує оптимальний баланс вартості та продуктивності, а також хорошу стійкість до окислення, що робить його придатним для стандартних промислових застосувань, включаючи пару, очищену воду та загальні промислові гази. SS316L забезпечує чудову стійкість до кислотної та лужної корозії, а також підвищену ударну в’язкість при низьких температурах, що робить його ідеальним для вимогливих застосувань, таких як морське середовище, хімічна обробка та робота з криогенними рідинами; вибір матеріалу можна пристосувати до конкретних умов експлуатації та природи середовища.

Q3: Чи пропонує JIDONGDA шланги на замовлення?

A3: Так. Такі технічні характеристики, як діаметр і довжина шланга, шари обплетення, а також типи кінцевих з’єднань і захисних кожухів, можна налаштувати відповідно до вимог клієнта. Наша технічна команда готова розробити індивідуальні рішення з урахуванням конкретних умов експлуатації та параметрів обладнання; ми також обробляємо виробничі замовлення на основі індивідуальних специфікацій.
