Що таке наконечник і як він працює в системах з’єднання труб?

У будівельного екскаватора раптово втрачається гідравлічний тиск. Оператор виходить і бачить калюжу олії, що капає зі з’єднання під машиною. Команда технічного обслуговування прибуває, діагностує проблему як ослаблене кріплення та затягує її. Але протягом години витік повертається. Проблема не в герметичності; це внутрішня обойма, яка втратила зчеплення. Цей сценарій відбувається щодня в майстернях і на робочих місцях, часто через те, що люди, які працюють на обладнанні, не повністю розуміють компонент, який вони затягують. TheНаконечникє одним із найпоширеніших, але найбільш неправильно зрозумілих елементів у рідинних системах живлення. Він невеликий, недорогий і його легко не помітити, але належним чином функціонуючий обжимний фітинг є різницею між надійною гідравлічною системою та хронічним витоком.

Фітинг із наконечником — це механічний компресійний пристрій, який створює герметичне ущільнення між трубкою та корпусом фітинга. Він працює за простим, але елегантним принципом: коли гайка затягується, вона змушує конічне кільце (наконечник) радіально стискатися до стінки труби. Це стиснення створює два важливі ефекти: ущільнення металу до металу, яке запобігає витіканню рідини, та механічне захоплення, яке запобігає висмикуванню трубки під тиском. Наконечник не покладається на клеї, герметики чи прокладки; він використовує еластичність і пластичність металу, щоб утворити постійне надійне з'єднання. Ця стаття допоможе вам глибоко зануритися у світ наконечників, досліджуючи їх анатомію, робочу фізику, різні типи та технічні характеристики, які визначають якісний продукт. Ми також розглянемо практичні методи встановлення та типові сценарії усунення несправностей. Зрештою ви зрозумієте, чому цей маленький компонент заслуговує набагато більше уваги, ніж зазвичай.

Зміст

• 1. Що таке наконечник?
• 2. Як працює наконечник для створення герметичного ущільнення?
• 3. Які є різні типи фітингів з наконечниками та де вони використовуються?
• 4. Які технічні характеристики визначають високоякісний наконечник?
• 5. Як правильно встановити та усунути несправності фітинга з наконечником?
• Часті запитання (FAQ)
• Про виробника
• Висновок

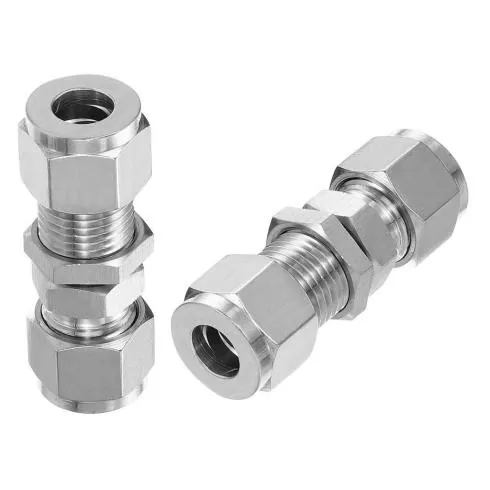

Що таке наконечник?

A Наконечникце високоточний інженерний компонент, який використовується для з’єднання труби з корпусом фітинга в рідинних силових і пневматичних системах. Це невелика кільцеподібна металева частина, яка при стисненні створює герметичність і забезпечує механічне утримання. Слово "ferrule" походить від латинського "ferrum", що означає залізо, що відображає його металеву природу. У своїй найпростішій формі наконечник — це втулка, яка надягає кінець трубки. Коли гайка фітинга затягується, наконечник притискається до конічної поверхні в корпусі фітинга, змушуючи його деформуватися та захоплювати трубку. Ця деформація є постійною; після того, як обжимний фітинг був належним чином стиснутий, його не можна повторно використовувати в новому місці, і він залишатиметься на місці навіть за сильної вібрації.

Щоб зрозуміти наконечник, уявіть, що ваша рука тримає дерев’яну палицю. Ваші пальці обхоплюють палицю, тиснучи з усіх боків. Чим сильніше ви стискаєте, тим міцніший хват. Наконечник працює за тим самим принципом, але з важливою відмінністю: наконечник не просто захоплює; це також створює печатку. Наконечник звужується, і коли він вставляється у відповідний конус всередині корпусу фітинга, він піддається контрольованій пластичній деформації. Зовнішня поверхня наконечника ущільнює корпус фітинга, тоді як внутрішня поверхня впинається в стінку трубки. Ця подвійна дія — ущільнення та захоплення — ось що робить фітинг із наконечником таким ефективним. Труба не склеєна і не зварена; він механічно заблокований і ущільнений деформацією наконечника.

Анатомія наконечника складається з трьох основних компонентів:

• Припасове тіло:Основний корпус, який містить конічне сідло та забезпечує зовнішнє з’єднання (різьбове або зварене). Зазвичай він виготовляється з нержавіючої сталі, латуні або вуглецевої сталі.
• Наконечник:Компресійне кільце, яке деформується для ущільнення та захоплення трубки. Це серце фітінгу. Його геометрія, матеріал і обробка поверхні мають вирішальне значення для роботи фітинга.
• гайка:Втулка з зовнішньою різьбою, яка застосовує осьову силу для стиснення наконечника в корпус фітинга. Конструкція гайки впливає на необхідний крутний момент і легкість встановлення.

Фітинг з наконечником є ​​унікальним серед методів з’єднання труб, оскільки він не потребує спеціальної підготовки кінця труби — розвальцювання, пайки або зварювання. Трубку просто розрізають прямокутно, очищають від задирок і вставляють. Ця простота є основною причиною, чому фітинги з наконечниками так широко використовуються в різноманітних сферах застосування: від автомобільних гальмівних ліній до морських нафтових платформ.

Як працює наконечник для створення герметичного ущільнення?

Щоб зрозуміти, як aНаконечникпрацює, потрібно уявити, що відбувається всередині фітинга під час затягування. Це невелика драма сил, деформацій і ущільнення, що відбувається в межах кількох міліметрів. Процес можна розбити на чотири окремі фізичні етапи, кожен з яких сприяє остаточному ущільненню та зчепленню.

Етап 1: введення та початковий контакт.Трубка розрізається прямокутним кутом і очищається від задирок, а потім вставляється в корпус фітинга, доки вона не притиснеться до буртика або утримується на заданій глибині введення. Наконечник насаджується на трубку, а потім гайка. Потім гайку насаджують на різьблення корпусу фітинга. У цей момент немає контакту між втулкою та ущільнювальними поверхнями. Наконечник просто сидить на трубці, готовий до активації.

Етап 2: Зачеплення наконечника.Коли гайка затягується, вона контактує із задньою поверхнею наконечника. Наконечник починає аксіально рухатися в корпус фітинга, входячи в конус гнізда. Кут конусності є критичним: зазвичай від 24 до 60 градусів, залежно від конструкції фітинга. Передній край наконечника стикається з конусністю корпусу фітинга, і сила від гайки починає рухати наконечник вперед.

Етап 3: Деформація наконечника.У цей момент наконечник починає деформуватися. Геометрія наконечника розроблена таким чином, що він сильніший ззаду та слабший спереду. Коли гайка продовжує затягуватися, передня частина наконечника, яка є тоншою та має менший поперечний переріз, починає згортатися всередину. Це внутрішнє згортання є «укусом», який фітинг наконечника робить у трубку. Внутрішній діаметр наконечника зменшується, а його передній край врізається в стінку труби, створюючи механічний замок. Одночасно зовнішня поверхня наконечника притискається до конусу корпусу фітинга, створюючи первинну ущільнювальну поверхню.

Етап 4: Фінальний еластичний замок.На завершальному етапі наконечник був повністю стиснутий. Він зазнав як пружну, так і пластичну деформацію. Еластичний компонент має вирішальне значення: наконечник, подібно до стиснутої пружини, чинить безперервну зовнішню силу на корпус фітинга та постійну внутрішню силу на трубку. Ця стійка сила, відома як «ущільнююча сила», є тим, що зберігає цілісність з’єднання протягом тривалого часу, навіть за температурних циклів і коливань тиску. Тепер трубка зафіксована на місці та запечатана.

Що відбувається, коли вібрація послаблює гайку? Якщо гайка трохи відступає, пружне відновлення наконечника — його поведінка, подібна до пружини — підтримує контакт поверхонь ущільнювачів. Ось чому правильно встановлений наконечник може залишатися герметичним навіть після багатьох років служби. Однак, якщо гайку занадто затягнути, наконечник може вийти за межі пружності, що призведе до надмірної пластичної деформації. Цей стан, відомий як «вихід із дна», може зруйнувати наконечник і створити шлях витоку. Це причина, чому багато несправностей наконечників викликані неправильним крутним моментом.

Які є різні типи наконечників і де вони використовуються?

TheНаконечникне є єдиним, монолітним продуктом. Він доступний у кількох різних конфігураціях, кожна з яких оптимізована для певних застосувань, діапазонів тиску та умов навколишнього середовища. Розуміння відмінностей має важливе значення для вибору правильного наконечника для певної роботи. Три найпоширеніші типи: одинарна наконечник, подвійна наконечник і наконечник W-типу.

Фітинги з одним наконечником.Як випливає з назви, Single Ferrule використовує лише один елемент наконечника, який забезпечує функції ущільнення та захоплення. Цей наконечник, як правило, має гострий передній край, який в’їжджає в трубку, а його зовнішня поверхня ущільнює корпус фітинга. Фітинги з одним наконечником прості, мають менше деталей і часто дешевші, ніж конструкції з подвійним наконечником. Вони зазвичай використовуються в системах низького та середнього тиску, таких як пневматичні системи, контрольно-вимірювальні прилади та загальна промислова сантехніка. Однак простота має свою ціну: один наконечник повинен виконувати дві функції одночасно, що робить його менш стійким до помилок встановлення та більш чутливим до обробки поверхні труби.

Подвійні наконечники.Фітинг із подвійним наконечником — це більш складна конструкція, яка розділяє функції ущільнення та захоплення на два незалежні компоненти. Передня втулка призначена для ущільнення корпусу фітинга, а задня втулка призначена для захоплення трубки. Такий розподіл праці дозволяє оптимізувати кожну втулку для виконання конкретної функції. Передня втулка може бути виготовлена ​​з більш м’якого матеріалу для кращого ущільнення, тоді як задня втулка може бути твердішою для кращого захоплення. Фітинги з подвійним наконечником широко використовуються в гідравлічних системах високого тиску, наприклад у будівельному обладнанні, машинах для лиття під тиском і морських нафтових вишках. Вони забезпечують чудову вібраційну стійкість і менш чутливі до коливань монтажного моменту.

Наконечники W-типу.Наконечник W-типу — це спеціальна конструкція, яка зазвичай виготовляється зі сплаву високоякісної нержавіючої сталі з характерним W-профілем у поперечному перерізі. Ця унікальна форма дозволяє наконечнику поглинати теплове розширення та звуження без втрати попереднього навантаження. Наконечник W-типу в основному використовується у високотемпературних системах, таких як відведення пари, теплообмінники та труби печі. Вони також зустрічаються в кріогенних системах, де поширені екстремальні коливання температури. Конструкція W-Type забезпечує більш рівномірний розподіл напруги, знижуючи ризик корозійного розтріскування під напругою в складних умовах.

У наведеній нижче таблиці наведено порівняльний огляд трьох основних типів наконечників.

Які технічні характеристики визначають високоякісний наконечник?

Виступ аНаконечниквизначається поєднанням вибору матеріалу, геометричної точності та обробки поверхні. Погано виготовлений наконечник передчасно вийде з ладу, тоді як наконечник високої якості може надійно прослужити десятиліттями. Розуміння технічних специфікацій, які визначають високоякісний обжимний фітинг, має важливе значення для інженерів, спеціалістів із закупівель і команд технічного обслуговування, які мають вибрати правильний компонент для свого застосування.

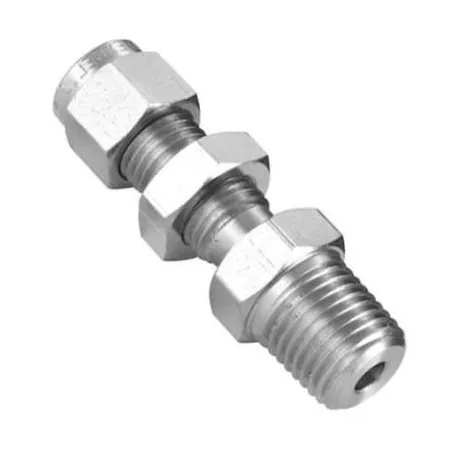

На нашому заводі ми виробляємо наконечники, які відповідають найвищим галузевим стандартам. Наші наконечники доступні з різних матеріалів, включаючи нержавіючу сталь 316L, латунь і вуглецеву сталь, з обробкою поверхні від пасивації до нікелювання. У таблиці нижче наведено детальну розбивку ключових технічних специфікацій нашого асортименту фітингів з наконечниками.

Одним із найважливіших параметрів є твердість поверхні наконечника. Наконечник має бути твердішим за трубку, яку він затискає, але не настільки твердим, щоб стати крихким. Наші наконечники піддаються термічній обробці для досягнення твердості поверхні 58-62 HRC, що забезпечує оптимальний баланс між прикусом і міцністю. Шорсткість поверхні ущільнювальних поверхонь також є критичною. Занадто шорстка поверхня не ущільнить належним чином, тоді як надто гладка поверхня може не забезпечувати достатнього тертя, щоб наконечник «кусав» трубку. Ми підтримуємо шорсткість поверхні 0,4-0,8 мкм на наших ущільнювальних поверхнях, що доведено як оптимальний діапазон для ущільнення.

На додаток до цих стандартних специфікацій, ми пропонуємо кілька налаштованих варіантів для наконечників, включаючи спеціальні матеріали (наприклад, інконель, монель для корозійних середовищ) і спеціальні покриття (наприклад, покриття PTFE для зменшення тертя). Наша команда інженерів готова допомогти у виборі правильних специфікацій фітингів для наконечників для вашого конкретного застосування.

Як правильно встановити та усунути несправності фітинга?

Навіть найякіснішийНаконечниквийде з ладу, якщо його встановлено неправильно. Правильне встановлення — це навичка, якою повинен оволодіти кожен технік та інженер з технічного обслуговування. Процес простий, але вимагає уваги до деталей на кожному кроці. У таблиці нижче наведено п’ять важливих кроків для правильного встановлення наконечника.

Незважаючи на ретельний монтаж, можуть виникнути протікання та інші проблеми. Під час усунення несправностей фітинга з наконечником корисно дотримуватися систематичного процесу. Нижче наведено спрощену інструкцію з усунення несправностей.

• Витік, виявлений під час початкового встановлення:Перевірте прямокутність трубки та глибину введення. Погано обрізана трубка або неповне введення є найпоширенішою причиною початкових витоків. Перевстановіть за допомогою нового фітинга.
• Витік, виявлений після періоду експлуатації:Перевірте момент затягування гайки. Вібрація може спричинити відкат гайки. Повторне затягування гайки може вирішити проблему. Якщо витік не зникає, перевірте втулку на наявність пошкоджень. Можливо, наконечник був занадто затягнутий під час першого встановлення, що спричинило надмірну деформацію.
• Трубку можна повернути або витягнути:Наконечник недостатньо затиснув трубку. Зазвичай це відбувається через недостатнє затягування або використання трубки з неправильною твердістю. Перевірте момент затягування та переконайтеся, що матеріал трубки сумісний із специфікаціями фітинга з наконечником.
• Наконечник видимо тріснутий або зламаний:Часто це відбувається через надмірне затягування або дефект матеріалу. Замініть наконечник на новий і перевірте крутний момент, щоб переконатися, що він не перевищує рекомендоване значення.

Часті запитання (FAQ)

Запитання 1: Чи можна повторно використовувати наконечник після його затягування?

Відповідь: Як правило, наконечник не призначений для повторного використання. Наконечник піддається постійній пластичній деформації, коли він стискається, і укус, який він робить у трубку, є одноразовою подією. Повторне використання наконечника на новій трубці або в новому місці не рекомендується, оскільки воно не створить такого ж надійного ущільнення та зчеплення. У деяких випадках, якщо фітинг лише злегка затягнутий (і наконечник ще не перекусив трубку), можливо, його можна змінити, але це на ризик монтажника. Наша фабрика рекомендує замінювати наконечник і гайку кожного разу, коли трубне з’єднання розбирається, щоб гарантувати герметичність ущільнення.

Запитання 2: Як я можу визначити, чи достатньо затягнутий фітинг без динамометричного ключа?

Відповідь: Хоча динамометричний ключ є кращим інструментом для послідовного та точного затягування, він не завжди доступний. Альтернативним методом є метод «підрахунку поворотів». Після затягування гайки вручну позначте контрольну точку, а потім затягніть її ще на 1/4-1/2 оберту, залежно від розміру та матеріалу фітинга. Для трубного фітинга 1/4" часто достатньо повороту на 1/4 після затягування вручну; для фітинга 1/2" це може бути 1/2 оберту. Однак цей метод є менш точним і залежить від відчуття інсталятора. Ми наполегливо рекомендуємо використовувати динамометричний ключ і значення крутного моменту, указані виробником, особливо в умовах високого тиску або критичних для безпеки.

Запитання 3: Чи підходять фітинги для труб з нержавіючої сталі?

Відповідь: Так, наконечник широко використовується з трубами з нержавіючої сталі. Однак матеріал трубки має бути сумісним із матеріалом наконечника. Наконечник має бути твердішим за трубку, щоб створити необхідний прикус. Для трубок із нержавіючої сталі ми рекомендуємо використовувати наконечник із сплаву нержавіючої сталі з вищою твердістю, ніж трубка. Наша фабрика пропонує наконечники, спеціально розроблені для використання з трубами з нержавіючої сталі, з оптимізованою термічною обробкою для забезпечення надійного захоплення та надійного ущільнення. Якщо існує значна невідповідність твердості, наконечник може не захоплювати трубку належним чином або трубка може бути пошкоджена.

Запитання 4: Який найвищий тиск може витримати наконечник?

Відповідь: Максимальний робочий тиск фітинга з наконечником залежить від кількох факторів: діаметра трубки, матеріалу наконечника та корпусу фітинга, а також типу конструкції (одинарний або подвійний наконечник). Наші обжимні фітинги з подвійним наконечником для труб діаметром до 1 дюйма розраховані на робочий тиск до 630 бар (9100 фунтів на кв.

Питання 5: Чому мій фітинг наконечника протікає навіть після того, як я його правильно затягнув?

Відповідь: Витік у правильно затягнутому герметичному фітингу може бути викликаний декількома факторами, які можуть бути неочевидними. Найпоширенішими причинами є: подряпана або пошкоджена поверхня трубки під наконечником (часто через сміття або обробку); трубка неідеально круглої форми (особливо якщо вона була розрізана ножівкою, а не труборізом); неправильна твердість трубки (наконечник не може в’їсти занадто тверду трубку); або пошкоджена або забруднена ущільнювальна поверхня в самому корпусі фітинга. Крім того, якщо фітинг було розібрано та повторно зібрано без заміни наконечника, початкова деформація не повториться, що призведе до витоку. Наша фабрика рекомендує уважно перевіряти трубку на наявність пошкоджень і завжди використовувати новий обжимний фітинг під час повторного встановлення з’єднань, щоб уникнути протікання.

Про виробника

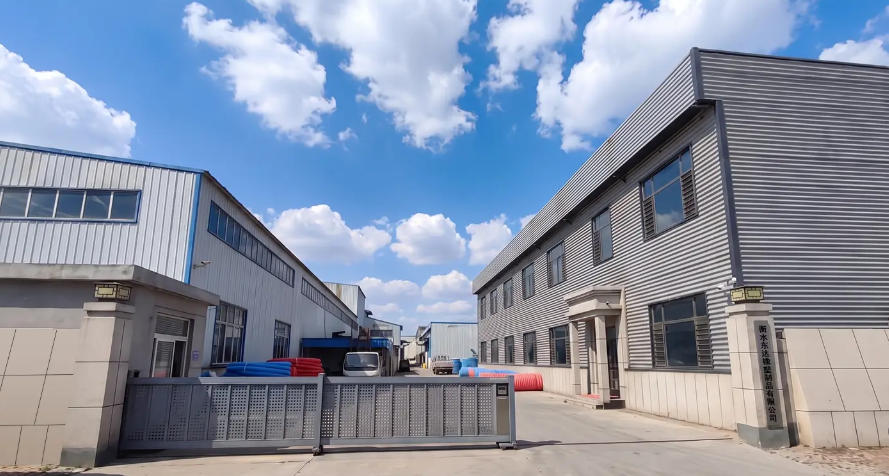

Hengshui Dongda Rubber & Plastic Products Co., Ltd.розташована в окрузі Цзін, провінція Хебей — центрі відомої бази гумової та пластмасової промисловості Китаю, схваленої Асоціацією гумової промисловості Китаю в 2007 році. Завдяки зручному транспортному доступу через швидкісну автомагістраль Пекін-Фучжоу та національні автомагістралі компанія перетворилася на професійного виробника шлангів високого та низького тиску, конвеєрних стрічок, гідравлічних циліндрів, металевих шлангів, нейлонові прокладки, ролики, різні гумові та пластмасові вироби.

Наші наконечники розроблені для стійкості до високого тиску, малого радіуса вигину, високої стійкості до втоми та подовженого терміну служби. Вони широко застосовуються в машинобудуванні, нафтодобувній промисловості, видобутку вугілля, електроенергетиці, металургії, хімічній промисловості, суднобудуванні та транспортних секторах, отримавши високе визнання клієнтів як усередині країни, так і за кордоном.

Ми щиро вітаємо цінні відгуки та підтримку від друзів і клієнтів з усього світу. Користувачі в країні та за кордоном запрошуються для запитів та обговорення співпраці. Ми прагнемо надавати задовільні послуги та надійні рішення для всіх ваших потреб у зв’язку.

Висновок

Обжимний фітинг може бути невеликим компонентом, але його роль у цілісності та надійності рідинних систем живлення величезна. Від способу деформації, щоб створити ущільнення та зчеплення, до вибору матеріалу та термічної обробки, що визначає його ефективність, обжимний фітинг є шедевром інженерії, який часто залишається непоміченим, поки він не виходить з ладу. Розуміння того, як це працює, які типи доступні та як їх правильно встановити, є важливим для кожного, хто працює з системами з’єднання труб.

У JIDONGDA ми прагнемо надавати високоякісні наконечники, які відповідають високим вимогам сучасної промисловості. Наша продукція розроблена та виготовлена ​​відповідно до найвищих стандартів, що забезпечує надійну роботу в найскладніших умовах. Якщо ви шукаєте надійне рішення для наконечників для свого застосування, ми запрошуємо вас зв’язатися з нами. Наша команда досвідчених професіоналів готова допомогти вам у виборі продукту, технічній підтримці та індивідуальних рішеннях. Зв’яжіться з Hengshui Dongda Rubber & Plastic Products Co., Ltd. сьогоднідля консультації або запиту пропозицій. Дозвольте нам допомогти вам побудувати зв’язок, якому можна довіряти.
