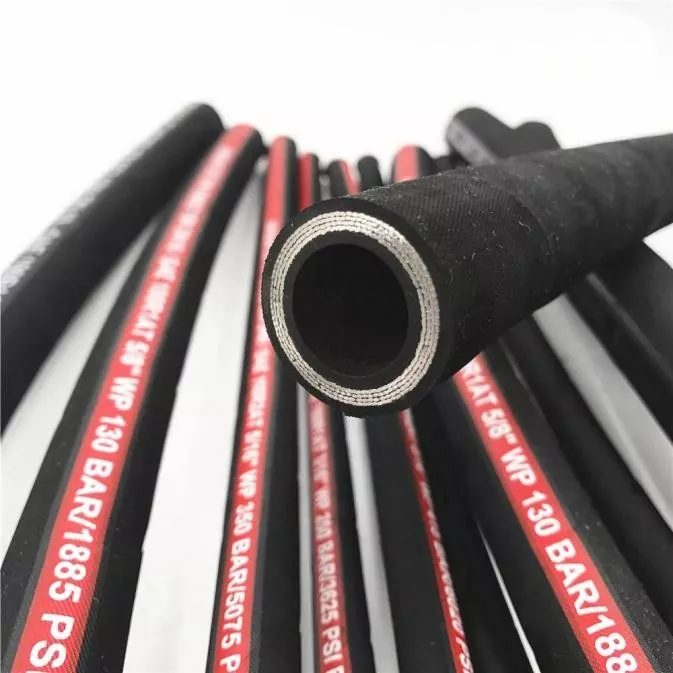

Чотиришаровий сталевий дротяний шланг

Чотиришаровий шланг зі сталевим дротом JIDONGDA — це армований напірний шланг, розроблений спеціально для гідравлічних систем надвисокого тиску. На відміну від стандартних плетених шлангів, призначених для низького або середнього тиску, цей виріб має конструкцію, що складається з чотирьох шарів сталевого дроту, накручених по спіралі в різних напрямках. Він витримує імпульси високого тиску, гідравлічні удари та тривалі інтенсивні навантаження, зберігаючи при цьому виняткову робочу стабільність. Шланг в основному використовується в такому обладнанні, як важка будівельна техніка, металургійні заводи, гірське обладнання, морські інженерні системи та гідравлічні силові установки високого тиску.

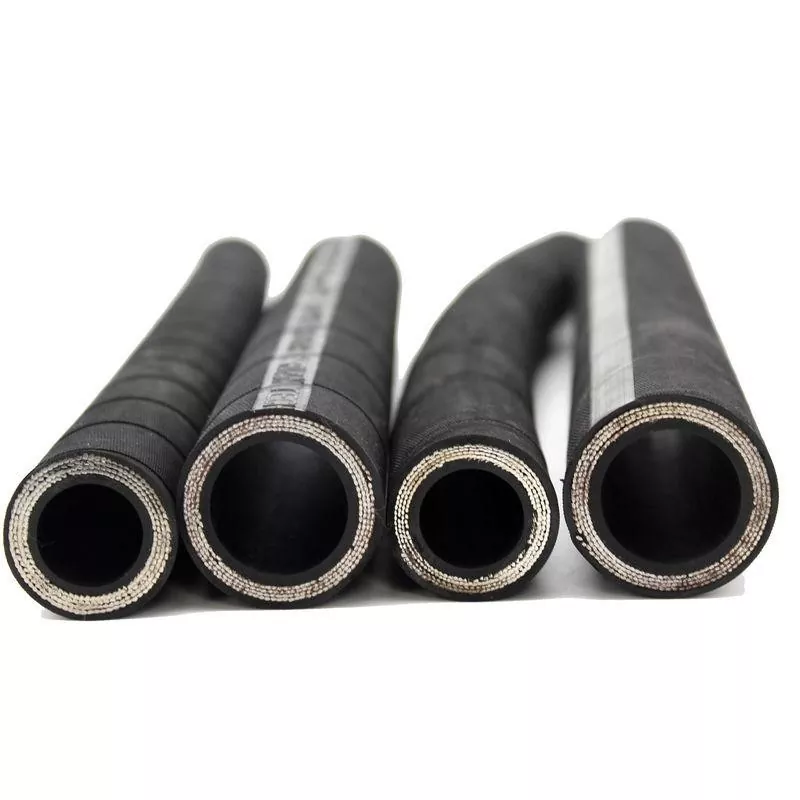

Конструкція шланга

1. Маслостойкий внутрішній шар

Виготовлений з високоефективного синтетичного каучуку NBR; стійкість до впливу масла, проникнення та корозії з боку робочого середовища; підходить для використання з різними гідравлічними рідинами.

2. Чотиришарова спіральна арматура зі сталевого дроту

Високоміцний сталевий дріт, спірально намотаний у чергуються напрямках; значно підвищує стійкість до розриву та деформації, забезпечуючи надійну роботу під надвисоким тиском.

3. Буферний шар

Ефективно поглинає миттєві гідравлічні удари, зменшує втому конструкції та продовжує термін служби шланга.

4. Захисний зовнішній шар

Стійкість до стирання, масла, старіння та УФ-випромінювання; підходить для роботи в складних середовищах, таких як зовнішні майданчики, шахти та металургійні заводи.

Основні характеристики продукту

1. Робота під надвисоким тиском: високий номінальний робочий тиск і коефіцієнт безпеки значно перевищує стандартні гідравлічні шланги;

2. Відмінна стійкість до імпульсних і ударних навантажень: підходить для важких умов експлуатації, що включають часті коливання тиску;

3. Висока структурна стабільність: відсутність пухирів, деформації або витоку під час тривалої роботи під високим навантаженням;

4. Стійкий до втоми дизайн для тривалого терміну служби: Ефективно знижує витрати на технічне обслуговування та заміну обладнання;

5. Висока експлуатаційна адаптивність: стійкість до масел, екстремальних температур (високих і низьких) і старіння навколишнього середовища;

6. Відповідність міжнародним стандартам безпеки: сумісний з різними високотехнологічними гідравлічними системами надвисокого тиску.

Індивідуальні параметри

JIDONGDA пропонує рішення, адаптовані до конкретних експлуатаційних вимог: посилена конструкція (тип 4SH) для надвисокого тиску; версії для високотемпературної (до 150°C) і низькотемпературної (до -40°C) роботи; вогнестійкі зовнішні кришки; антистатичні конструкції; фурнітура, що відповідає стандартам SAE, DIN та EN; надміцні захисні зовнішні шари; та виготовлення шлангів на замовлення.

Додатки

Широко використовується в таких ключових галузях, як важка будівельна техніка, металургійне та сталеплавильне обладнання, гірниче обладнання, промислові гідравлічні системи високого тиску, морське та морське обладнання та спеціалізоване силове обладнання високого тиску.

Приклади практичного застосування

Приклад 1: Модернізація допоміжного гідравлічного обладнання вугільних шахт

У великих вітчизняних вугільних шахтах стандартні шланги часто лопаються і протікають під дією імпульсів високого тиску 42 МПа, що призводить до частих простоїв і поломок обладнання. Частота заміни шлангів знизилася на 72%, що значно підвищило безпеку та продуктивність роботи.

Приклад 2: Високотемпературна робота на стані гарячої прокатки

Металургійний завод у провінції Шаньдун працював на станах гарячої прокатки при температурах, що перевищували 120°C, що вимагало рукавів із винятковою стійкістю до тепла та тиску. Компанія впровадила на замовлення термостійкі (до 150 °C) і вогнестійкі чотиришарові шланги зі сталевим дротом JIDONGDA, здатні витримувати тривале теплове випромінювання та високочастотні стрибки тиску. Термін служби цих виробів зрівнявся з імпортними аналогами, а витрати на закупівлю зменшилися на 35%.

Ключові переваги продукту

1. Чотиришарова конструкція зі спірального сталевого дроту, що забезпечує високу несучу здатність при надвисокому тиску та виняткову стійкість до розривних та імпульсних навантажень.

2. Адаптований до різних екстремальних промислових умов, пропонуючи стійкість до екстремальних температур, стирання та корозії.

3. Міцна, стійка до втоми конструкція, що призводить до зниження витрат на обслуговування обладнання та підвищення надійності.

4. Сумісність з численними міжнародними стандартами; підтримує як стандартні, так і спеціальні збірки.

5. Широко використовується в високоякісних гідравлічних системах у всьому світі, вирізняється стабільною надійною якістю, придатною для експортних ринків.

Часті запитання

Q1: Які основні відмінності між чотиришаровим шлангом зі сталевим дротом і стандартними шлангами з обплетенням? Для яких умов експлуатації вони розраховані?

A1: стандартні плетені шланги підходять для застосувань із низьким та середнім тиском (нижче 35 МПа), що включає незначні імпульсні навантаження. На відміну від цього, чотиришаровий спірально намотаний шланг JIDONGDA забезпечує чудову структурну цілісність; значно перевершує плетені шланги за стійкістю до тиску, втомній міцності та ударостійкості. Цей шланг спеціально розроблений для експлуатації у важких умовах — витримує надвисокий тиск (40–80 МПа), високочастотні імпульсні навантаження та інтенсивну безперервну роботу в гірничодобувному, металургійному та морському обладнанні — таким чином забезпечується підвищена безпека та подовжений термін служби.

Q2: Чи може виріб витримувати надзвичайно високі або низькі температури? Чи доступні версії на замовлення?

A2: Стандартна модель розроблена для діапазону робочих температур від -40°C до +100°C. Ми також пропонуємо версії для високотемпературних (до +150°C) і низьких температур (до -40°C), а також продукти зі спеціальними характеристиками, такими як вогнестійкі, антистатичні або високостійкі до стирання зовнішні шари. Це робить їх придатними для використання в умовах екстремального холоду, високої температури, вибухонебезпечних середовищ і умов, що включають абразивні елементи.

Q3: Чи можна замовити спеціальні шланги? Чи сумісна арматура з загальними міжнародними стандартами?

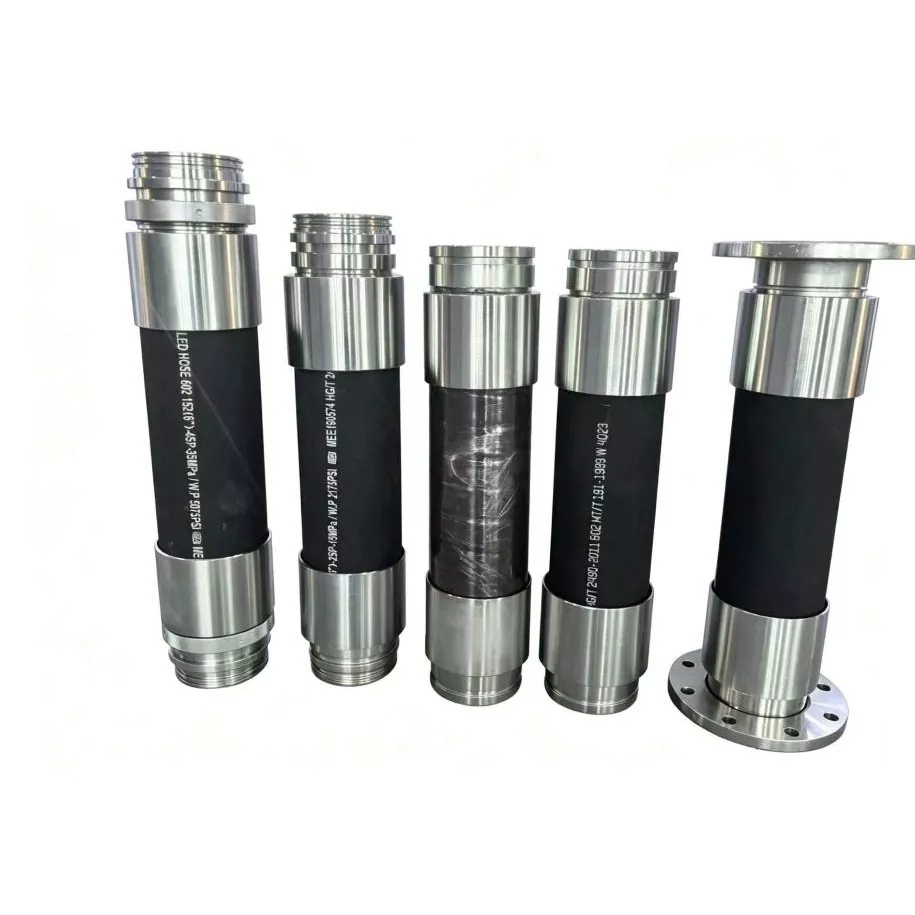

A3: Ми надаємо комплексні послуги з виробництва шлангів, сумісних із фітингами, які відповідають міжнародним стандартам SAE, DIN та EN. Довжину, кути згину та типи кріплень можна налаштувати відповідно до компонування конкретного обладнання. Усі готові вироби проходять випробування під високим тиском, щоб забезпечити герметичність і чудову цілісність ущільнення в умовах надвисокого тиску.
